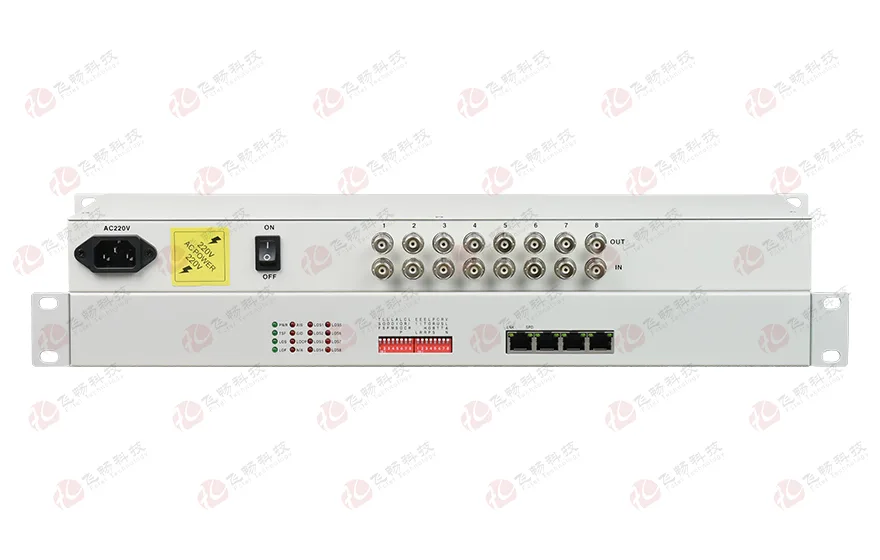

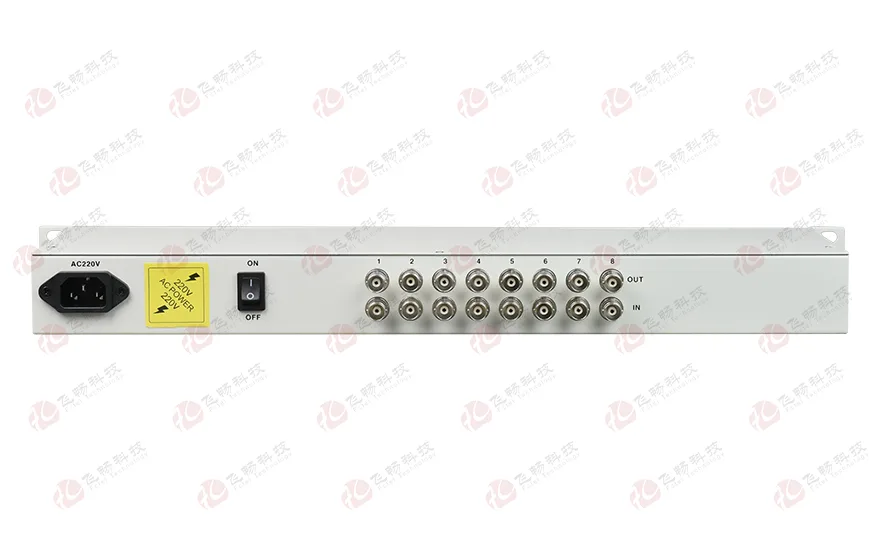

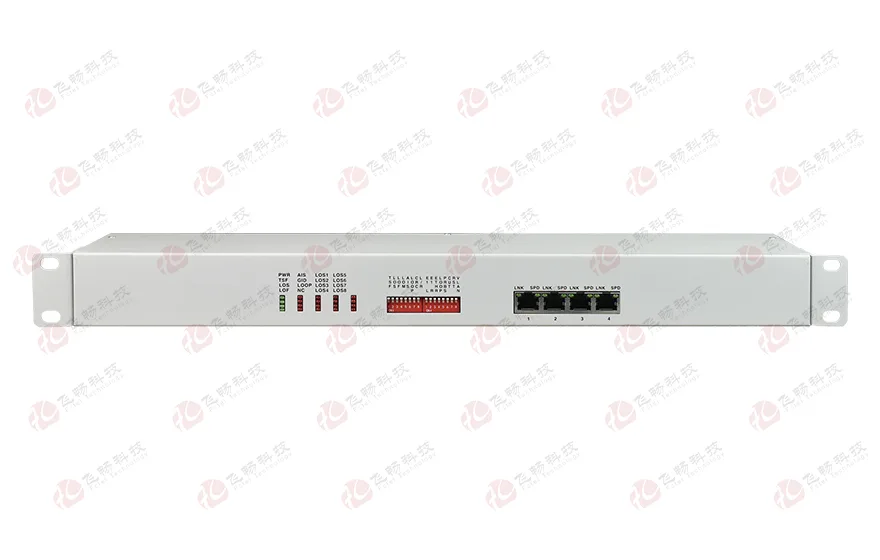

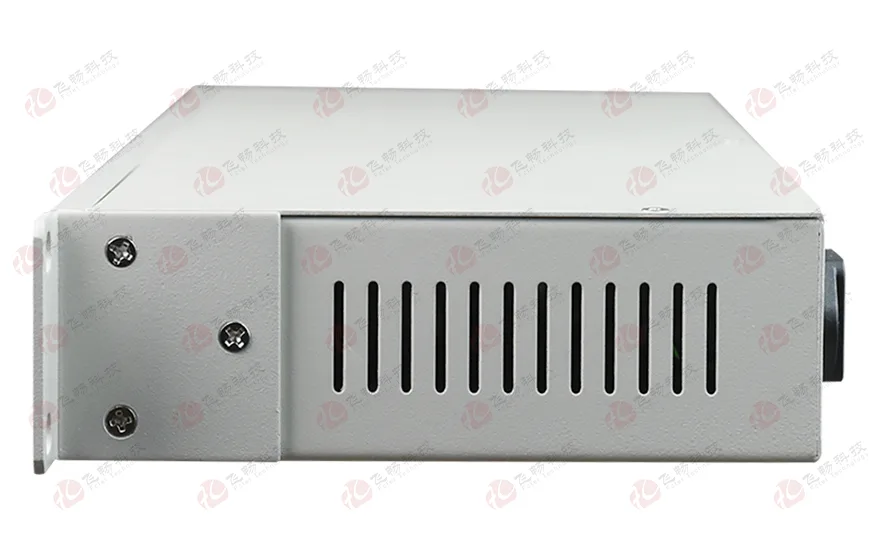

8E1-ETH协议转换器

型号：FCC-E8F1次留言分享

描述：8路E1转1路百兆以太网协议转换器，实现以太网数据在1～4条E1电路中的透明传输，8路带宽可达15872Kbit/s；以太网接口10/100M，全/半双工完全自适应，支持VLAN协议。

产品描述

1-8E1（75/120欧）转以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输10/100M的以太网数据，实现了1-8路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS。

本设备支持1至16路E1（75/120欧）信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，8路带宽可达15872Kbit/s。

功能特点

◆ 实现以太网数据在1～4条E1电路中的透明传输，8路带宽可达15872Kbit/s；

◆ 以太网接口10/100M，全/半双工完全自适应，支持VLAN协议；

◆ 每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；

◆ 8路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过时，将会产生延时差超限告警，同时业务中断；

◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；

◆ 可选本地定时和跟踪E1线路定时模式，E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1；

◆ 符合ITU-T标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1映射建议G.8040；

◆ 传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据；

◆ 两端的E1 支路可以不按序号对应连接；

◆ 当某个E1 支路单方向出现故障时，另一方向仍可工作；

◆ 完备的告警指示，可选择显示本端/远端告警；

◆ 支持远端/本端E1 的线路侧环回功能，方便对E1 线路进行测试；

◆ 支持本地系统对远端系统的复位；

◆ 提供命令远端接口环回功能，便于线路维护；

◆ 提供Console管理接口，便于安装开通(可选)；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式。

技术参数

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 电气和机械特性

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外观结构: 483（宽）X138（深）X44（高）mm19英寸 1U机架式

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

应用方案

8E1-ETH协议转换器

方案说明

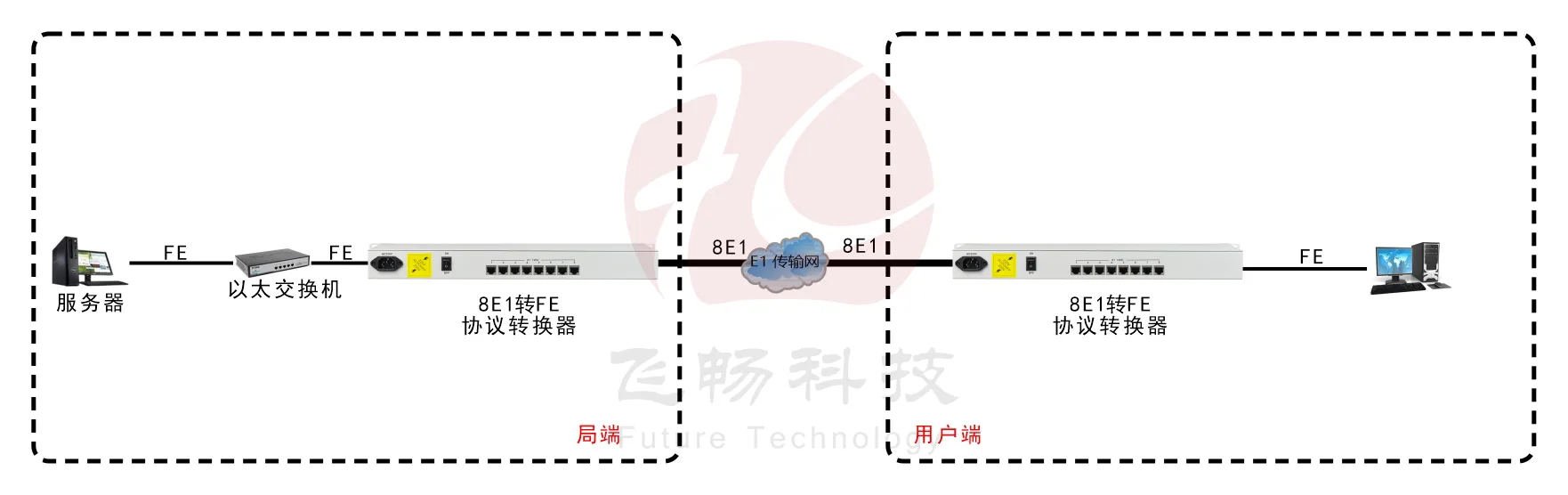

A点的一台或多台PC机的网卡连接到以太网交换机的以太网接口，通过以太网交换机的UPLink接口与FE1-10/100base-T协议转换器的10/100base-T接口的连接，通过E1的传输与B点的以太网交换机及用户PC机等设备实现两点之间的以太网数据通信功能。

1．协议转换器为成对使用；

2．1-8路E1传输线路带宽为1984Kbit/s -15872Kbit/s。
