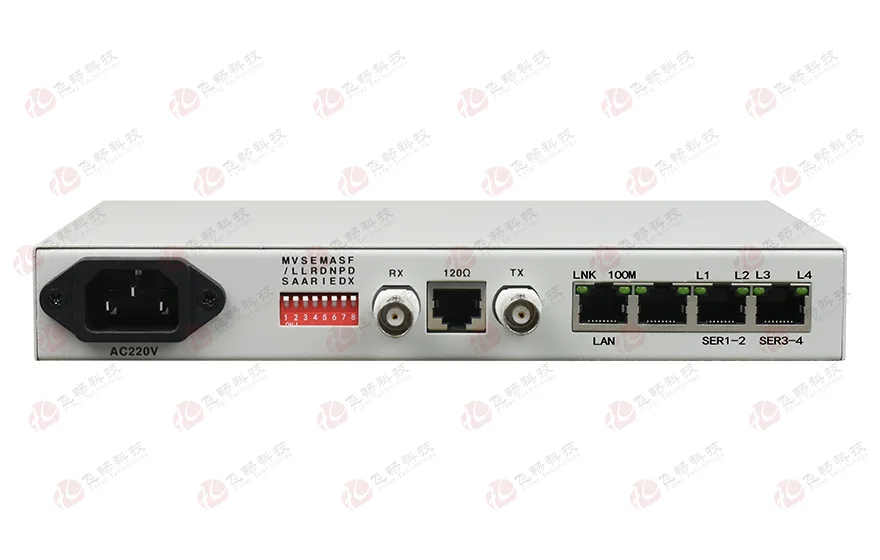

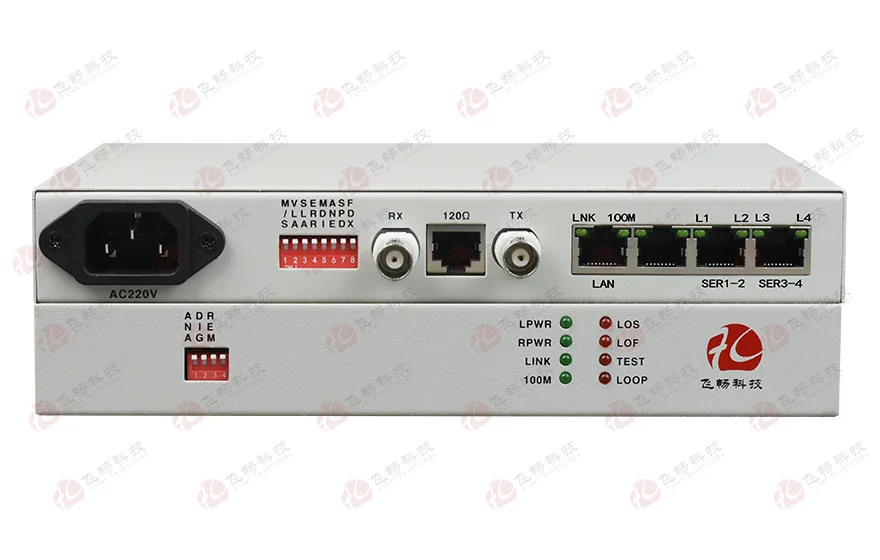

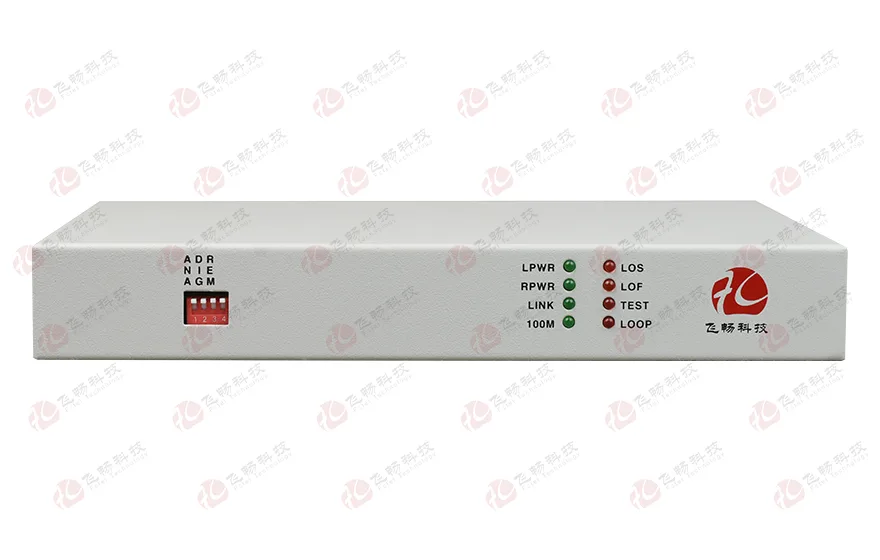

成帧E1-ETH+4RS232协议转换器

型号:FCC-E1F1R4留言

描述:1路成帧E1转1路百兆以太网+4路RS232/422/485协议转换器带E1 环回检测功能。

产品描述
       本协议转换器(接口转换器)采用大规模FPGA设计,提供1个成帧E1接口和1个以太网接口与4个串行接口,能够实现10/100base-T以太网数据在E1通道上的传输,是一种高性能、自学习式以太网桥。该设备作为以太网的延伸设备,利用现有网络(PDH/SDH/微波等)所提供的E1通道,以较低的成本实现两端以太网与串行接口的互联。设备内置环路测试功能,为工程开通和日常维护提供便利。
功能特点
◆ 设备能管理到远端设备的状态 网管数据不占用用户业务时隙;
◆ E1可以支持任意时隙的设置,速率从64K-2048K可调;
◆ 可以检测到E1有没有环回,并通过指示灯指示出来 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包,防止交换机死机;
◆ 可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线;
◆ 有E1故障转移功能,可以设置E1线路故障时不往以太网接口发LINK信号;
◆ 以太网支持超长包,最大包长度支持到2036字节;
◆ 内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能;
◆ 以太网接口10M/100M,全/半双工完全自适应支持VLAN协议,以太网口支持AUTO-MDIX(交叉线和直连线自适应);
◆ 内部有以太网数据监控自动复位功能,不会死机;
◆ 可以实现本端以太网口的5种任意模式的设置,并可以实现对AUTO-MDIX功能的并闭;
◆ 提供2种时钟方式:E1主时钟,E1线路从时钟;
◆ 可以在本端强制让对端设备的速率跟随本端(非成帧时无效);
◆ 提供3种环回功能:E1本端自环(ANA)以太网本端自环(DIG),命令对端以太网自环(REM);
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置;
◆ 机架式设备网管接口采用SNMP;
◆ 串行数据接口可以是RS232/RS422/RS485/TTL中的任选一种;
◆ 串行数通道可以传输异步从300-19200波特率自适应的串口数据;
◆ 串行数据在E1中复用支持ITU-T R.111跃变编码模式;
◆ 串行口接口防雷达到IEC61000-4-5(8/20US)差模:6KV,阻抗(2Ω);共模:6KV,阻抗(2Ω)标准。
技术参数
◆ 10/100M以太网接口
   协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
   速    率:10/100M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)
◆ E1 接口
   设备接口:设备接口符合G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ 串行数据接口
   数据接口:RS-232/RS-485/RS-422
   数据标准:EIA RS232 RS485 RS422
   速率:     110bps-115.200Kbps
   物理接口: RJ45
◆ 电气和机械特性
   系统电源:    AC180V ~ 260V;DC –48V;DC +24V
   功耗:          ≤10W
   外观结构:     216(宽)X140(深)X31(高)mm迷你型
◆ 环境指标
   工作温度:-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时

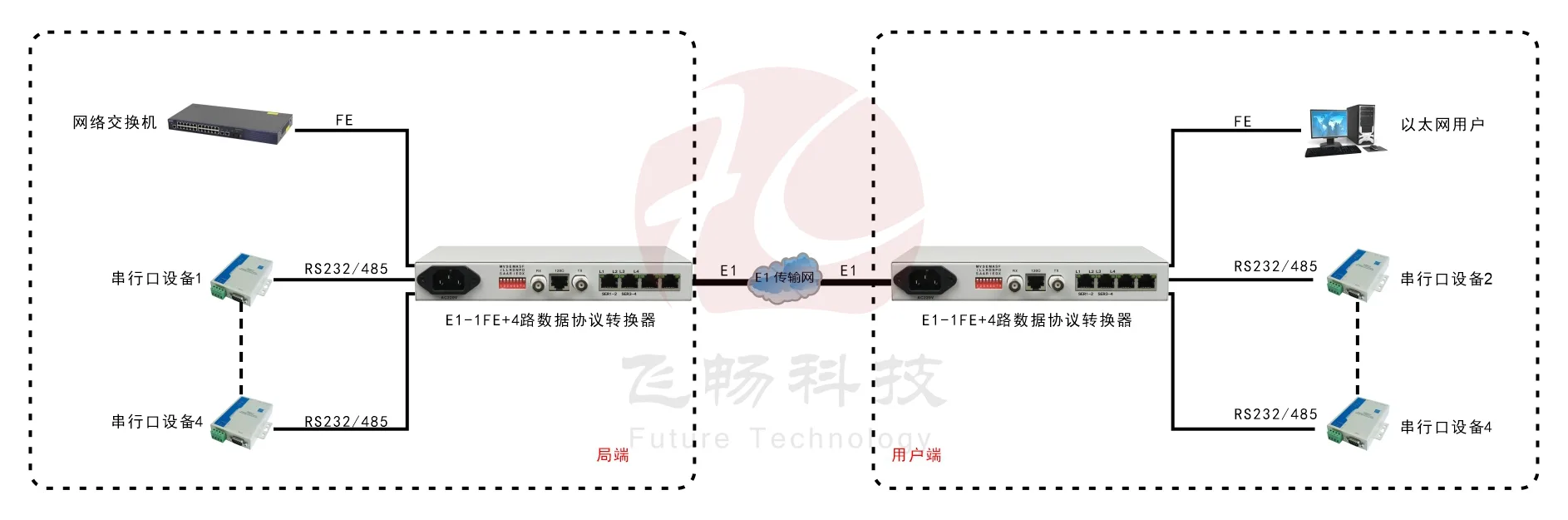

应用方案

成帧E1-ETH+4RS232协议转换器

方案说明
设备可以通过一条E1通道实际以太数据与4路串行数据的同时传输,以太带宽为N*64K每路串口占用E1的一个时隙,串行数据在E1中采用ITU-T R.111跃变编码模式,波特率可以为300-19.2K。
