  • 飞畅科技-16E1转3x1000ba<x>se-T+2x1000ba<x>se-x 协议转换器
  • 飞畅科技-16E1转3x1000ba<x>se-T+2x1000ba<x>se-x 协议转换器
  • 飞畅科技-16E1转3x1000ba<x>se-T+2x1000ba<x>se-x 协议转换器
  • 飞畅科技-16E1转3x1000ba<x>se-T+2x1000ba<x>se-x 协议转换器

16E1转3x1000base-T+2x1000base-x 协议转换器

型号：FCCM-E16G3FG2次留言

描述：16路E1转3路千兆电口以太网与2路千兆光口以太网协议转换器以太可以划分逻辑隔离以太网封装采用GFP封装，支持LCAS和LAPS协议。

产品描述
       16E1（75/120欧）转以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输3*GE+2*1000base-X的以太网数据，实现了1-16路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS协议。
       本设备支持1至16路E1（75/120欧）信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，4路带宽可达7936Kbit/s，8路带宽可达15872Kbit/s，16路带宽可达31744Kbit/s。
       具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。还具备网管模块，支持单机独立SNMP网管。适用于局域网互连、局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。
功能特点
◆ 实现以太网数据在1～16条E1电路中的透明传输；
◆ 配置3个千兆以太网交换电接口与2个千兆以太网光接口，为用户节省一个以太网交换机，以太光口可以下联２台千兆光纤收发器；
◆ 以太网接口10/100/1000M，全/半双工完全自适应，支持VLAN协议；
◆ 每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；
◆ 16路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过220ms时，将会产生延时差超限告警，同时业务中断；
◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
◆ 可选本地定时和跟踪E1线路定时模式，E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1，当第一路E1 出现故障（严重告警LOS/AIS/LOF/CRC4 或信号发生环回）且第二路E1 工作正常，系统将自动切换到跟踪第二路E1；故障消除后，系统又自动恢复为跟踪第一路E1；
◆ 符合ITU-T标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1映射建议G.8040；
◆ 传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据；
◆ 两端的E1 支路可以不按序号对应连接；
◆ 当某个E1 支路单方向出现故障时，另一方向仍可工作；
◆ 完备的告警指示，可选择显示本端/远端告警；
◆ 支持远端/本端E1 的线路侧环回功能，方便对E1 线路进行测试；
◆ 支持本地系统对远端系统的复位；
◆ 提供命令远端接口环回功能，便于线路维护；
◆ 提供Console管理接口，便于安装开通；
◆ 配置网管模块，支持独立SNMP网管；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式。
技术参数
◆ 光纤部分
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~120Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：设备接口符合G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    483（宽）X138（深）X44（高）mm19英寸 1U机架式
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时

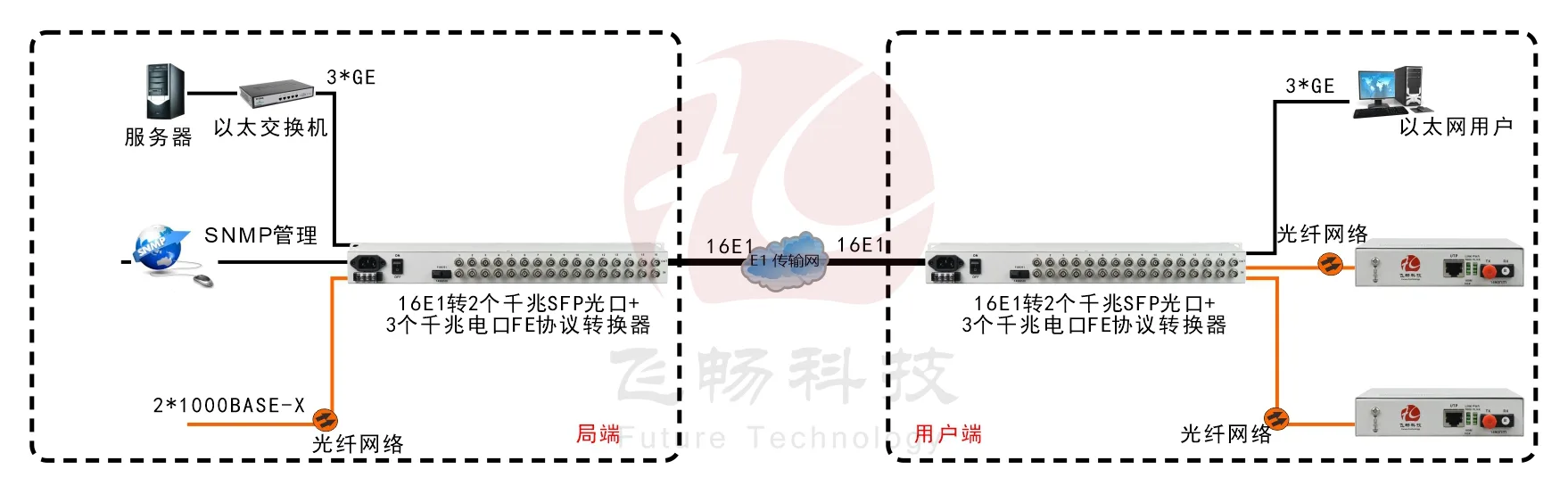

应用方案
16E1转3x1000ba<x>se-T+2x1000ba<x>se-x 协议转换器
产品尺寸
