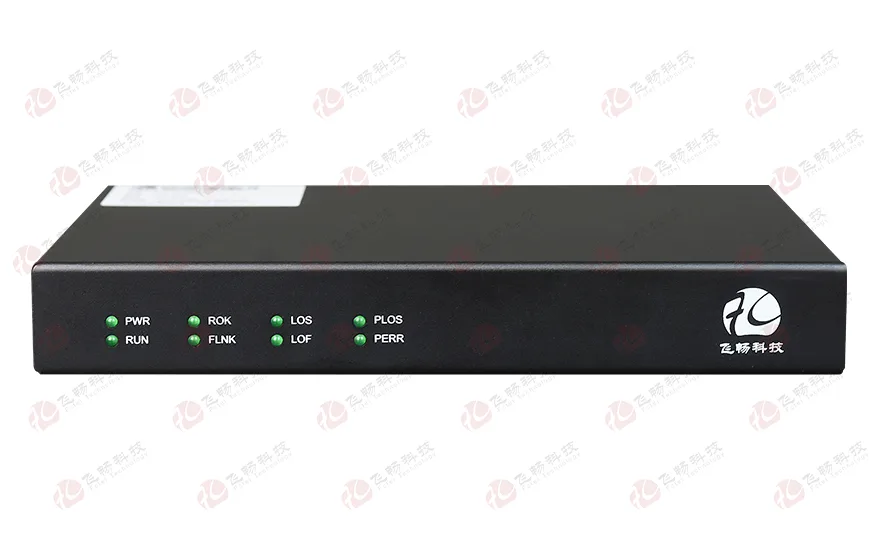

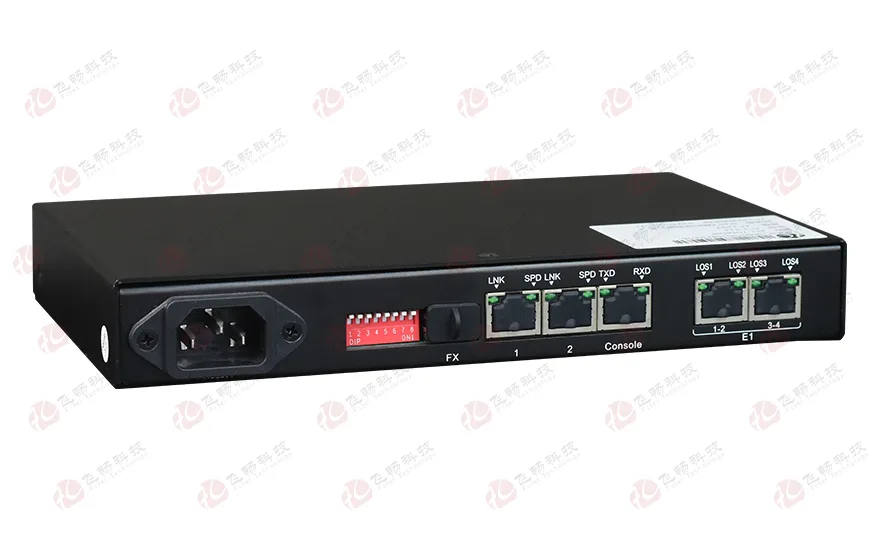

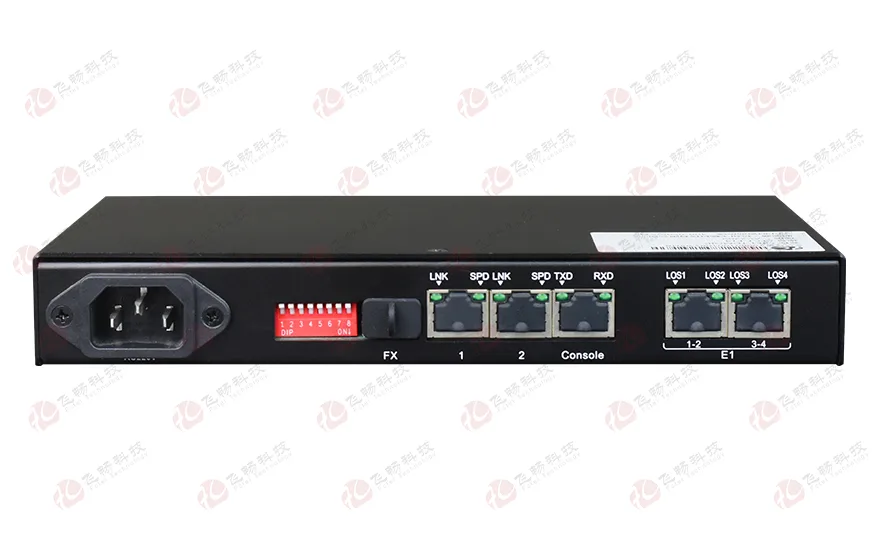

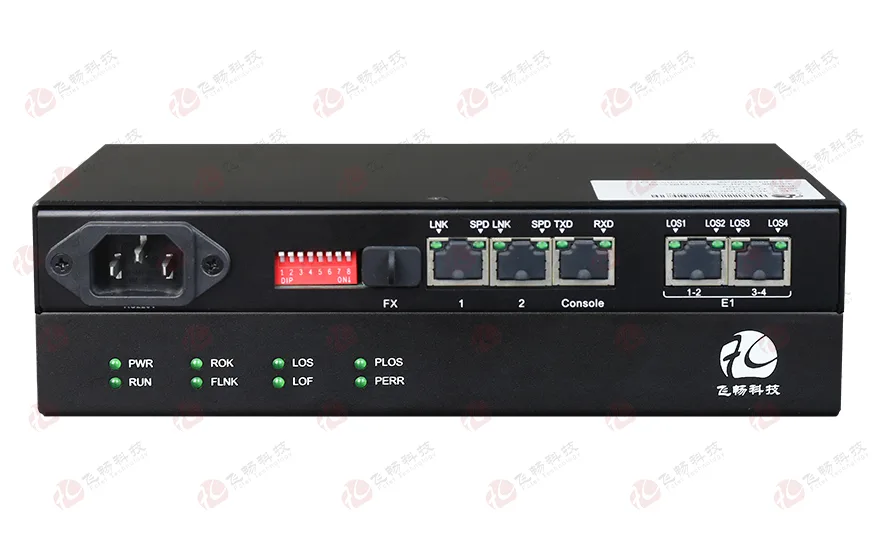

4E1转2路千兆电+1路千兆光以太 协议转换器

型号:FCT-E4留言

描述:4*E1接口,2*千兆以太网电接口;1个千兆以太网光接口,console接口。在2路千兆电以太+1路千兆光以太网上传输1-4路E1接口支持Console网管。

产品描述
       4E1转2路千兆电+1路千兆光以太网接口转换器采用反向复用技术,将多条E1电路捆绑起来用于传输10/100/1000M的以太网数据,实现了1-4路E1通道至以太网接口之间的相互转换,实现E1信道与以太网的互连。以太网封装采用GFP封装,支持LCAS和LAPS。
       本设备支持1至4路E1信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s,4路带宽可达7936Kbit/s。
       可以提供桌面式/19 英寸  1U 机架式/4U 机框插卡式   三种产品样式,支持Console/SNMP网管。
功能特点
提供4个E1电路,2个千兆以太网电口,1个千兆以太网SFP光口;
基于自主知识产权的集成电路;
实现以太网数据在1~4条E1电路中的透明传输,4路带宽可达7936Kbit/s;
以太网接口10/100/1000M,全/半双工完全自适应,支持VLAN协议;
每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应);
4路E1线路中,任意两路之间的最大延时差可达220ms;当延时差超过时,将会产生延时差超限告警,同时业务中断;
E1接口符合ITU-T G.703、G.704和G.823,不支持信令时隙的使用;
可选本地定时和跟踪E1线路定时模式,E1线路定时源可以根据信号质量自动切换。如系统的E1线路定时源为第一路E1;
符合ITU-T标准协议,GFP-F封装建议G.7041,VCAT虚级联和LCAS链路容量调整方法建议G.7042,Ethernet到nxE1映射建议G.7043,Ethernet至单E1映射建议G.8040;
传输带宽增大时,不会损伤以太网数据;传输带宽人为减小时,可通过网管实现不损伤以太网数据;
两端的E1支路可以不按序号对应连接;
当某个E1支路单方向出现故障时,另一方向仍可工作;
E1信号环回自动检测及切断功能:当检测到某路E1信号发生环回时,系统将此路E1切断;环回解除后,此E1自动恢复;
完备的告警指示,可选择显示本端/远端告警;
支持远端/本端E1的线路侧环回功能,方便对E1线路进行测试;
支持本地系统对远端系统的复位;提供命令远端接口环回功能,便于线路维护;
提供Console管理接口,便于安装开通(可选);
多种电源方式可选:AC220V、DC-48V/DC24V等。
技术参数
◆ 光纤部份
光口:1
光纤:单纤双纤
光纤接口:LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 10/100/1000M以太网接口
协    议:符合IEEE 802.3ab,IEEE 802.3z
速    率:10/100/1000M自适应m全/半双工自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ E1接口
设备接口:  设备接口符合G.703建议
 速   率:   2048Kb/s±50ppm
 码   型:   HDB3
 阻   抗:   非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器,可适配75-2/3同轴电缆)
 抖动特性:  满足G.742、G.823建议
 输入口允许衰减:0~6dBm;
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时

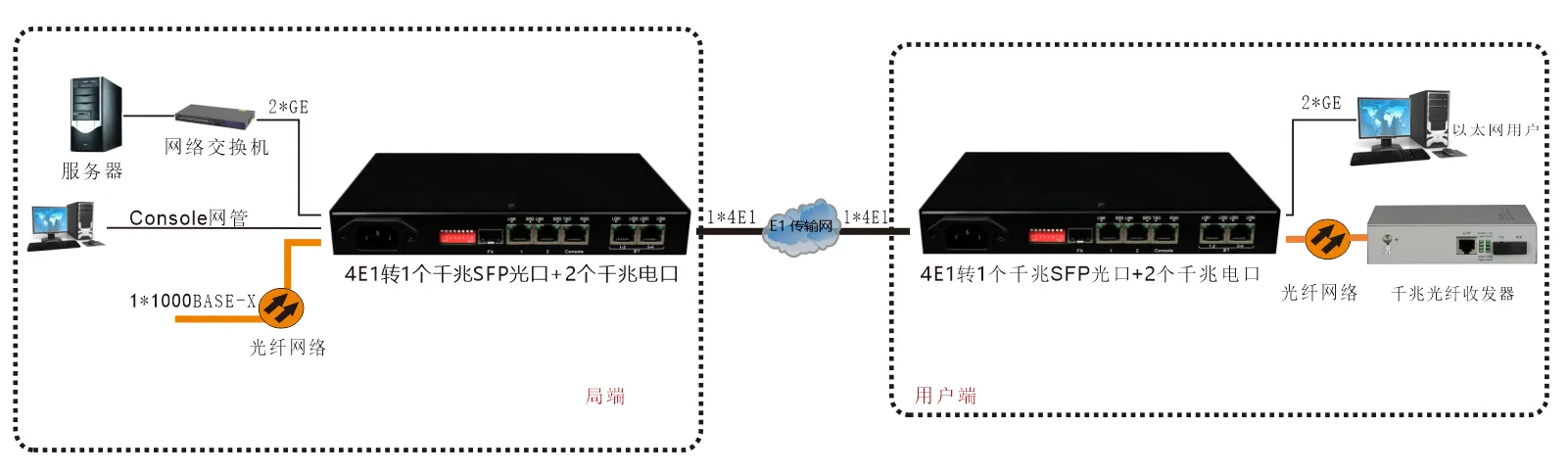

应用方案
4E1转2路千兆电+1路千兆光以太 协议转换器
