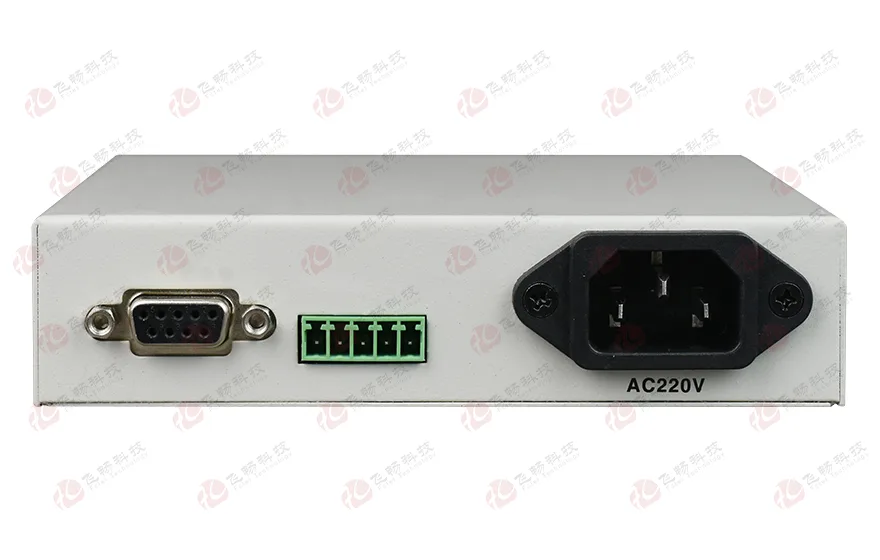

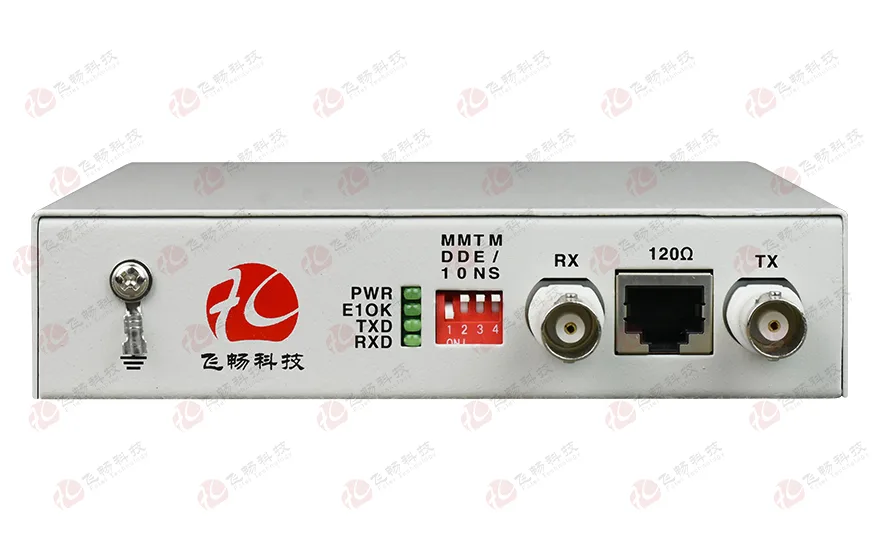

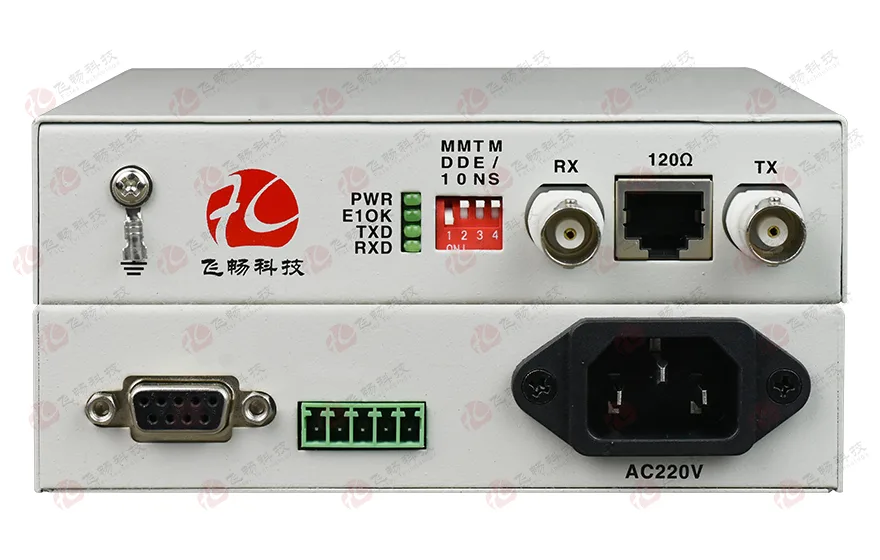

全信号RS232转E1 协议转换器

型号:FCC-E1qR1留言

描述:支持RS232的数据与所有握手信号(DCDDTRDSRRTSCTSRI)通过E1传输到远端,串行口的通信速率可达256Kbps

产品描述
       本系列设备是多功能的支持异步RS-232通信接口的转换器,支持RS232的数据与所有握手信号(DCDDTRDSRRTSCTSRI)通过E1传输到远端。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。串行口的通信速率可达256Kbps,适用于移动基站远动信号、电力远动信号、串行电话线Modem传输以及网络监控等场合。
功能特点
◆ 具备自动侦测串口信号波特率的能力;
◆ 串行口的通信速率可达256Kbps;
◆ 支持RS232所有握手信号(DCDDTRDSRRTSCTSRI)的E1远传;
◆ E1口同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置;
◆ 串行数据在E1中复用支持ITU-T R.111 跃变编码模式;
◆ E1接口能指示远端E1有没有告警,方便设备开通;
◆ 串行口接口600W 浪涌保护、1500V 静电保护;
◆ 可以组成E1串口转换器(A)---E1光纤Modem(B)---光纤串口 Modem(C)的拓扑结构。
技术参数
◆ E1 接口
   设备接口:设备接口符合G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ 串行数据接口
   数据接口:RS-232/RS-485/RS-422
   数据标准:EIA RS232 RS485 RS422
   速率:     110bps-115.200Kbps
   物理接口: 接线端子+DB9
◆ 电气和机械特性
   系统电源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外观结构:    136(宽)X131(深)X31(高)mm 桌面型
◆ 环境指标
   工作温度:-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
应用方案

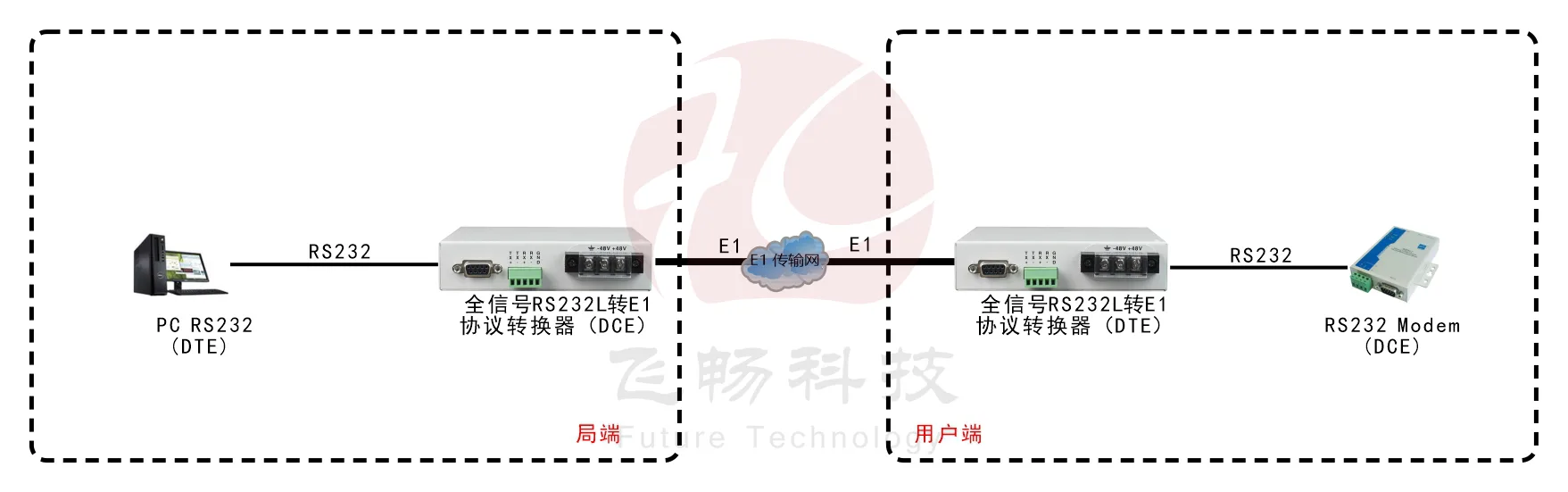

应用方案图例一:

全信号RS232转E1 转换器

应用方案图例二:
全信号RS232转E1 转换器
