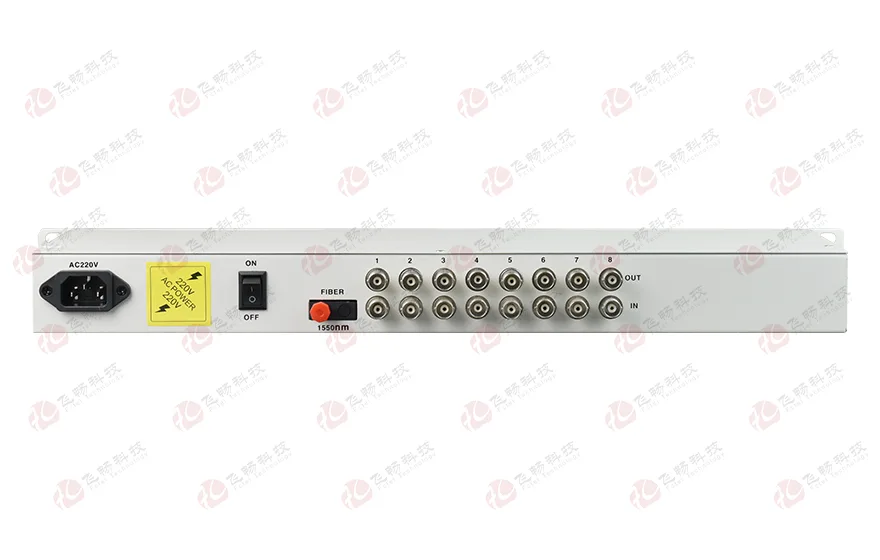

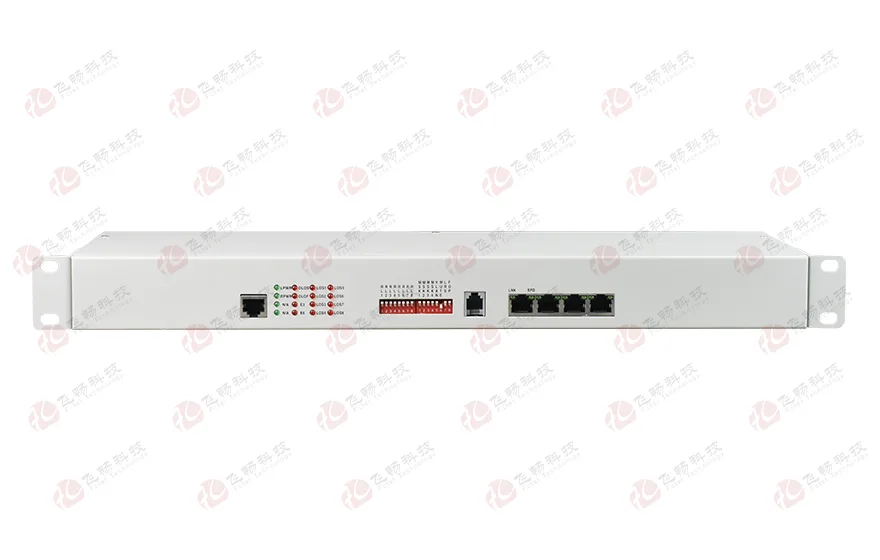

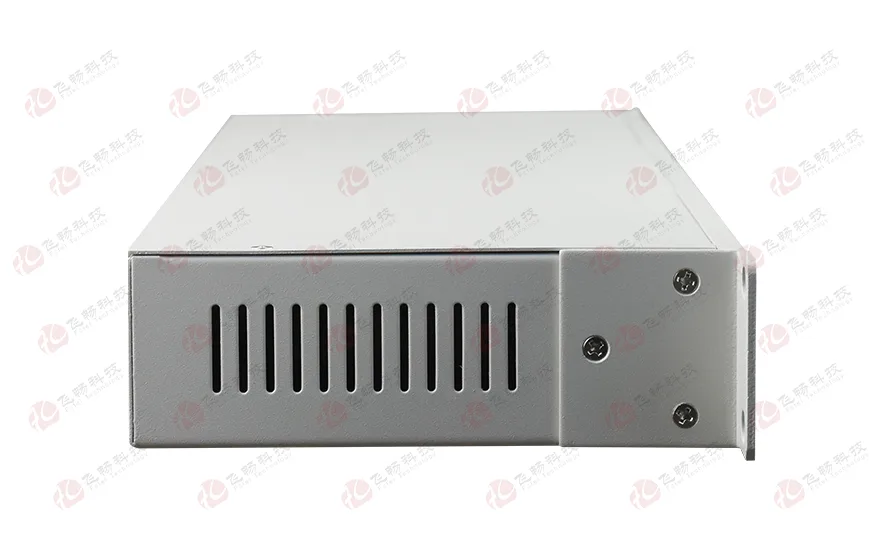

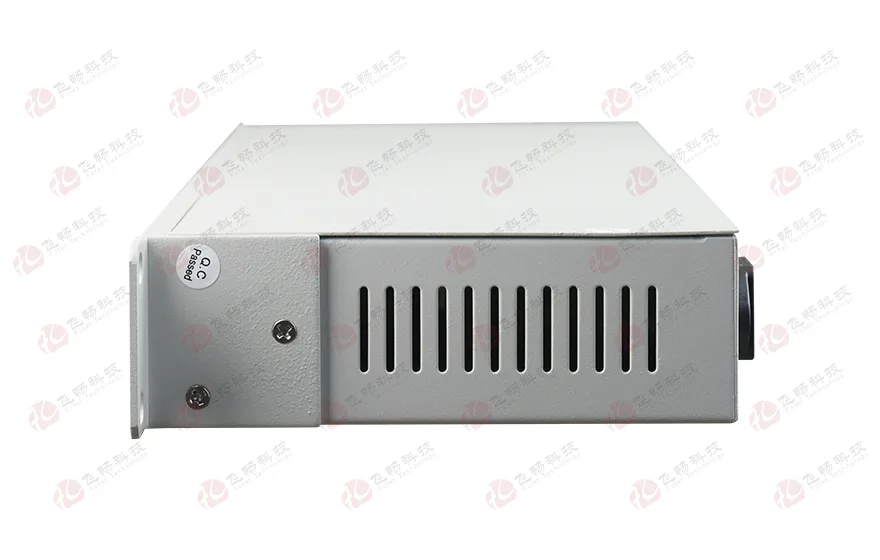

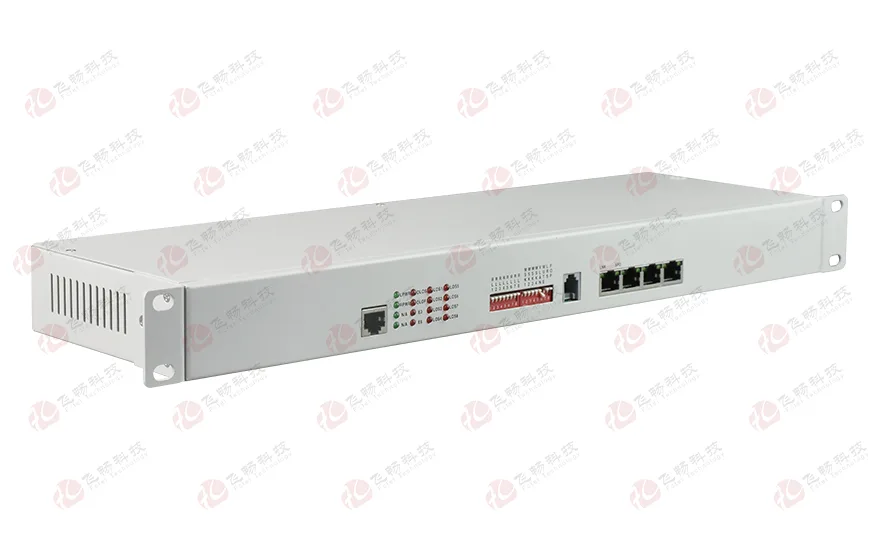

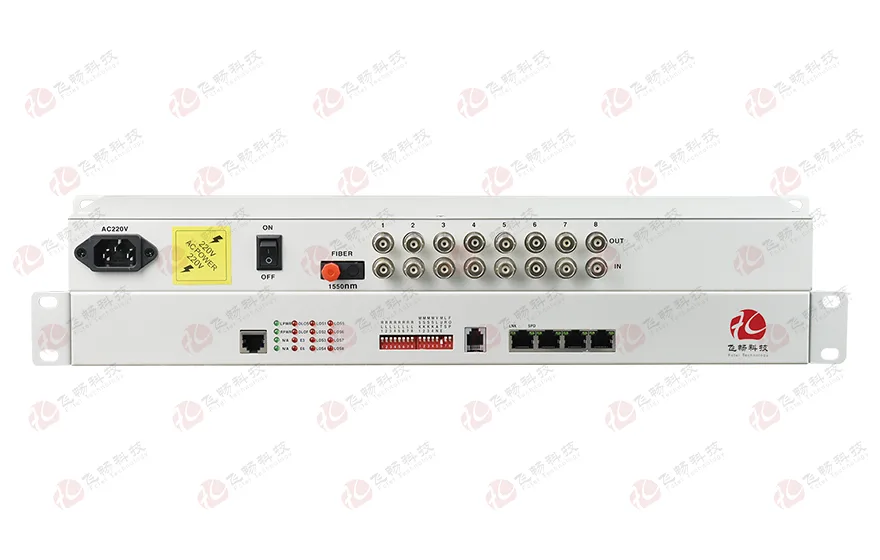

8E1 PDH光端机

型号:FCP-E8留言

描述:8E1 PDH19英寸1U,提供1~8路E1接口可以带公务电话(标准电话机接口非电话话柄)可带Console网管。

产品描述
        本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~8路E1接口,可选一路数字公务电话,应用十分灵活。具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。
功能特点
◆ 基于自主知识产权的集成电路;
◆ 模块化宽动态光探测器;
◆ E1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;
◆ 一路PCM数字公务电话(可选);
◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通,并通过指示灯指示告警;
◆ 具备在本端查看显示远端设备工作状态功能;
◆ 提供命令远端接口环回功能,便于线路维护;
◆ 无中继传输距离可达2-120公里;
◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;
◆ DC-48V/DC24V电源具备极性自动检测功能,安装时无需区分正负极。
技术参数
◆ 光纤部分
   光口:1
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ E1 接口
   设备接口:设备接口符合ITU-T G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足ITU-T G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ FXS 公务电话接口
   振铃电压:       75V
   振铃频率:       25Hz
   二线输入阻抗:600Ω(摘机)
   回损:              20dB
 电气和机械特性
   系统电源:        AC180V ~260V;DC –48V;DC +24V
   功耗:               ≤10W
   外观结构:          485(长)X140(宽)X45(高)mm 19英寸 1U机架式
◆ 环境指标
   工作温度:-10℃—+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时

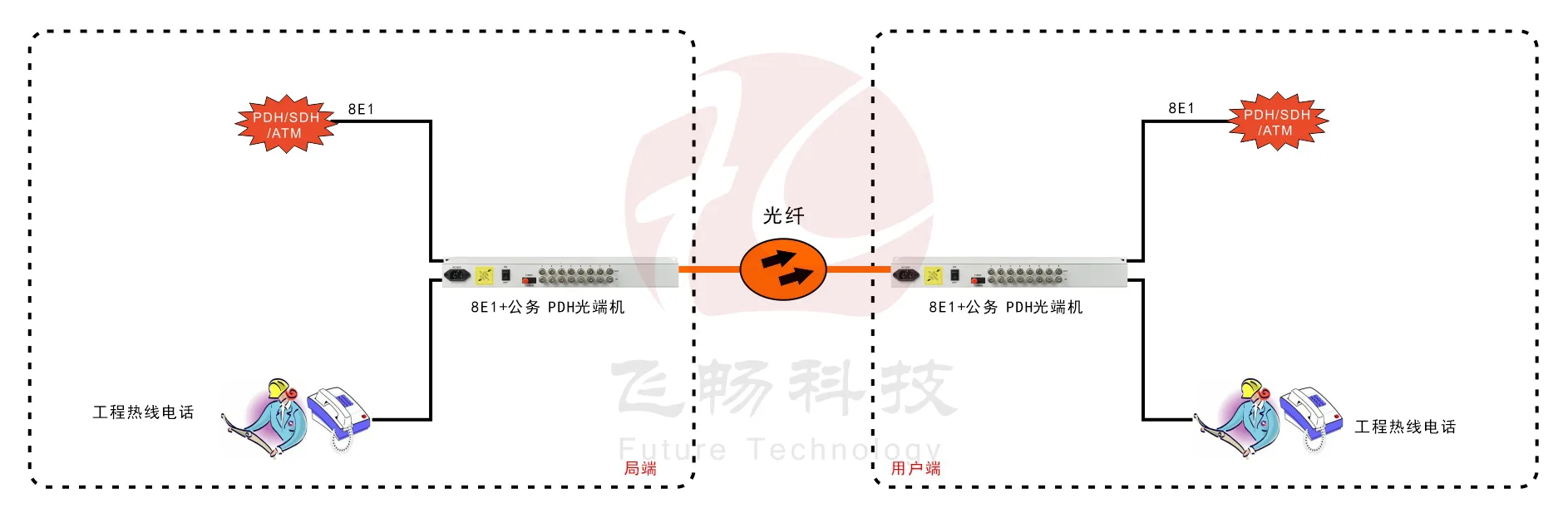

应用方案

8E1 PDH光端机

产品尺寸
