1-32路 开关量19英寸 1+1光纤 备份 光端机

型号:留言

描述:提供1-32路单向开关量或16路双向开关量在光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制 、过

产品描述
提供1-32路单向开关量或16路双向开关量在光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制 、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统
功能特点
◆ 支持点对点网络拓扑结构;
◆ 提供两个光接口,双光口1+1 保护(APS)功能;
◆ 电接口采用独立电源模块供电,完全隔离了总线与设备间的地线回路;同时采用光电隔离技术,隔离内部通讯与总线数据信号,有效保护了通信设备免受电源地线回路和浪涌的干扰破坏;
◆ 可以支持单向32路开关量与双向16路开关量;
◆ 每路有开关量开与闭的指示灯状态指示;
◆ 输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态,方便工程开通;
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定,不会出现乱动作状态;
◆ 开关量输入接口自带滤波器,滤除干扰脉冲,保证输出端的稳定输出开关量信号;
◆ 可以设置每路开关量在光纤没有接通时的常开与常闭的状态;
◆ 开关量接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV, 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
技术参数
◆ 光纤部分
多模光纤:50/125um 或 62.5/125um
传输距离: 2Km 多模光纤,衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ~ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:8/125um 或 9/125um
传输距离: 20Km 单模光纤,衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长: 1310nm(超长距离传输时选用1550nm波长)
发射功率: -9dBm (Min) ~-5dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算: 18dBm
◆ 开关量接口
输出接口类型:
干节点:1:信号继电器干接点输出;
2:光MOS继电器输出(最大内阻25Ω)
脉冲量:光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
响应时间: 信号继电器干接点输出:<1.2ms,光MOS继电器输出<0.6ms
开关信号: 信号继电器干接点输出30VDC/0.5A;光MOS继电器输出:245VDC/0.12A
最大开关频率: 50HZ
输出浪涌保护: 信号继电器干接点输出:无;光MOS继电器输出:TVS+固体放电管防护
◆ 电气和机械特性
系统电源: AC180V ~260V;DC –48V;DC +24V
功耗: ≤5W
外观结构: (长×宽×高) 485*200*45mm 机架式
◆ 环境指标
工作温度: -10℃—+60℃
储存温度: -40℃—+85℃
工作湿度: 0%—95%(无凝结)
MTBF: >100,000小时
◆ 产品规格

产品名称 32路开关量 光端机(19英寸)
产品功能描述 提供1-32路单向开关量或16路双向开关量在光纤中传输
业务端口描述 2个1*9光纤口,32个开关量光端机
电源 AC220V或DC-48V(电源可选)支持电源冗余备份
产品尺寸 (长×宽×高) 485*200*45mm 机架式
重量 3Kg/台

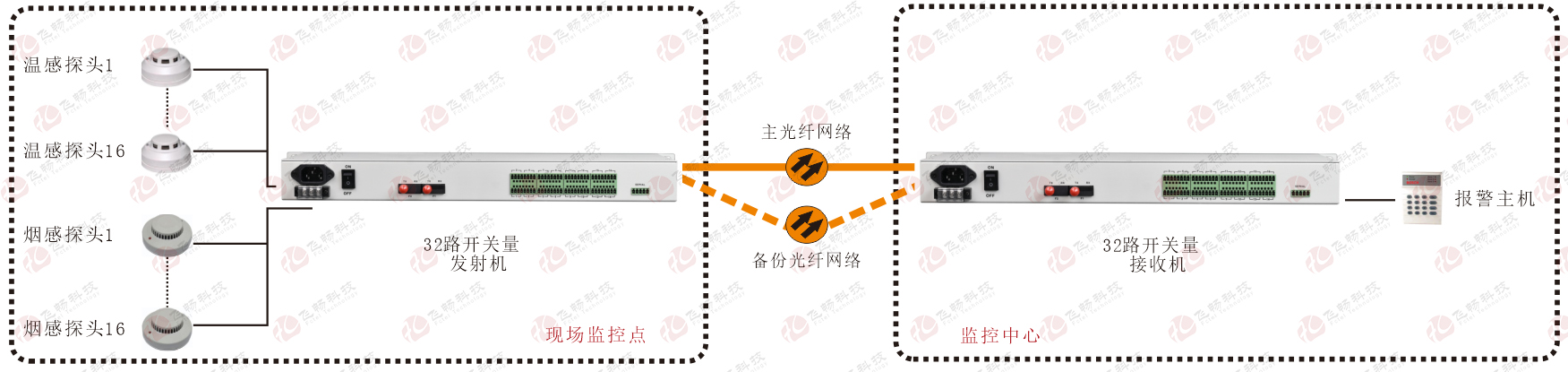

应用方案
