工业轨式1-14路开关量(带1路告警输出)光端机

型号:留言

描述:本1-14路开关量光端机为纯开关量(告警量)工业轨式光端机, 提供1-14路单向开关量或7路双向开关量在光纤中传输,并提供一路告警输出,该产品解决了电磁干扰、地环干扰和雷电破坏的难

产品描述
       本1-14路开关量光端机为纯开关量(告警量)工业轨式光端机,  提供1-14路单向开关量或7路双向开关量在光纤中传输,并提供一路告警输出,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统
功能特点
◆ 基于自主知识产权的集成电路;
◆ 可以支持单向14路开关量与双向7路开关量,并提供一路告警输出,当光纤断掉或掉电时,有一路开关量(第16路)开关量输出闭合;
◆ 每路有开关量开与闭的指示灯状态指示;
◆ 输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态,方便工程开通;
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定,不会出现乱动作状态;
◆ 可以通过DIP开关设置光纤没有通时输出开关量的常开与常闭的状态;
◆ 开关量接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
◆ 支持宽范围交直流输入,支持内部隔离,冗余双电源输入,电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ DC 9-55V直流电源或AC9-50V交流电源,无正负极之分;
技术参数
◆ 光纤部分
光口:1
光纤:单纤双纤
光纤接口:SC/FC/ST/LC(SFP)可选
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 开关量接口
输出接口类型:
干接点: 信号继电器干接点输出;
脉冲量(湿接点):
光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
响应时间 干接点输出:<1.2ms ;
湿接点 输出<0.6ms
开关信号 干接点输出30VDC/0.5A;
湿接点 输出:245VDC/0.12A
最大开关频率:50HZ
输出浪涌保护:干接点
输出:无;
湿接点输出:TVS+固体放电管防护
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100,000小时
◆ 产品规格

产品型号 FCP-K14G-A
产品功能描述 工业轨式 14路开关量提供一路告警输出 光端机
业务端口描述 15路开关量通道,1路光纤接口接口
电源 冗余双电源输入DC9-48V ,功耗<5W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
产品尺寸 外壳:IP40防护等级,铝合金材质
尺寸:133mm(长) x 120mm(宽) x 50.0mm(高)
装方式:导轨安装、壁挂式安装
重量 0.85Kg/台

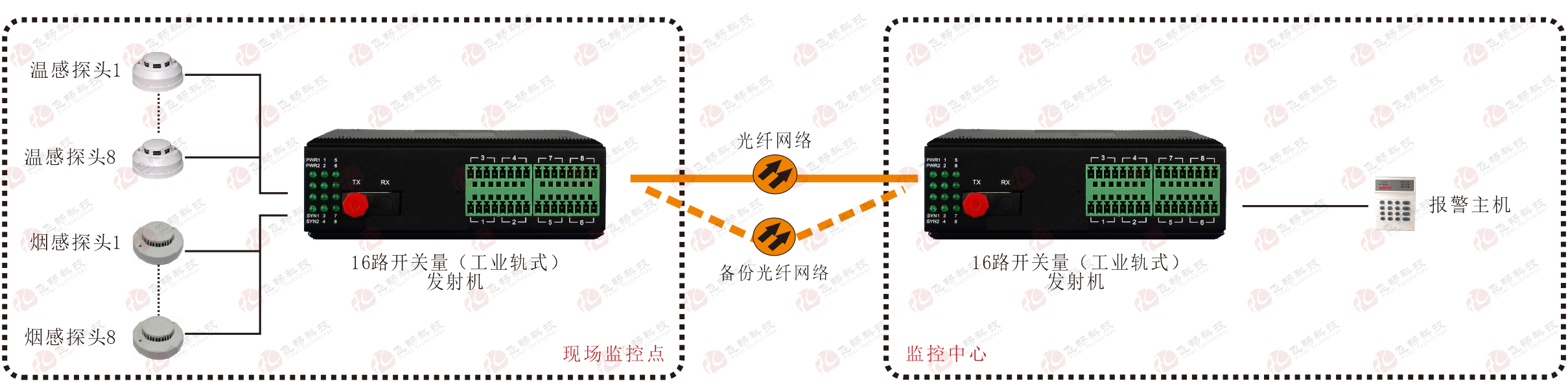

应用方案
