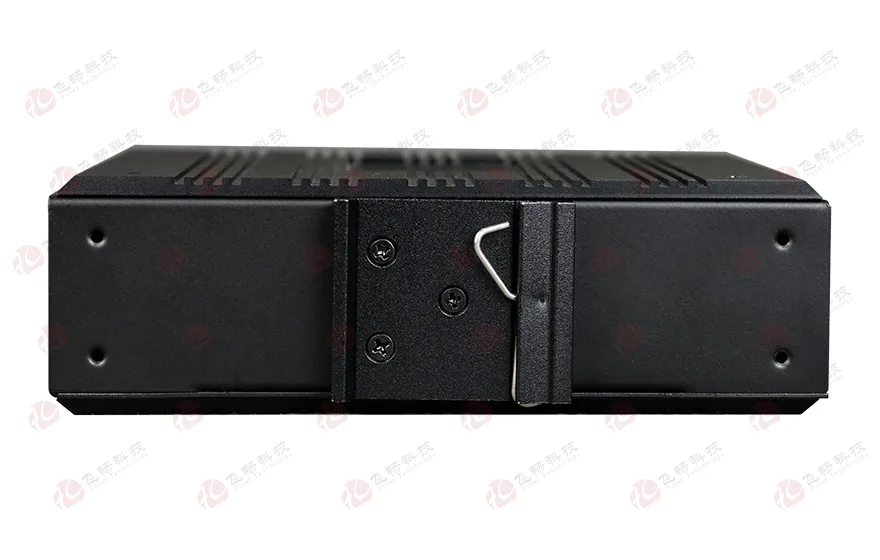

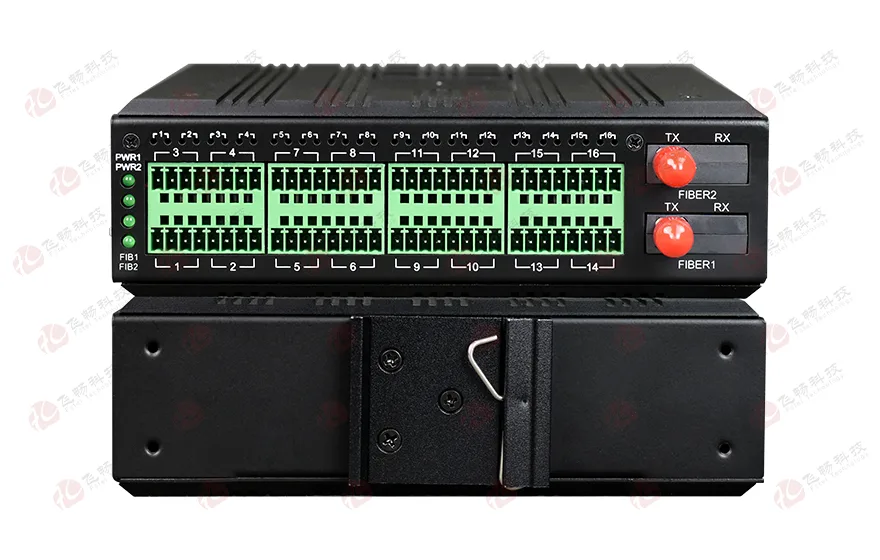

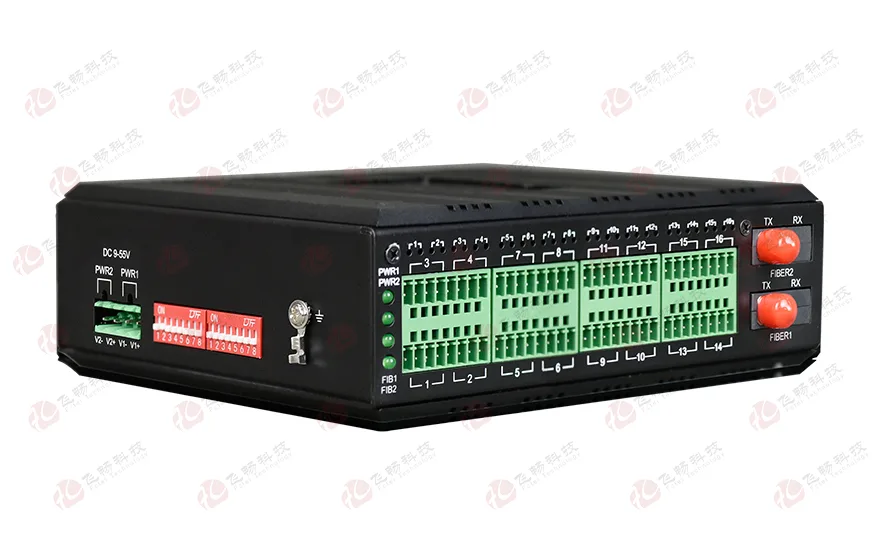

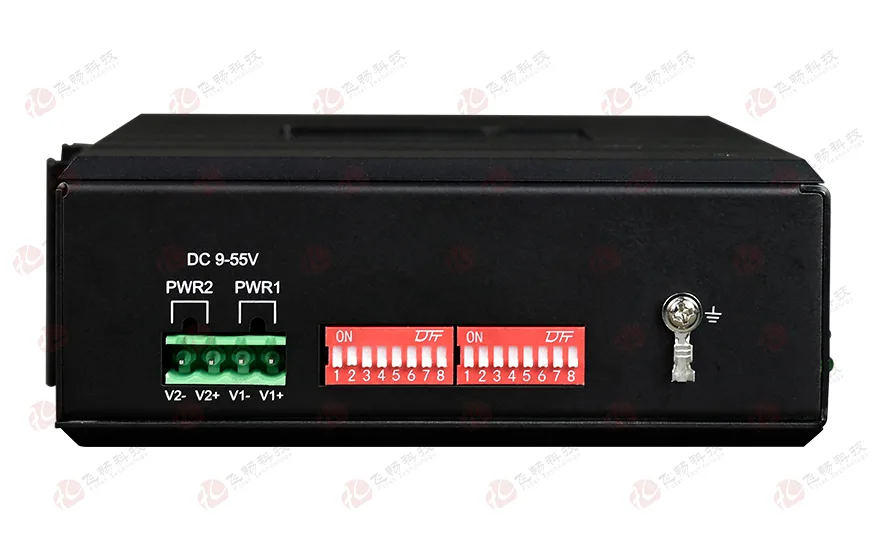

工业轨式 32路开关量(1+1光纤备份)光端机

型号:留言

描述:提供1-32路单向开关量或16路双向开关量在1+1光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制 、

产品描述
提供1-32路单向开关量或16路双向开关量在1+1光纤中传输,该产品解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制 、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
功能特点
◆ 可以支持单向32路开关量与双向16路开关量;开关量类型支持干结点与湿节点;
◆ 提供两个光接口,双光口1+1 保护(APS)功能;
◆ 每路有开关量开与闭的指示灯状态指示;输入开关量开与闭自动检测,当输入什么状态,开关量输出即为什么状态;
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定,不会出现乱动作状态;
◆ 开关量输入接口自带滤波器,滤除干扰脉冲,保证输出端的稳定输出开关量信号;
◆ 可以设置每路开关量输出在光纤没有接通时的常开与常闭的状态;
◆ 开关量接口防雷达到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω)标准;
◆ 支持宽范围9-55V交流与直流电源输入;
◆ 支持内部隔离,冗余双电源输入;
◆ 电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;
技术参数
◆ 光纤部分
光口:2
光纤:单纤双纤
光纤接口:SC/FC/ST/LC(SFP)可选
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 开关量接口
输出接口类型:
       干接点:信号继电器干接点输出;
脉冲量(湿接点):

       光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
响应时间

       干接点输出:<1.2ms
       湿接点输出:<0.6ms
开关信号

       干接点输出:30VDC/0.5A
       湿接点输出:245VDC/0.12A
       最大开关频率:50HZ
输出浪涌保护:

       干接点输出:无
       湿接点输出:TVS+固体放电管防护
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100000小时
◆ 产品规格

产品型号 FCP-K32G
产品功能描述 工业轨式 32路开关量 1+1光纤备份光端机
业务端口描述 32路开关量通道,2路光纤接口接口
电源 冗余双电源输入DC9-48V 功耗<5W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
产品尺寸 外壳:IP40防护等级,铝合金材质
尺寸:162mm(长) x 132mm(宽) x 50.0mm(高)
装方式:导轨安装、壁挂式安装
重量 0.95Kg/台

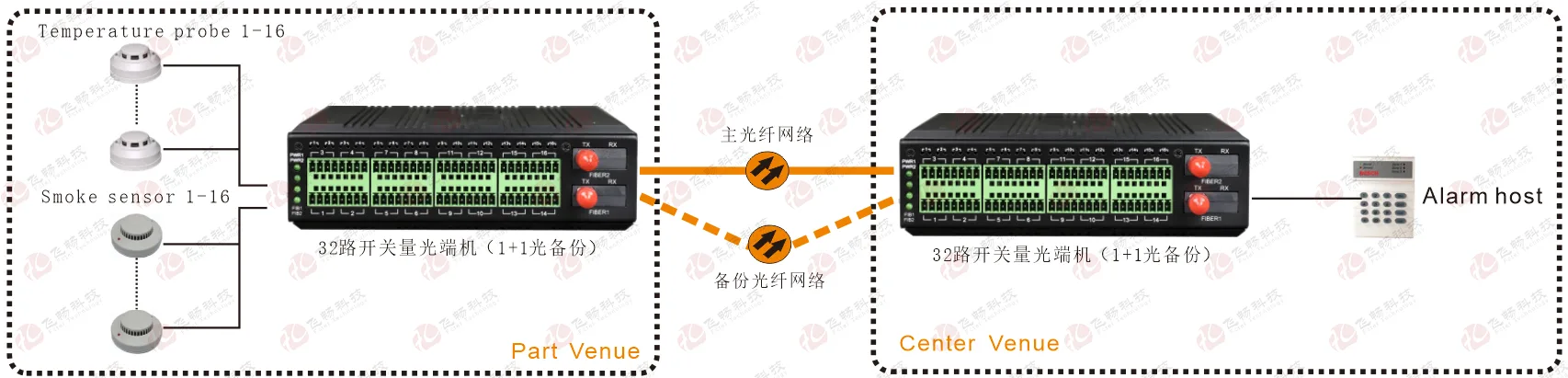

应用方案
