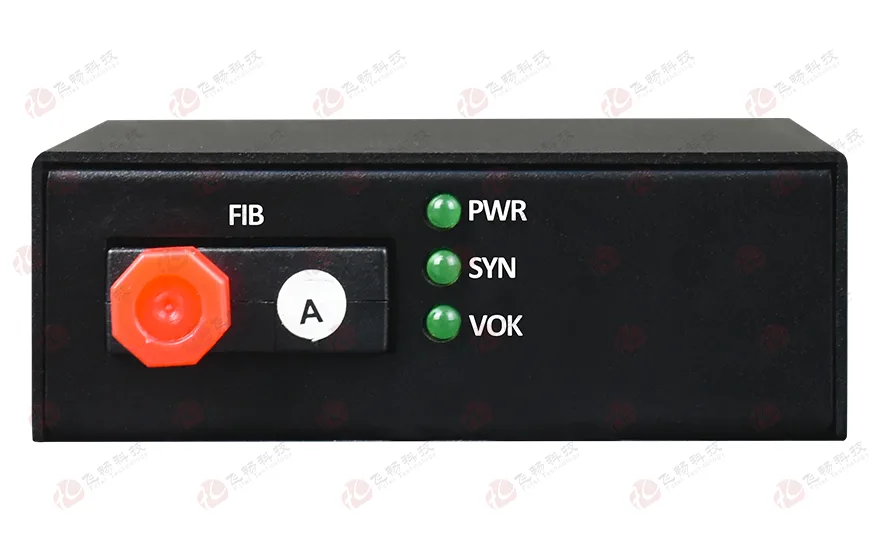

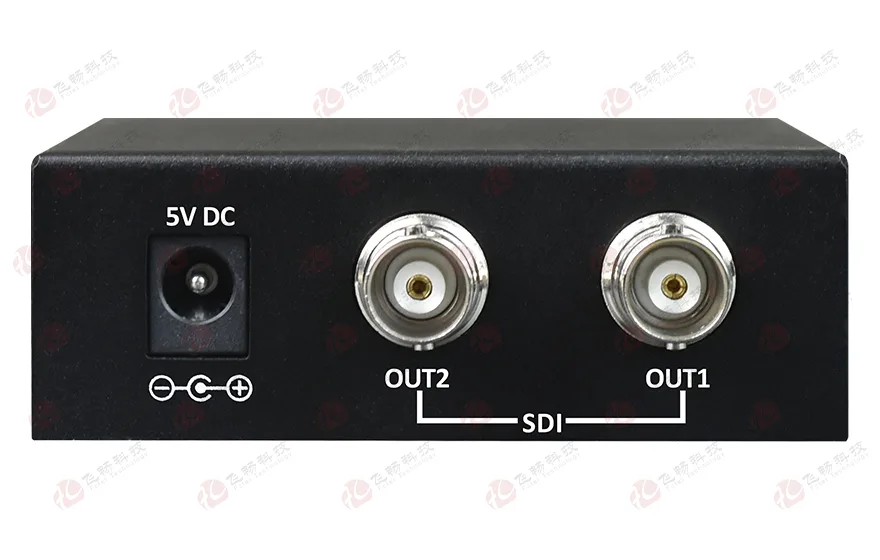

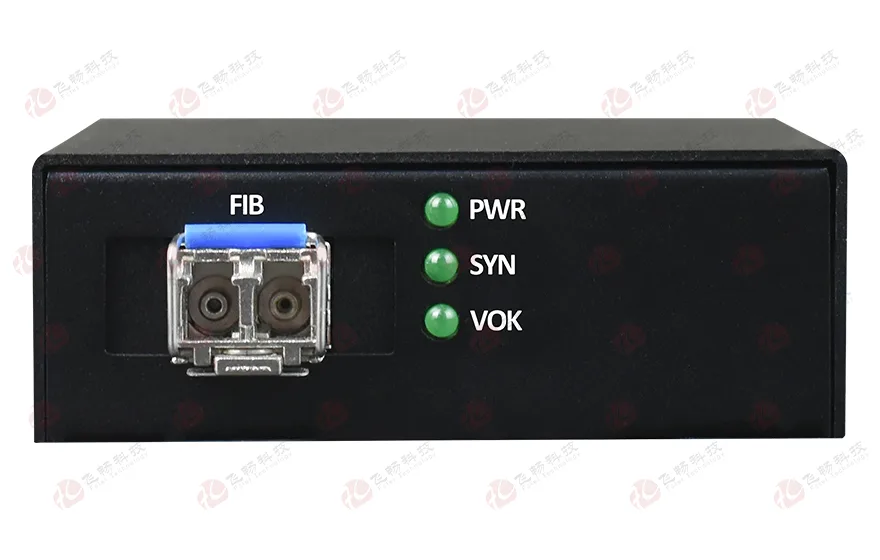

迷你型 1路3G HD-SDI 光端机

型号:FCVH-V1b留言

描述:1个光纤接口;1路3Gbps HD -SDI信号;在光纤上同时传送1路3Gbps HD -SDI信号;可将一路3Gbps HD -SDI视频信号通过一根单模光纤实现远距离双向传输,最大可将信号不失真无中继地传输80Km。

产品描述
       3Gbps HD-SDI高清视频光发射机/接收机采用数字编码技术,可将一路3Gbps HD -SDI视频信号通过一根单模光纤实现远距离双向传输,最大可将信号不失真无中继地传输80Km。3Gbps HD -SDI高清数字电视光端机信号格式从270Mbps到2.97Gbps 3Gbps HD -SDI视频光端机系统支持SMPTE424M、SMPTE292、SMPTE344M、SMPTE259M以及DVB-ASI(270M)等数字电视格式的信号。
功能特点
该设备配对使用, 本端视频信号输入,对端视频信号输出;
可提供普通型台式,集中插卡式机架多种方式;
SD HD 3G 输入自动检测,支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率;支持新的FULL HD全高清1080P/60HZ 3Gbps HD-SDI格式信号,传输距离最远可达80KM;
支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M (1.485Gbps/s)、SMPTE 344M (540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s);
发射机内带自动电缆均衡,80M:2.97Gb/s 140M:1.485Gb/s 250M:270Mb/s;
发射机与接收机都另带一路SDI视频输出,并有LED指示SDI 信号的接入状态;
视频接口提供三级防雷功能,能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试;
外置AC220/5V电源适配器,也可外置DC-48V/5V电源适配器。
技术参数
◆ 光纤部份
光口:1
光纤:单纤
光纤接口:FC/SC/ST/LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 3Gbps HD-SDI视频
视频带宽:270Mb/s – 2.97Gb/s
电视信号标准:SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M和 DVB-ASI
反射损耗:>15DB
均衡:250m @ 270Mbit/s140m @ 1.485Gbit/s80m @ 2.97Gbit/s
接口: 75欧 BNC
◆ 环境指标
工作温度:-10℃—+60℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:>100000小时

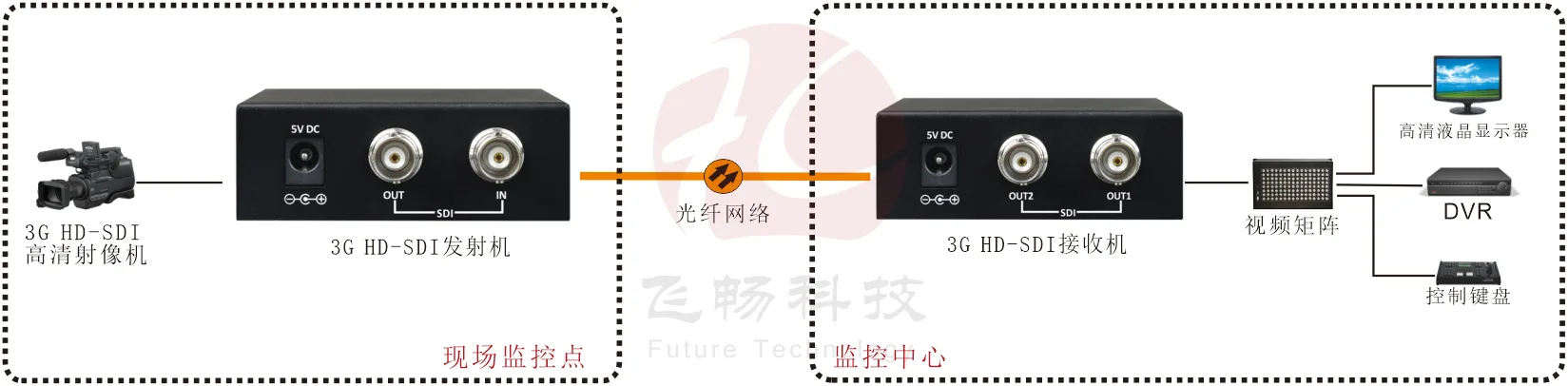

应用方案
迷你型 1路3G HD-SDI 光端机
