  • 飞畅科技-工业轨式 管理型24路千兆电+4路千兆SFP光口
  • 飞畅科技-工业轨式 管理型24路千兆电+4路千兆SFP光口
  • 飞畅科技-工业轨式 管理型24路千兆电+4路千兆SFP光口

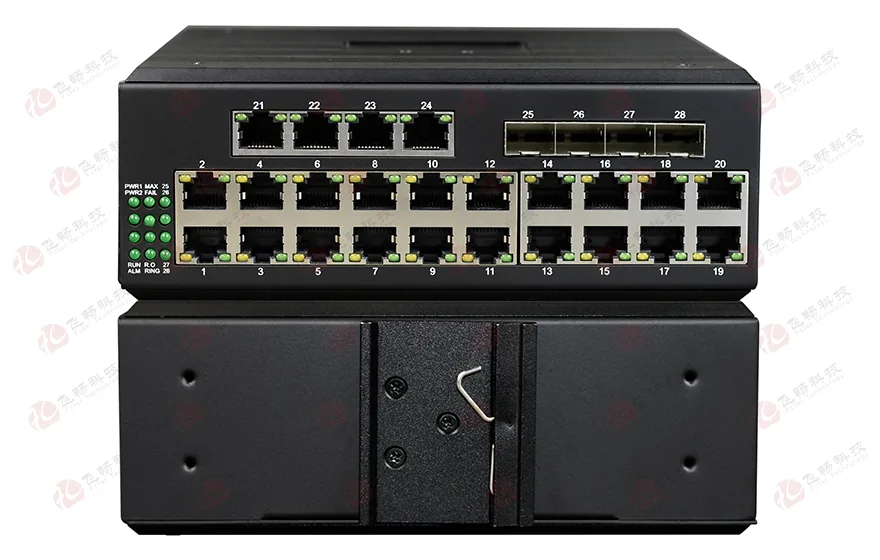

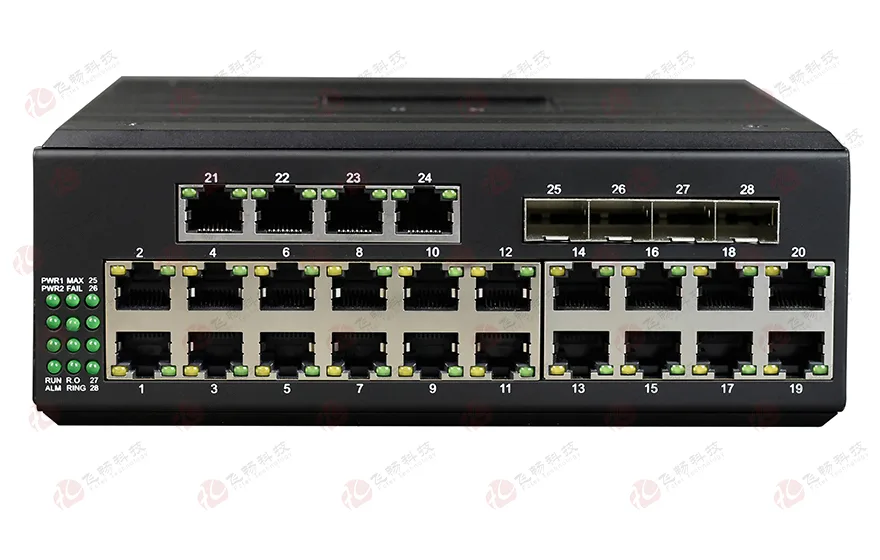

工业轨式 管理型24路千兆电+4路千兆SFP光口

型号:工业交换机FCM-G24Q4留言

描述:本系列产品采用工业轨式设计 24千电+4千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机,具有集成度高,功能丰富,简单方便等特点,代表行业内高端水平。

产品描述

本系列产品采用工业轨式设计 24千电+4千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机,具有集成度高,功能丰富,简单方便等特点,代表行业内最高水平。含有24路千兆电口和4路千兆光口,特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议,支持 ITU G.8032 冗余环网协议,组成级联方式单环相切环的网络等拓扑结构, 自愈时间<20ms,保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准,适应低温高温,抗电磁干扰强,防盐雾,抗震防抖,满足工业现场的严苛工作环境要求,为工业物联网提供高效、可靠、快捷的解决方案;

功能特点

 全铝合金外壳,良好散热特性,金氧极氧化工艺,IP40防护等级;
 铝合金工业导轨式设计,专为严酷苛刻的工业环境而设计;
 可支持 24 路千兆电口和 4 路千兆SFP光接口;
 每个电口或光口都支持标准的 ERPS 环网协议,自愈时间小于 20ms ;
◆ 支持端口带宽限制、端口流量控制、广播风暴抑制 ;
◆ 支持 Web、CLI、Telnet 管理功能 ;
◆ 掉电告警、环路告警 ;
 提供 Console 调试 ;
 可支持做 POE(POE+)设备;
 管理功能:

  • 支持 CLI、WEB、SNMP 管理方式
  • 支持基于 ingress/egress 的端口限速,支持半双工背压式流控以及 802.3X 全双工流控
  • 支持基于广播、组播、未知单播的风暴抑制功能
  • 支持 IEEE 802.1Q 4K VLAN,支持 QINQ
  • 支持端口镜像,支持 Syslog,支持 Ping 命令等
  • 支持 COS、DSCP,8 个队列,支持 WRR、SP、WFQ 调度模式,策略 QOS
  • 支持端口流量统计、在线升级
  • 支持 STP/RSTP、MSTP,支持 EAPS、ERPS
  • 支持 IGMP Snooping V1/V2/V3,支持 GMRP
  • 支持手工聚合,支持静态/动态 LACP 协议
  • 支持一路继电器告警,支持 RMON 管理,TRAP 告警
  • 支持 DHCP Snooping,Option 82,支持 802.1X
  • 支持用户分级管理,支持 ACL 访问控制列表
  • 支持 DDOS,支持基于端口的 MAC 过滤/绑定

 以太接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs,开路峰值输出电压6KV标准;
 支持宽范围交直流输入(9V-48V)支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;
 符合工业四级电磁兼容性要求;
 超强防雷功能:防雷击,可抗感应高压,防浪涌等无风扇高效散热,降低修复时间;
 IP40外壳防护等级,能够经受住恶劣环境的考验导轨或壁挂式安装;
 宽温型:工作温度-40℃~ +85℃;

技术参数
型号 FCM-G24Q4
支持的协议 IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大帧长度 10K
端口数 24个10/100/1000M RJ45电口、4个100M/1000M SFP光接口,1个Console口
网络介质 1000base-LX:使用长波长激光(1310nm)越过多模式和单模式光纤,多模式光纤的最大距离是 550m,单模式是 20-120km。
  1000base-SX:62.5μm多模光纤的最大传输距离为275m,使用50μm多模光纤的最大传输距离为550米。
  10base-T:3类或3类以上UTP;(支持最大传输距离200m)
  100base-TX:5类UTP;(支持最大传输距离100m)
  1000base-T:CAT-5E UTP或6类UTP(支持最大传输距离100m)
VLAN地址表 4K
MAC地址表 8K
缓存 4Mbits
背板带宽 56Gbit
过滤和转发速率 10Mbps:14880pps
  100Mbps:148800pps
  1000Mbps:1488000pps
使用环境 存储温度:-40℃~85℃;存储湿度0%~90%不凝结
  工作温度:-40℃~85℃;工作湿度0%~90%不凝结
MTBF >100000小时
电源
冗余双电源输入DC9-48V/AC9-48V
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
功 耗 功耗:最大20W
电气和机械特性 外观结构: 182mm(长) x 165mm(宽) x 50.0mm(高)
重量 1.7Kg/台



应用方案

本产品集24路千兆电口与4路千兆光口可以组成冗余等网络拓扑结构;







注:当某处光纤故障时,系统会在20ms内重建网络链路,保障系统的正常通信,实现对总线信号传输的自愈保护功能,网络故障排除后系统会自动恢复;
产品尺寸
