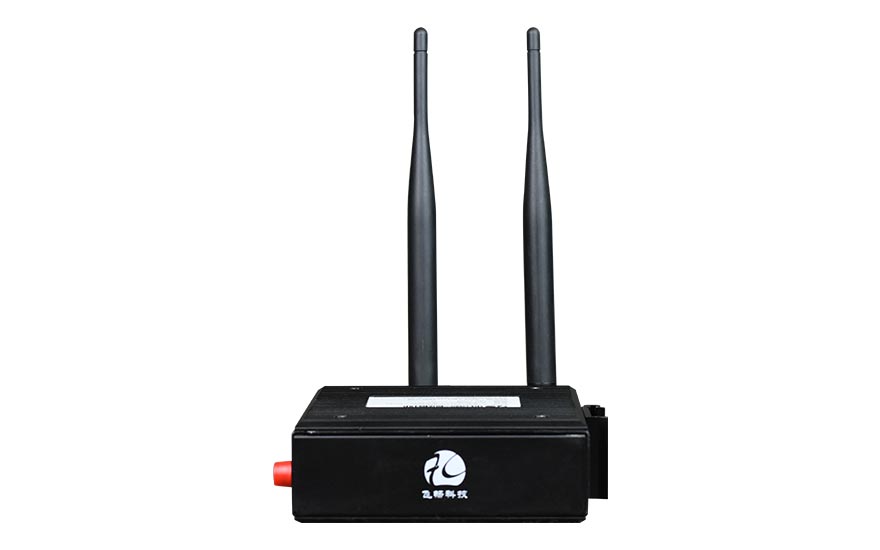

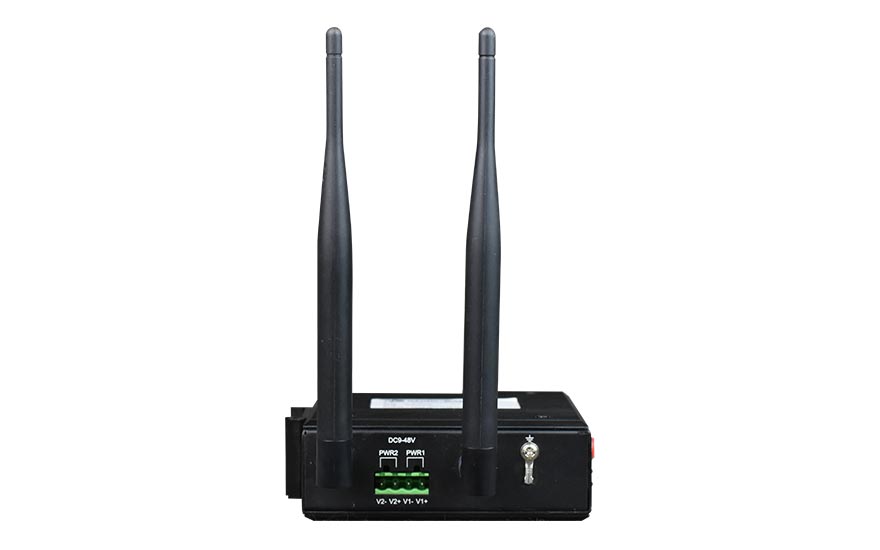

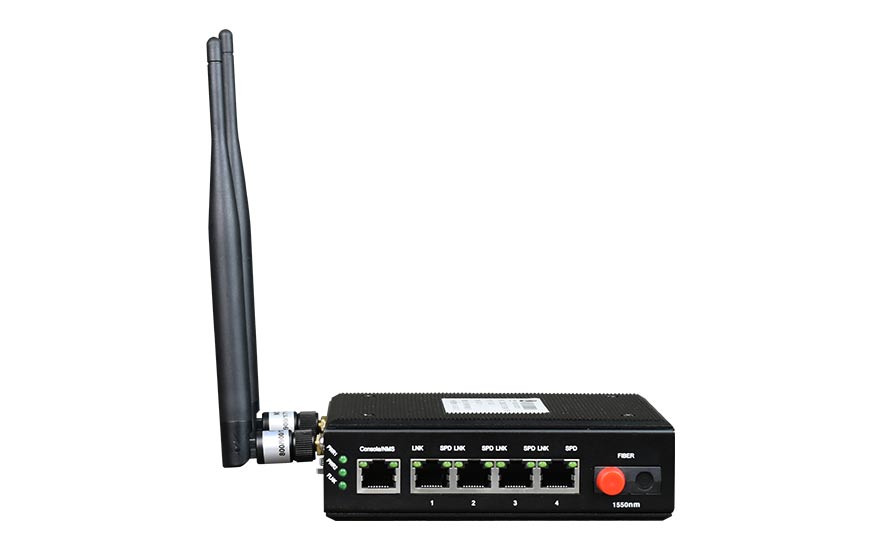

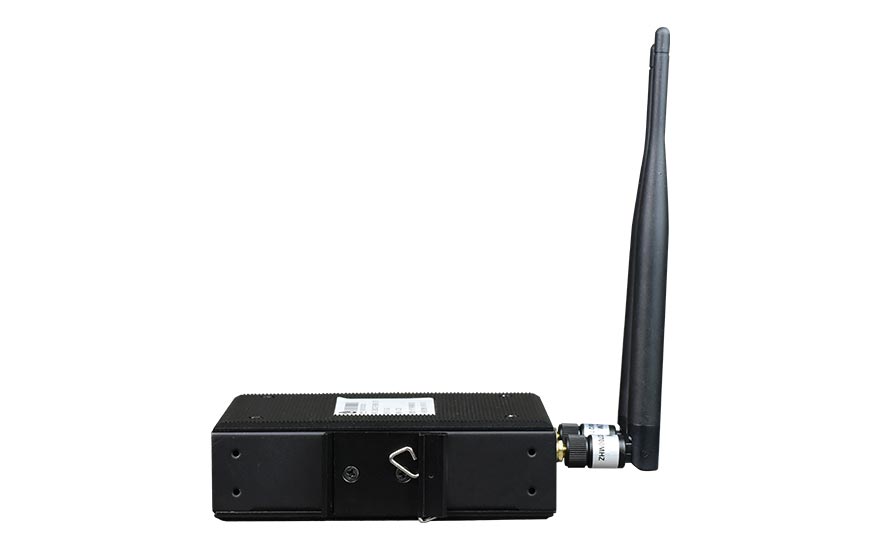

光纤-wifi备份型-4百兆电口+1路百兆光口 工业轨式 光端机

型号:留言

描述:此产品提供:1个百兆以太光口;1个IEEE802.11b/g/n的300Mbps内置无线模块,4个百兆以太电接口;可以与中间汇聚端的带WiFi与光纤的4路百兆以太网电口,4个百兆以太光接口1路千兆SFP光的设

产品描述
       本系列产品采用工业轨式设计,设备为点对点结构设计,实现在恶劣环境下,数据传输的稳定性、可靠性和实时性。工作时网络信号成链状结构,更简化了工程安装,降低了工程成本。
       此产品提供:1个百兆以太光口;1个IEEE802.11b/g/n的300Mbps内置无线模块,4个百兆以太电接口;可以与中间汇聚端的带WiFi与光纤的4路百兆以太网电口,4个百兆以太光接口1路千兆SFP光的设备相连。
       设备基于以太网交换芯片+FPGA方案,带远端管理功能SNMP软件上能管理到本设备,具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。

功能特点
◆ 工业导轨式设计,专为严酷苛刻的工业环境而设计;
◆ 设备提供1个IEEE802.11b/g/n的300Mbps无线模块4路百兆以太网电口1路百兆SFP光接口;
◆ 支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用;具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能;以太电口10/100Mbps 自适应,电口 MDI/MDI-X 自适应无需手动调整;
◆ 1个IEEE802.11b/g/n的300Mbps内置无线模块,总带宽达300M,可以与对应汇聚端带wifi的设备互联;
◆ 当光纤正常时,用光纤作通信,wifi作为备份,光纤不正常时,wifi能工作,保证业务不中断;
◆ 以太接口与电源接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs,开路峰值输出电压6KV标准;
◆ 支持宽范围交直流输入(9V-48V)支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等无风扇高效散热,降低修复时间;
◆ IP40外壳防护等级,能够经受住恶劣环境的考验导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃。
技术参数
◆ 光纤部分
多模光纤:
50/125um 或 62.5/125um,
传输距离:       2Km  多模光纤,衰减(3dbm/km )
波长
  850nm
发射功率
 -12dBm (Min) ~ -9dBm (Max)
接收灵敏度
 -28dBm (Min)
链路预算
16dBm
单模光纤:
8/125um 或 9/125um
传输距离
      20Km  单模光纤,衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长
         1310nm(超长距离传输时选用1550nm波长)
发射功率
      -9dBm (Min) ~-5dBm (Max)
接收灵敏度
    -27dBm (Min)
链路预算
      18dBm
◆ 10/100M以太网接口
协    议:    符合IEEE 802.3,IEEE 802.1Q(VLAN)
速    率:    10/100M自适应,全/半双工完全自适应
MAC地址表: 可以学习8K MAC地址
物理接口:   RJ45座 支持Auto-MDIX(交叉/直通线自适应)

◆ WIFI接口
技术标准:
IEEE802.11b/802.11g/802.11n IEEE802.3/802.3u
WLAN Rate:
11n
802.11n HT20:max 72.2Mbps@MCS7:1Nss max 144.4Mbps@MCS15:2Nss 802.11n HT40:max 150Mbps@MCS7:1Nss
max 300Mbps@MCS15:2Nss
11g:54,48,36,24,18,12,11,9,6,5.5,2,1Mbps
11b:11,5.5,2,1Mbps
WLAN 特性

支持 2.4GHz 兼容 2.4GHz IEEE 802.11g IEEE 802.11n IEEE 802.11b 标准
支持 64/128/152-bit WEP 加密 同时支持 128 bit WPA standard(TKIP/AES) IEEE802.1X 等安全加密机制
支持 SSID 广播控制和基于 MAC 地址的访问控制
工作信道数
USA1-11CH UE1-13 JP1-14
频率范围
2.4~2.4835GHz
展频技术
DSSS(直接序列展频)
数据调制方式
BPSK QPSK CCK and OFDM (BPSK/QPSK/16-QAM/ 64-QAM)
支持双天线,能大幅加强其无线发射能力,并增强无线信号的稳定性
灵敏度@PER(错包率)
 MCS15:-70dBm@10%PER;MCS7:-75dBm@10%PER;54M:-78dBm@10%PER;11M:-92dBm@8% PER;6M:-94dBm@10% PER;1M:-98dBm@8% PER(典型值)
传输距离
室内最远 60 米,室外最远 150 米(因环境而异)
RF 功率
11n 14dBm 11g 16dBm 11b 19dBm
◆ 电气和机械特性
系统电源:     冗余双电源输入DC9-48V/AC9-48V
功耗: ≤10W
外观结构
      133mm(长) x 120mm(宽) x 41.0mm(高)
◆ 环境指标
工作温度: -40℃—+85℃
储存温度: -40℃—+90℃
工作湿度: 0%—95%(无凝结)
MTBF: >100000小时

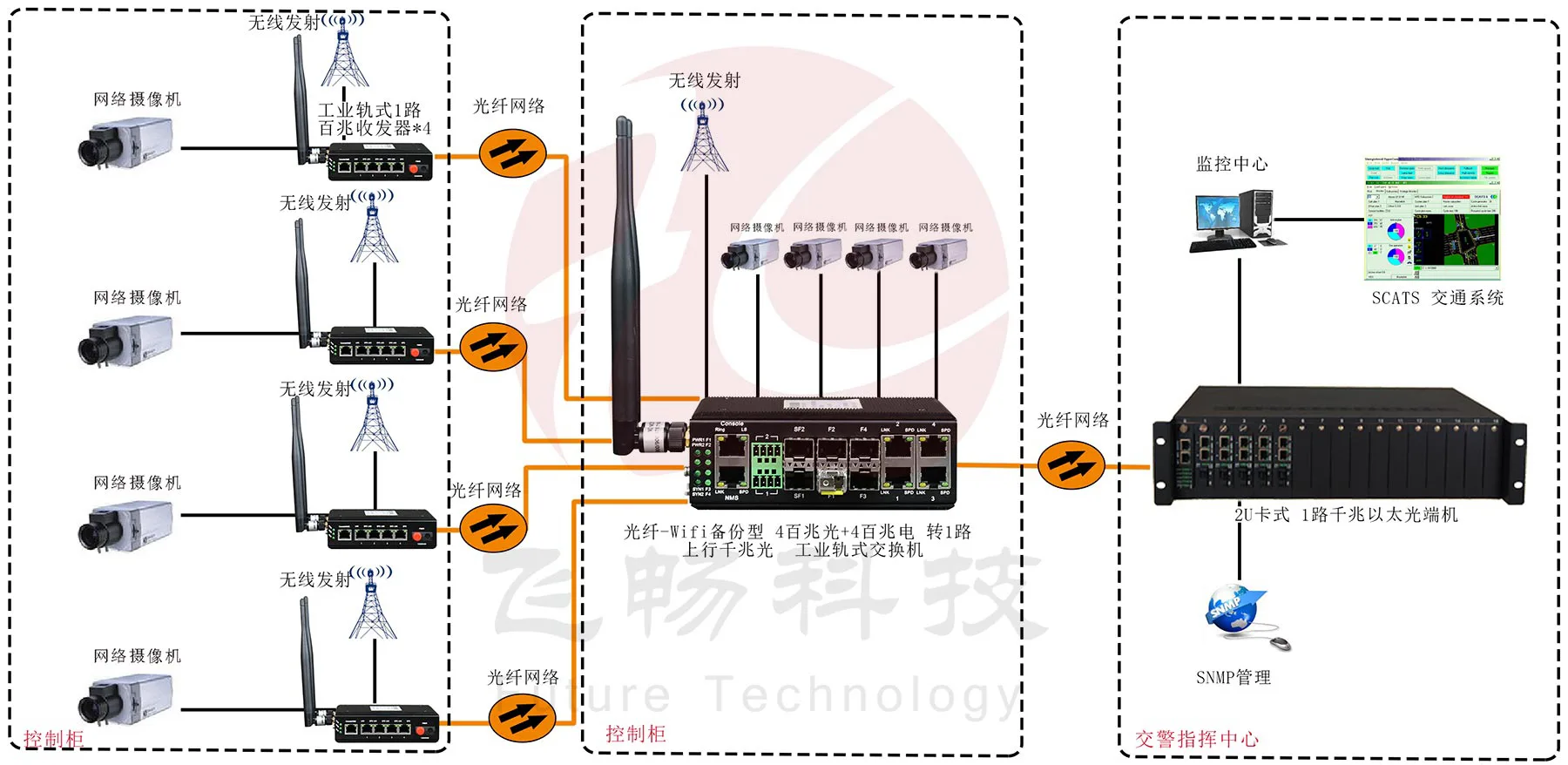

应用方案
应用方案图
光纤-wifi备份型-4百兆电口+1路百兆光口 工业轨式 光端机
