非网管 工业级2光4电千兆级连式交换机

型号:留言

描述:提供2个千兆光以太接口,4个千兆电口,可以通过2个光纤接口进行级联,方便用户进行链型组网。

产品描述
    本系列产品是工业级4口1000base-T到2口1000base-X的光纤转换,主要用于光纤网络远距20/40/60/80/100公里传输。此款产品提供2路千兆光口4路千兆以太网电口,并共享千兆带宽。具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。可以通过2个光纤接口进行级联,方便用户进行链型组网。
功能特点
◆ 工业以太网系列,专为严酷苛刻的工业环境而设计

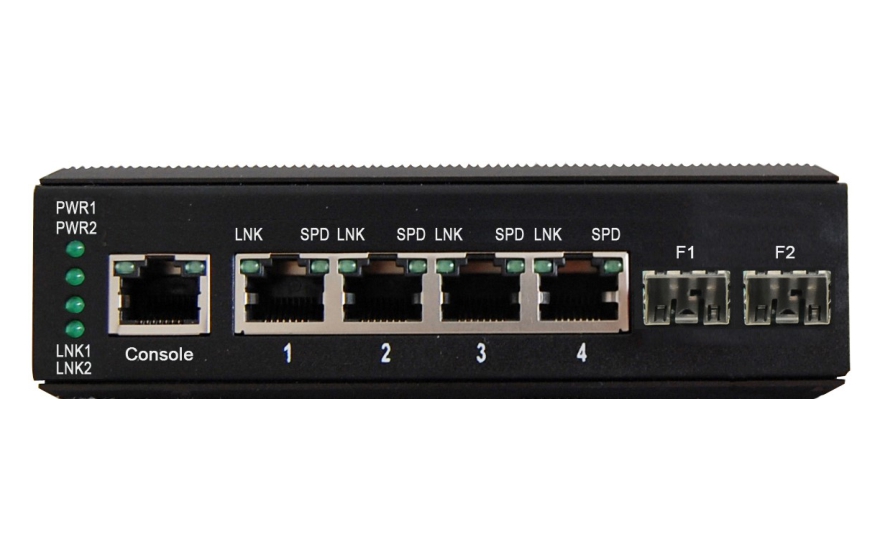

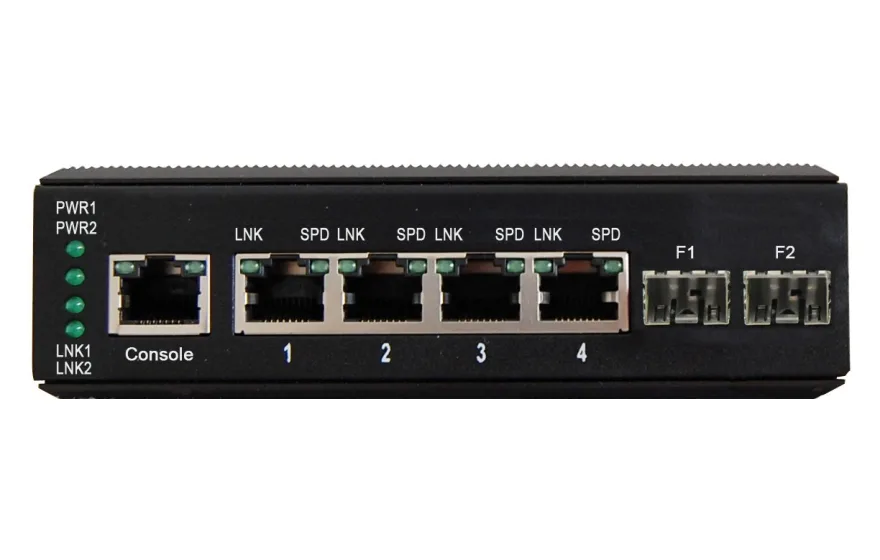

◆ 设备提供4路千兆以太网电口,2路千兆光口,1个Console口(选配);
◆ 可以通过2个光纤接口进行级联,共享1000M带宽,方便用户进行链型组网;
◆ 电接口(RJ45接口)支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测;
◆ 光接口支持SFP光模块,多模双纤、单模双纤、单模单纤三种光纤传输模式;
◆ 具有防死机监控自动复位功能,适用于高清网络摄像机等重负载应用;
◆ 收发器内置1MBits高速率缓存,能避免IP摄像机在监控画面急速变化的环境下导致的传输画面卡顿现象;
◆ 支持VLAN数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,支持最大为10K字节的以太包;
◆ 支持宽范围9-55V交流与直流电源输入;
◆ 支持内部隔离,冗余双电源输入 ;
◆ 电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;

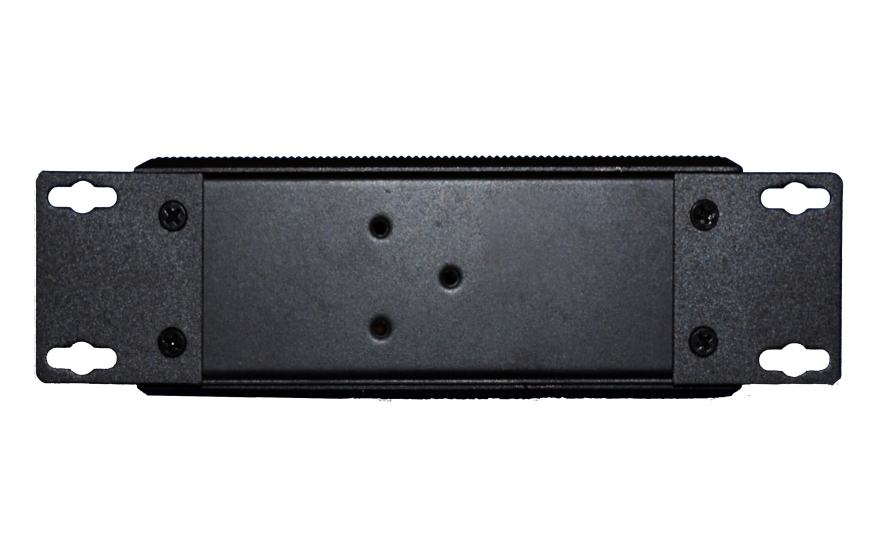

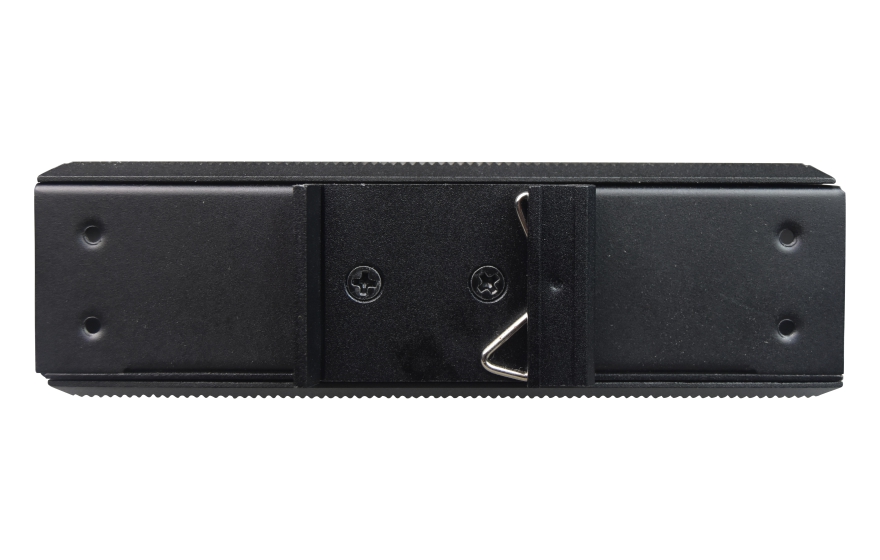

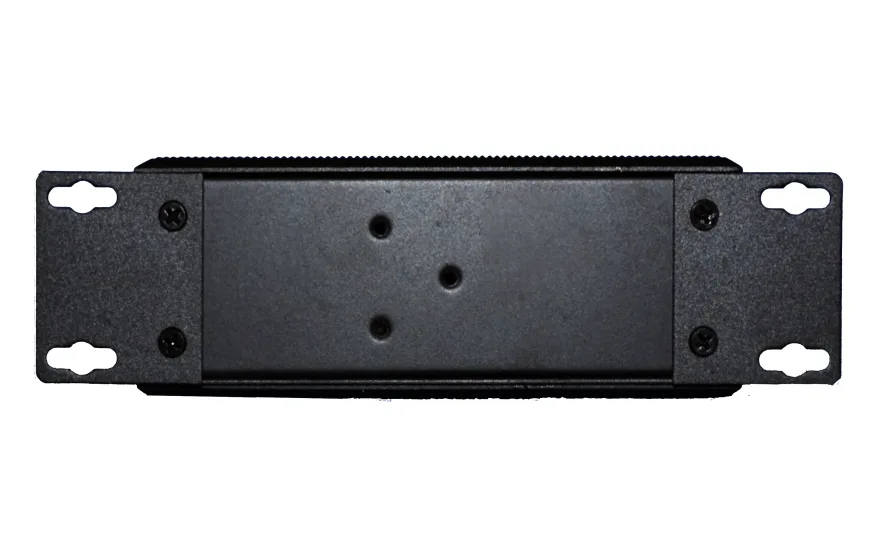

◆ 导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试,保修期:5年;
技术参数
◆    光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
     单模1310/1550nm:≥-9dBm
     多模850nm:-18dBm
     多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆    10/100/1000M以太网接口
   协    议:        符合IEEE 802.3z,IEEE 802.3ab
   速    率:        10/100/1000M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:     RJ45座 支持Auto-MDIX(交叉/直通线自适应)
◆    电源

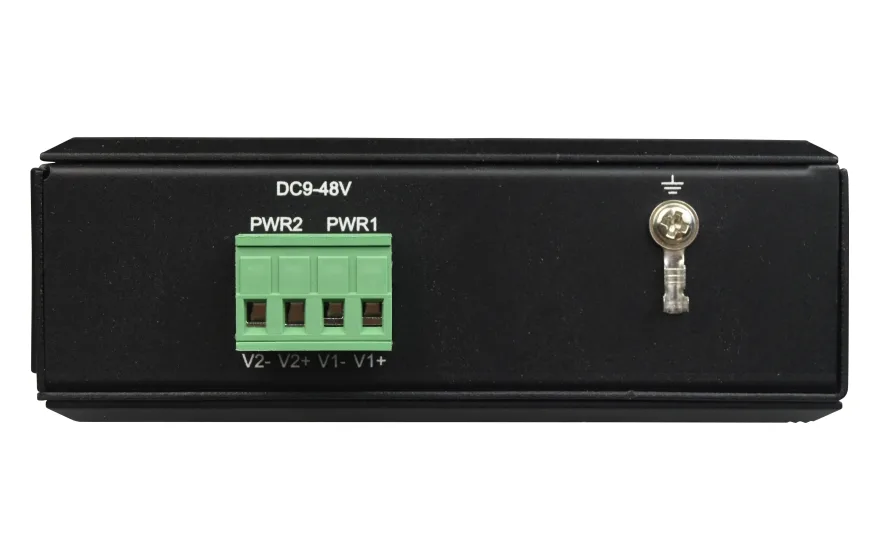

   冗余双电源输入:   DC9-48V 功耗<5W
   过载保护:           支持
   反接保护:           支持
   冗余保护:           支持
   接入端子:           4芯5.08mm间距插入式端子
◆    机械与产品尺寸
   外壳:                 IP40防护等级,铝合金材质
   尺寸:                 133mm(长) x 120mm(宽) x 31.0mm(高)
   安装方式:          导轨安装、壁挂式安装
   重量:                 0.685kg/台
◆    环境指标
   工作温度:-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
应用方案
非网管 工业级2光4电千兆级连式交换机
