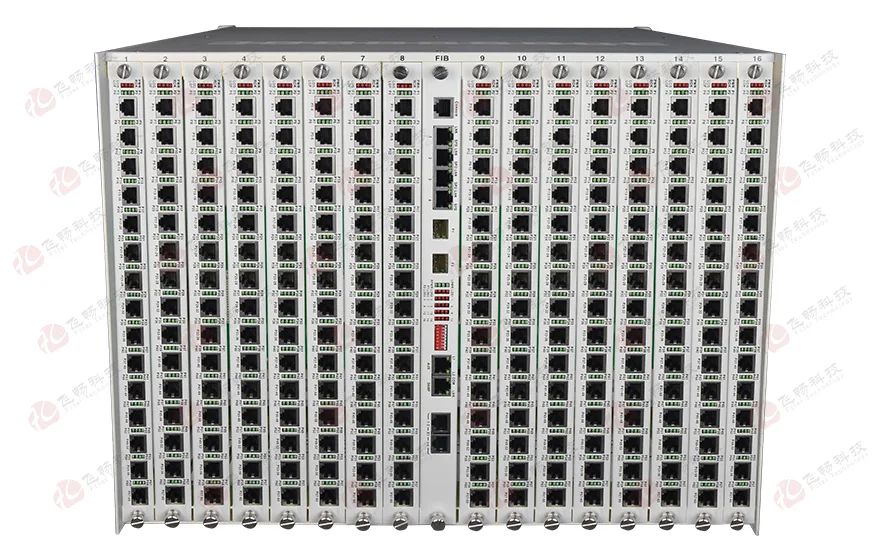

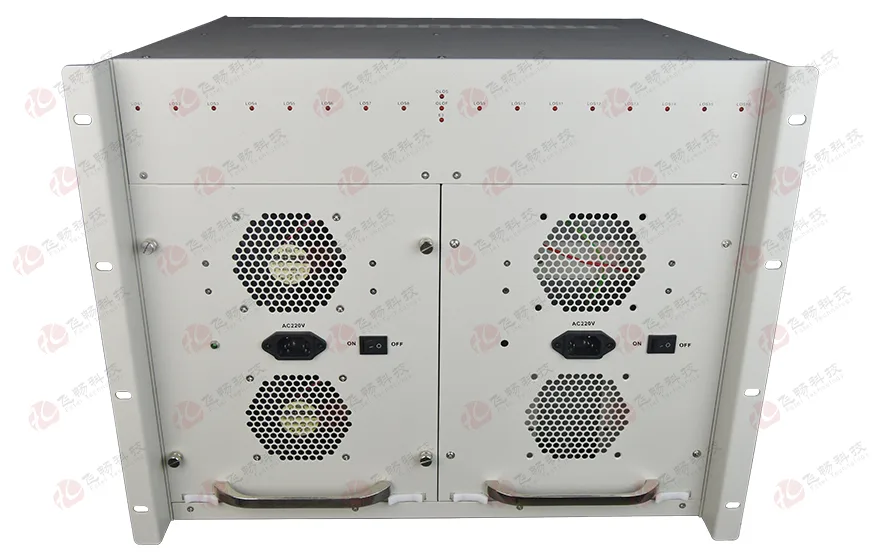

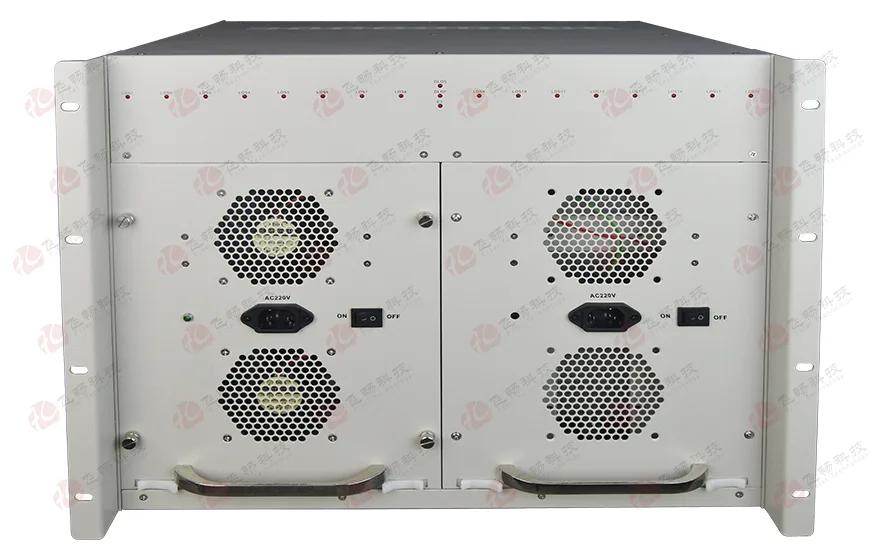

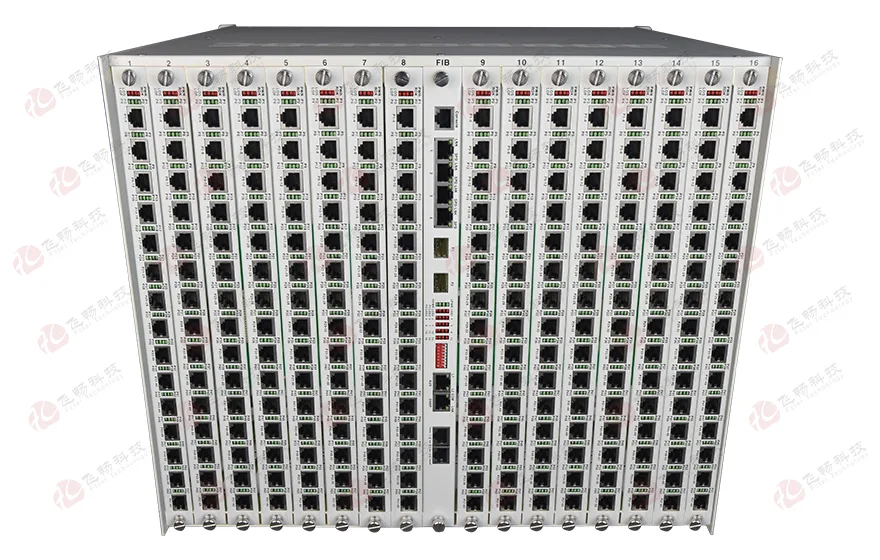

960路电话光端机(8U 19英寸,SFP 1+1光备份)

型号:FCP-O960/S960留言

描述:384路电话接口(由16个功能板组成);带2个光口卡片1个。在光纤上传输960路电话(FXO/FXS/2线音频),4U19英寸机架,-48V或AC220V双电源(可选)。

产品描述
        本系列设备是本公司研制的PCM光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。设备为8U机框,提供1-960路电话,4路10/100M快速以太网接口(线速100M)或者4路10/100/1000M千兆以太网接口(线速1000M)或者4路物理隔离百兆以太网接口(每路线速独立带宽100M); 还可以扩展接口比如RS232/485/422异步数据/TTL信号 、开关量信号等传输通道,应用十分灵活。
功能特点
◆ 插卡式设计,方便有问题的话路更换,避免了整体式设备1路电话出问题整机都需更换的问题;
◆ 扩容方便,增加板卡即可,维护方便,更换板卡即可;
◆ 设备为8U 19英寸机框,总共有一个光口板与16个60路电话功能板组成,光口板提供4路百兆/千兆以太网接口+一个1+1光接口+2个扩展业务接口比如RS232/RS485/RS422SNMP模块4E1接口等;
◆ 60路语音卡也可以换成2路E1卡最多支持32路E1接入;
◆ 语音口支持FXO/FXS/二线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
◆ 1-960路FXO/FXS接入,支持支持来电显示功能/反极性计费/传真功能;
◆ 可选的4路以太网接口为交换口,也可划分VLAN;
◆ 以太网接口速率为百兆或千兆可选,全双工/半双工自适应;
◆ 具备在本端查看显示远端设备工作状态功能;
◆ 无中继传输距离可达2~100公里;
◆ 多种电源方式可选:AC220V、DC-48V等;DC-48V电源具备极性自动检测功能,安装时无需区分正负极;
◆ 电话接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs,开路峰值输出电压6KV标准。
技术参数
◆ 光纤部分
多模光纤:
50/125um 或 62.5/125um,
传输距离:       2Km  多模光纤,衰减(3dbm/km )
波长:  850nm
发射功率: -12dBm (Min) ~ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算:  16dBm
单模光纤:
8/125um 或 9/125um
传输距离:       20Km  单模光纤,衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm(超长距离传输时选用1550nm波长)
发射功率:      -9dBm (Min) ~-5dBm (Max)
接收灵敏度:    -27dBm (Min)
链路预算:       18dBm

◆ E1接口
设备16路E1接口均符合G.703建议
速   率:   2048Kb/s±50ppm
码   型:   HDB3
阻   抗:   非平衡式 75W/平衡式 120W
非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
抖动特性:  满足G.742、G.823建议
输入口允许衰减:0~6dBm

◆ FXS 用户电话口/公务电话口
振铃电压: 75V
振铃频率: 25Hz
二线输入阻抗: 600Ω(摘机)
回损: 20dB

◆ FXO 中继口
振铃检测电压:  35V
振铃检测频率: 17Hz-60Hz
二线输入阻抗: 600Ω(摘机)
回损: 20 dB

◆ 电气和机械特性
系统电源:     AC180V ~260V;DC –48V;DC +24V
功耗: ≤5W
外观结构:       (长×宽×高)  443*365*195mm 机架式

◆ 环境指标
工作温度: -10℃—+60℃
储存温度: -40℃—+85℃
工作湿度: 0%—95%(无凝结)
MTBF: >100000小时
应用方案

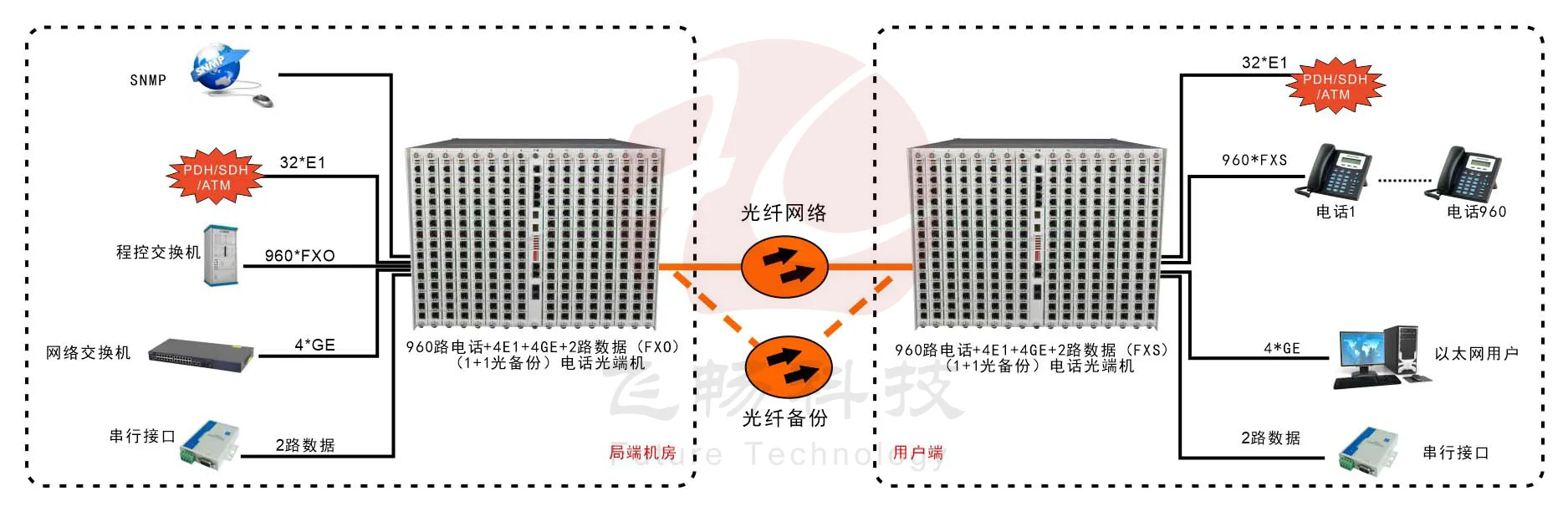

960路电话光端机-应用方案
产品尺寸
产品视频
资料下载
960路电话光端机(8U机框,19英寸,1+1光备份)--规格书
