2*E1转32路电话+4路百兆以太网 PCM复用设备

型号:FCC-E2O32F4留言

描述:设备提供2*E1接口;32路语音接口,4路FE以太网4路串口;在2E1通道上同时传送32路语音+8路FE+8路串口。设备可以内置SNMP模块,实现单机SNMP管理。

产品描述
       该设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的点对点传输设备。2E1通道,可以传可选1~32路语音及1~4路百兆以太网等。设备可以内置SNMP模块,实现单机SNMP管理。设备电部分为全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。
功能特点
◆ 基于自主知识产权的集成电路;
◆ 2xE1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
◆ 以太网接口10M/100M,全/半双工完全自适应,每路以太网口支持Auto-MDIX(交叉/直连线自适应),以太网带宽1920K;
◆ 1-32路语音接入,支持支持来电显示功能/反极性计费/传真功能;支持各个站点的相互放号功能;
◆ 提供4个扩展接口,可以扩展1~4路异步数据,如RS232/RS485/RS422/TTL等;或1~8路开关量;
◆ 能检测E1信号丢失时为对端设备关机还是E1不通;
◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ 电话接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs,开路峰值输出电压6KV标准;
◆ 1个Console管理接口;1个SNMP管理接口(选配);
◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源模式。
技术参数
◆ E1接口
设备接口:  设备接口符合G.703建议
速   率:   2048Kb/s±50ppm
码   型:   HDB3
阻   抗:   非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器,可适配75-2/3同轴电缆)
抖动特性:  满足G.742、G.823建议
输入口允许衰减:0~6dBm;
◆ 10/100M以太网接口
协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
速    率:10/100M自适应,全/半双工完全自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ FXS 用户电话接口
振铃电压:       75V
振铃频率:    25Hz
二线输入阻抗:600Ω(摘机)
回损:        20dB
◆ FXO 中继接口
振铃检测电压:35V
振铃检测频率:17Hz-60Hz
二线输入阻抗:600Ω(摘机)
回损:        20 dB
◆ E&M 2/4线接口
E&M类型:    TYPE V
E线最大电流:22mA;饱和电压:3V
M线恒定电流:7mA; 最小检测电流:5mA
AD增益:0dB;
DA增益:0dB
2/4线输入阻抗:600Ω
◆ 磁石电话接口
振铃电压:75V
振铃频率:25Hz
二线输入阻抗:600Ω(摘机)
回损:    20dB
◆ 电气和机械特征
系统电源: AC180V~260V;DC–48V;DC+24V
(支持双电源冗余备份)
功耗: ≤5W
外观结构:485(长)X200(宽)X45(高)mm 19英寸 1U机架式
重量:  3.8Kg/台
◆ 环境指标
工作温度:-10℃—+60℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时

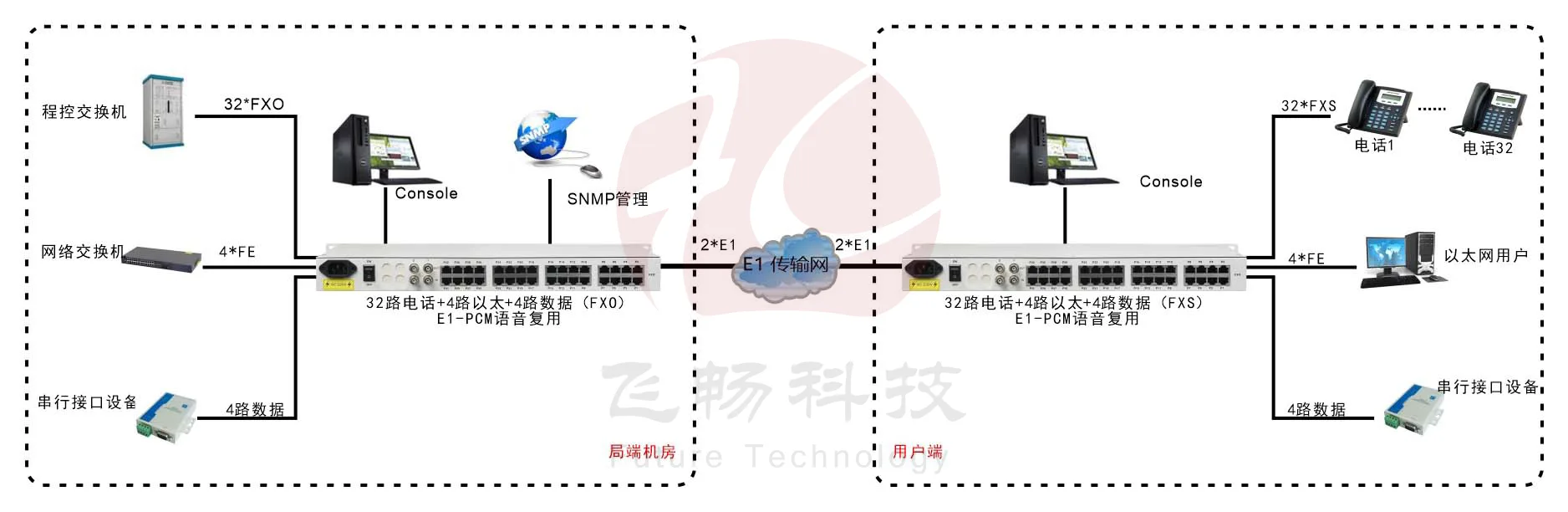

应用方案
2*E1转32路电话+4路百兆以太网 PCM复用设备
产品尺寸
产品视频
