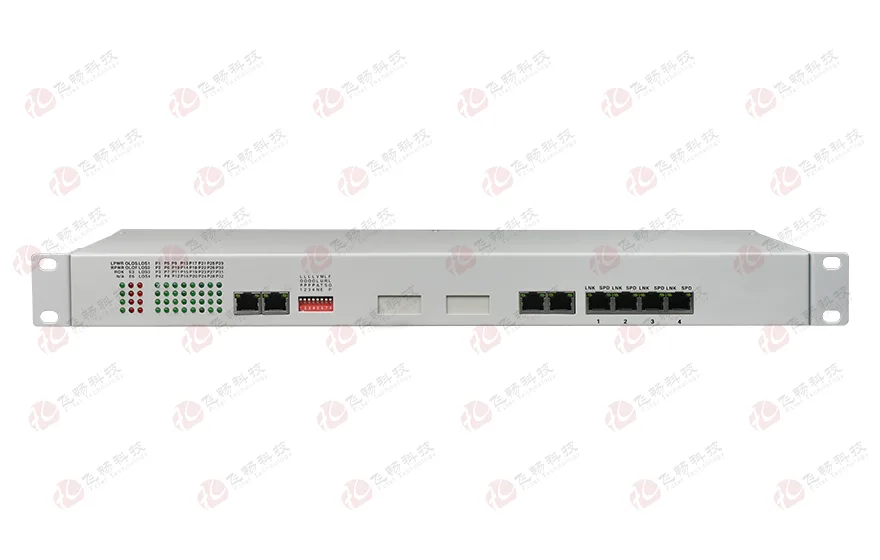

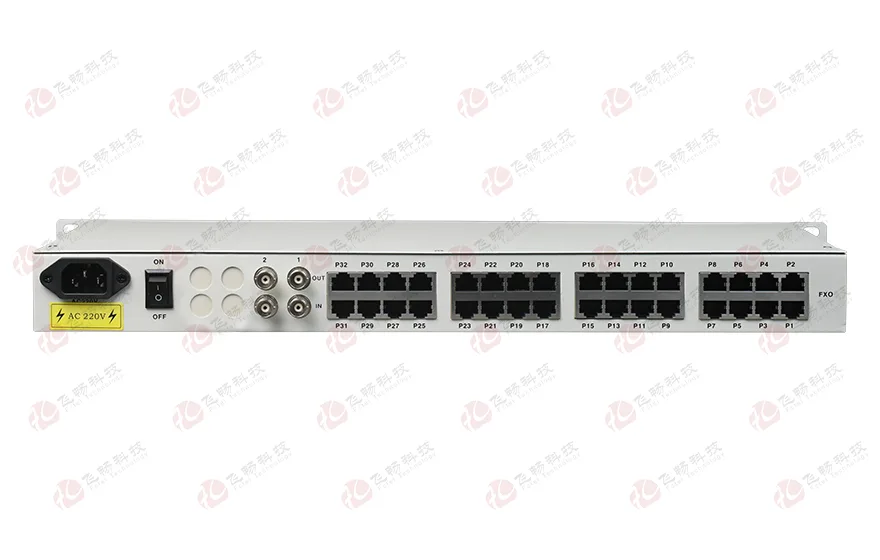

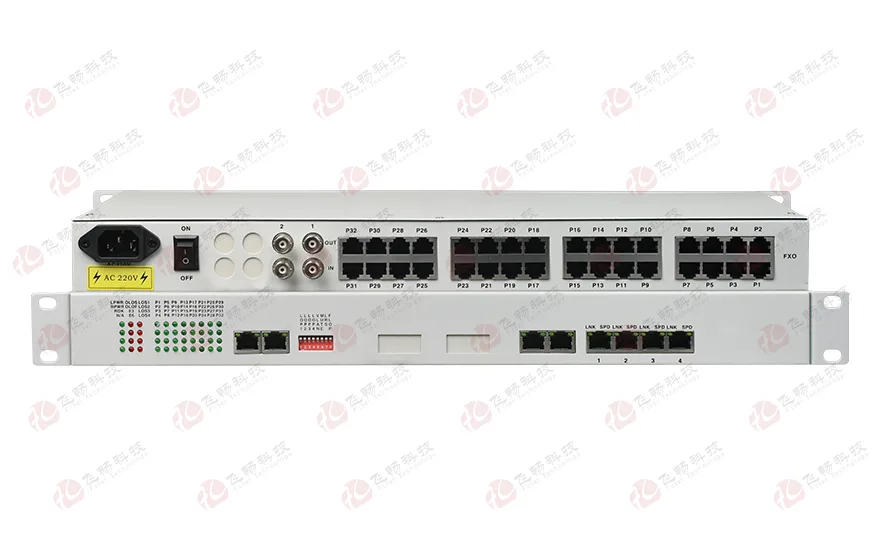

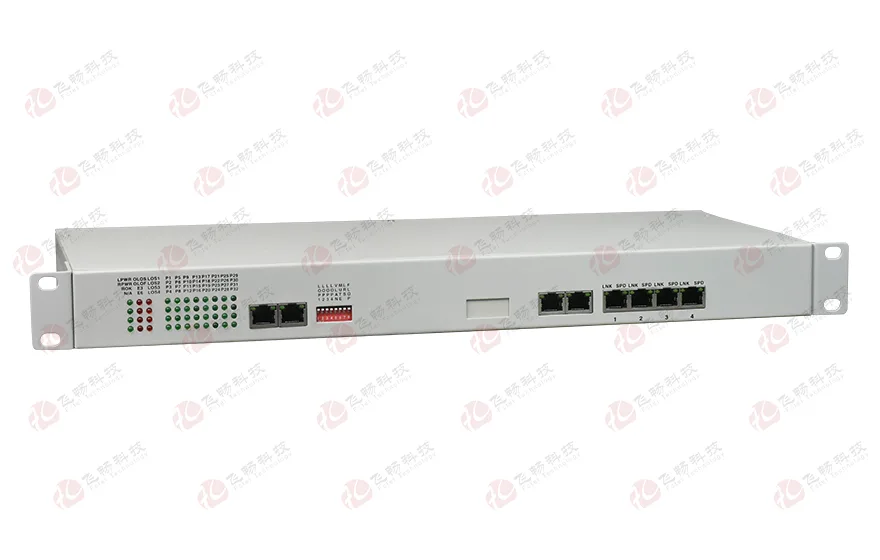

1+1 E1备份 30路纯电话 E1 PCM复用

型号：FC2C-E1O30/FC2C-E1S30次留言

描述：提供2个E1接入，E1 1+1 备份保护，30路电话输出主E1断路时，备用E1工作，保证业务不中断；设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

产品描述
        本E1语音复用设备是提供2个E1接入，1+1 备份保护，30路电话输出，设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。
功能特点
◆ 基于自主知识产权的集成电路；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 提供两个1+1备份E1接口，主备功能，主E1断路时，备用E1工作，保证业务不中断；
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ 1-30路语音接入，支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ 能检测E1信号丢失时为对端设备关机还是E1不通；
◆ 提供2种时钟方式：E1主时钟，E1线路时钟；
◆ 提供3种环回功能：E1本端自环(ANA)，以太网接口向远端环回(DIG)，命令对端以太网接口向本端环回(REM)；
◆ 有伪随机码测试功能(PATT)，便于线路开通，即可以当一个的E1误码仪来用；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs，开路峰值输出电压6KV标准;
技术参数
◆ E1 接口
   设备接口：        设备接口符合G.703建议
   速   率：            2048Kb/s±50ppm
   码   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性：       满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ FXS 用户电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线接口
   E&M类型：    TYPE V
   E线最大电流：22mA;饱和电压：3V
   M线恒定电流：7mA; 最小检测电流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4线输入阻抗：600Ω
◆ 磁石电话接口
   振铃电压：75V
   振铃频率：25Hz
   二线输入阻抗：600Ω(摘机)
   回损：20dB
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外观结构:           485（长）X200（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
   工作温度：       -10℃—+60℃
   储存温度：       -40℃—+85℃
   工作湿度：       0%—95%（无凝结）
   MTBF：           ＞100000小时
应用方案

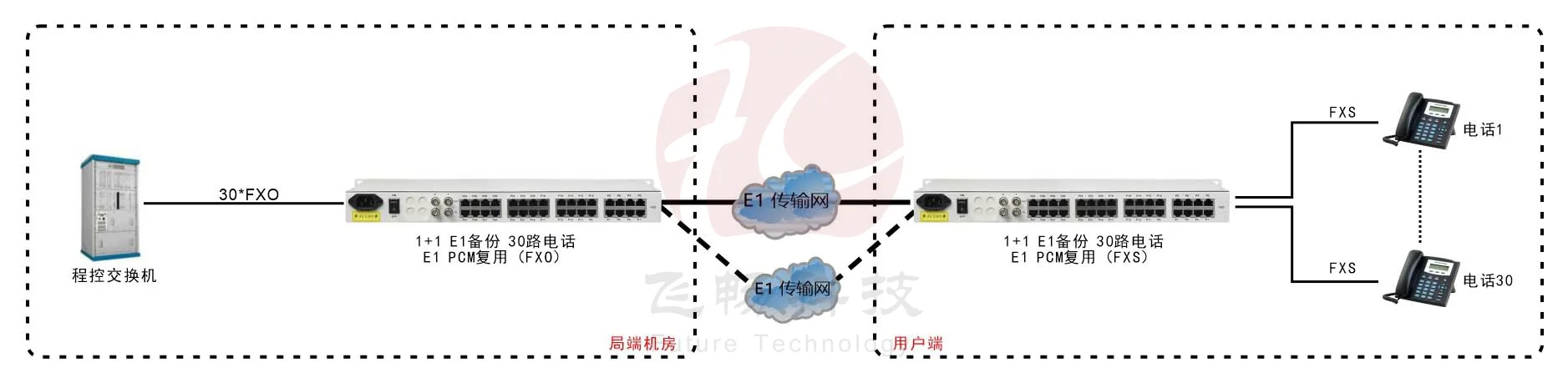

1+1E1备份 30路纯电话E1 PCM复用 方案图
注： 提供两个1+1备份E1接口，主备功能，主E1断路时，备用E1工作，保证业务不中断。
