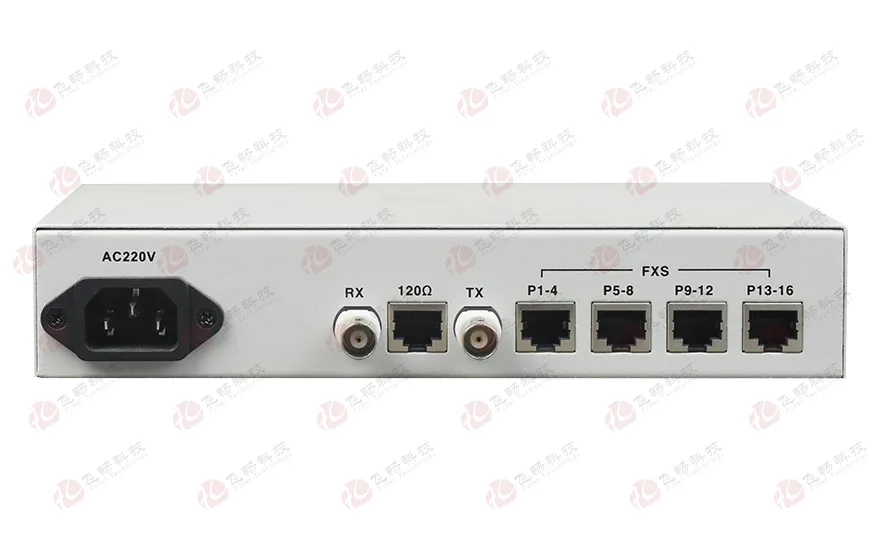

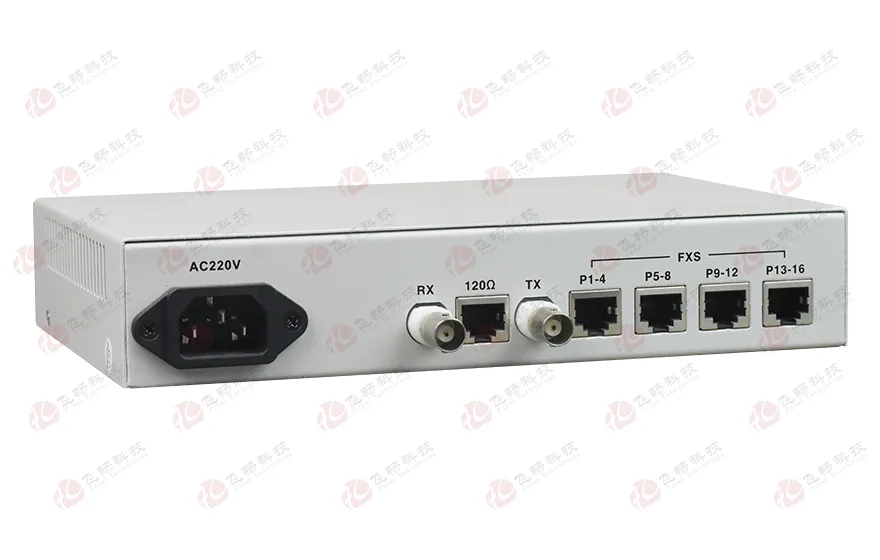

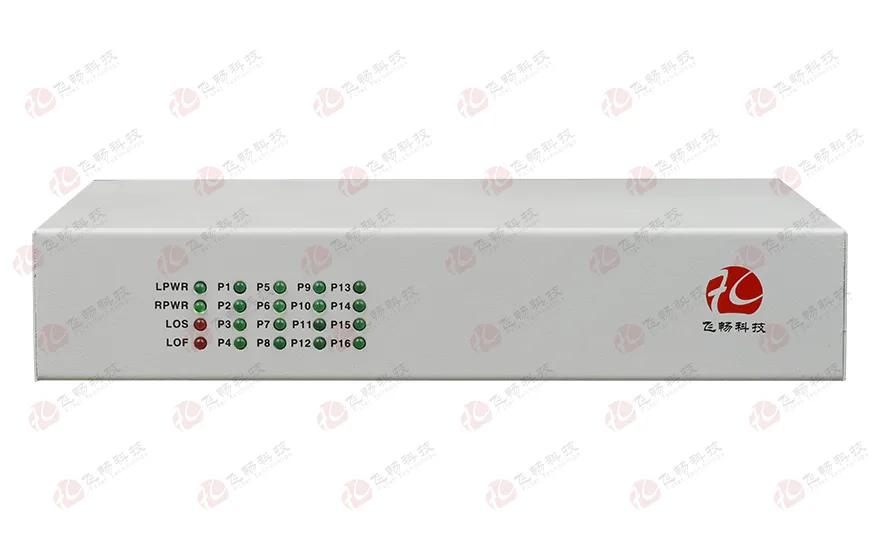

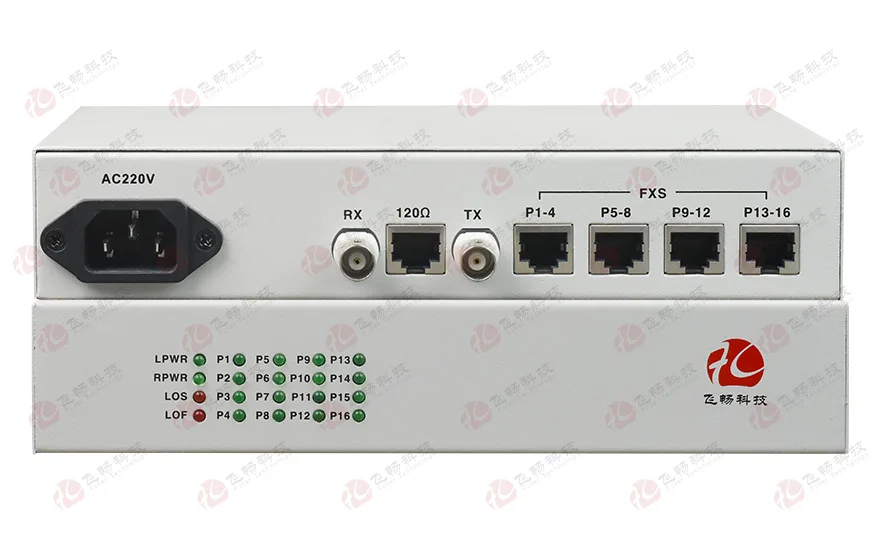

桌面型1-16路电话 E1复用

型号：FCC-E1O16/FCC-E1S16次留言分享

描述：E1复用提供1-16路电话本设备有桌面式与19英寸1U，支持4U插卡式，可SNMP网管；整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

产品描述

本设备为桌面型，有4U机架插卡型，可提供16路电话输出。设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。许多电信运营商的客户都是租用E1线路用于电脑联网，可采用本设备在E1租线上开通几路电话，这样总部与分公司之间就可以免费通话了。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 可监控对端告警状态；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 语音口支持FXO口和FXS口，EM2/4音频接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；

◆ 16路语音接入，支持来电显示功能和反极性计费功能；

◆ 支持各个站点的相互放号功能；

◆ 能检测E1信号丢失时为对端设备关机还是E1不通；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ 支持4U 17槽机框插卡式，可实现SNMP网管；

◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准；

技术参数

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω 非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ FXS 用户电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线音频接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: 216（长）X140（宽）X41（高）mm 桌面型
◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

应用方案

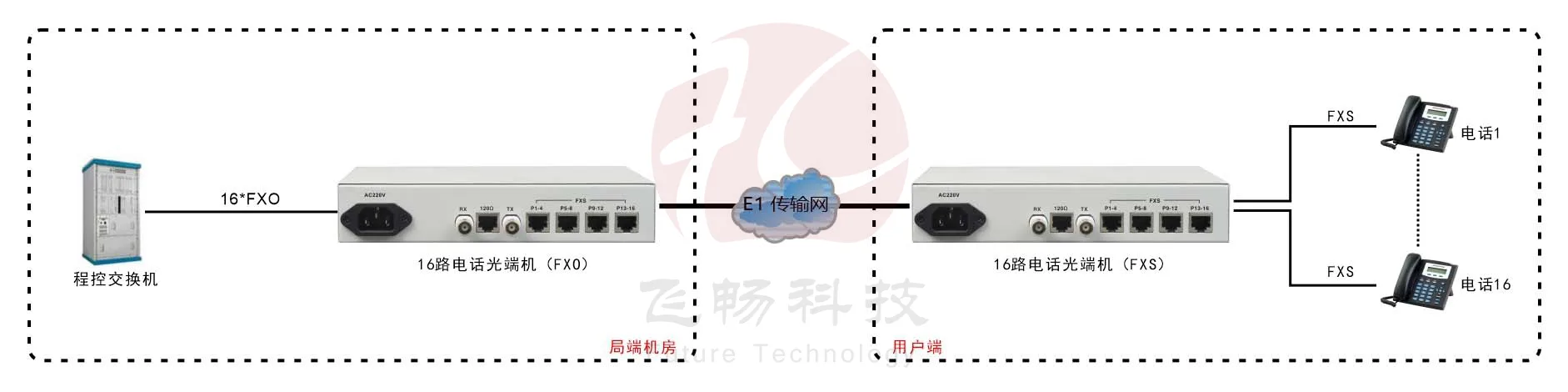

桌面型1-16路电话 E1 PCM复用

说明：
1：局端机房放E1转16路FXO设备（型号FCC-E1O16），接程控交换机PBX的用户接口；
2：用户端放E1转16路FXS设备（型号FCC-E1S16），可以直接连接电话机。

产品尺寸

产品视频

资料下载
