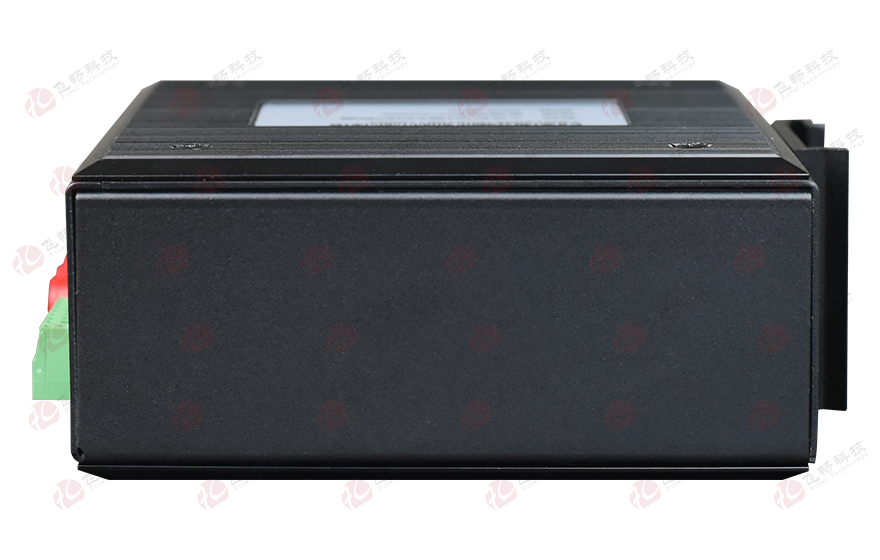

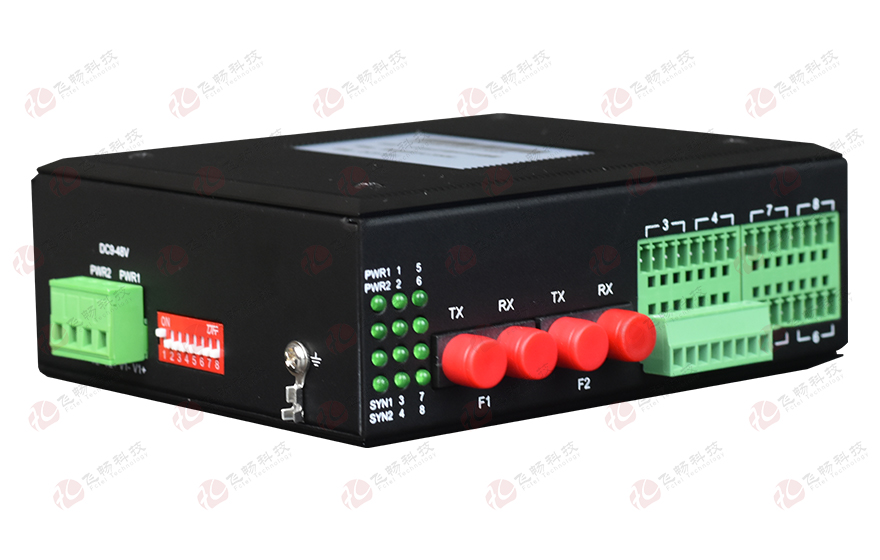

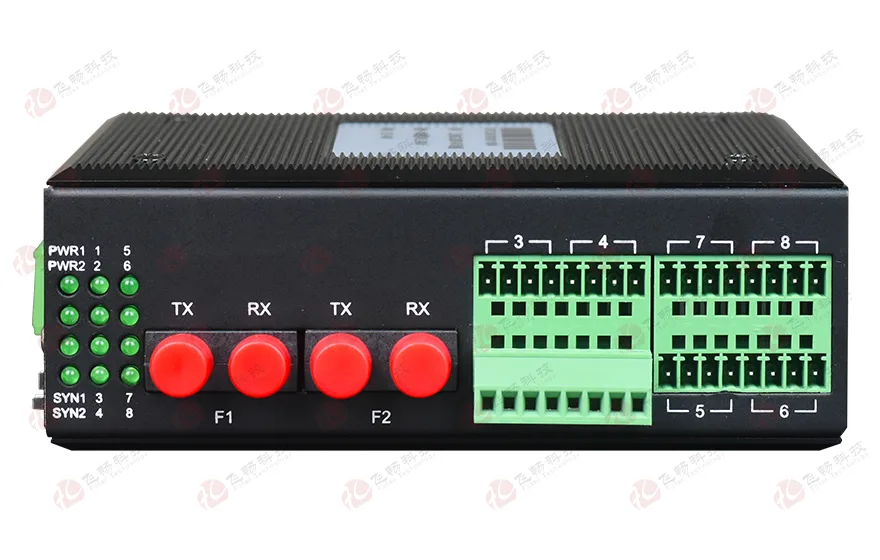

环网型4路串口光纤环网光端机

型号:SRing2004留言

描述:4路RS232/422/485在光纤中传输支持点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构

产品描述
     数据环网型光端机提供4路RS232/422/485在光纤中传输,支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,并可在此基础上组网为更复杂的网络拓扑结构,具有环网自愈保护功能。该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性。
功能特点
◆ 提供1-4路独立串口(RS232/422/485可选)通道,相互物理隔离,没有对应关系 ;
◆ 提供两光纤条线路,在线路故障时可自动切换,保证通信正常;
◆ 支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组合为更复杂的网络拓扑结构;
◆ 电接口采用独立电源模块供电,完全隔离了总线与设备间的地线回路;同时采用光电隔离技术,隔离内部通讯与总线数据信号,有效保护了通信设备免受电源地线回路和浪涌的干扰破坏;
◆ RS232/485/422三种数据接口可选,RS232支持3线RS232 (TXD,RXD,GND), 支持流控DCD,DSR,CTS;
◆ RS232/485/422通道可以传输异步从0-115200波特率自适应的串口数据;
◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV, 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
◆ 支持内部隔离,冗余双电源输入;
◆ 支持宽范围9-55V交流与直流电源输入;
◆ 电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;

技术参数
◆    光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
     单模1310/1550nm:≥-9dBm
     多模850nm:-18dBm
     多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆    RS232/422/485接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   连 接 器:     凤凰端子

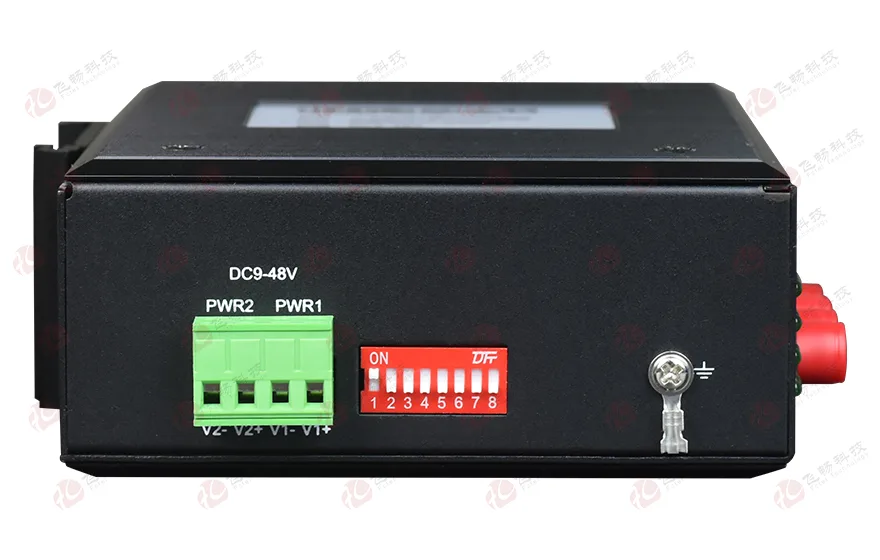

◆    电源

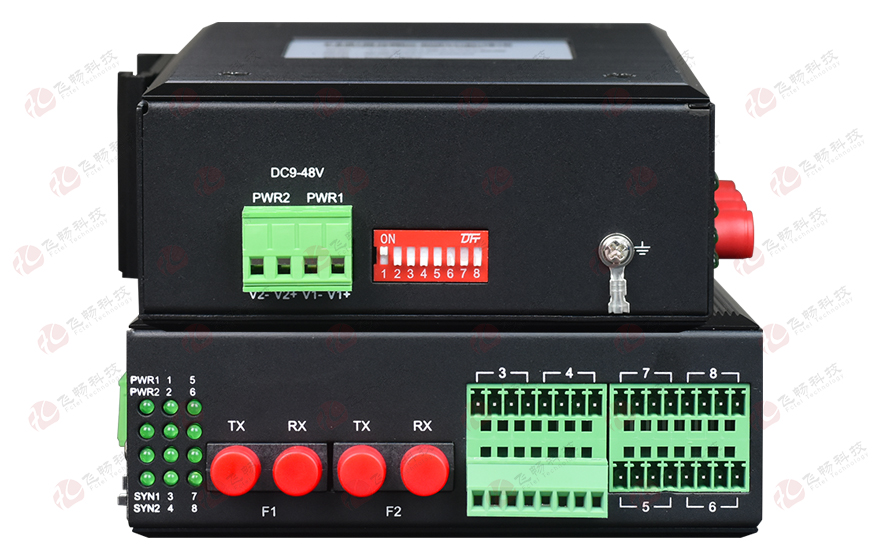

   冗余双电源输入:    DC9-48V 功耗<5W
   过载保护:           支持
   反接保护:           支持
   冗余保护:           支持
   接入端子:           4芯5.08mm间距插入式端子
◆    机械与产品尺寸
   外壳:                 IP40防护等级,铝合金材质
   尺寸:                133mm(长) x 120mm(宽) x 50.0mm(高)

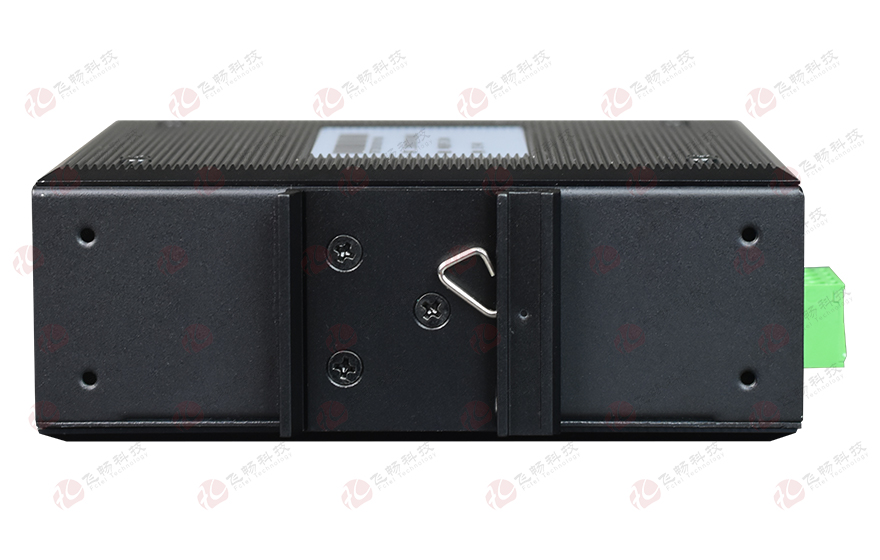

   安装方式:         导轨安装、壁挂式安装
   重量:                0.75kg/台
◆    工作环境
   工作温度:          -40℃ ~85℃
   工作湿度:          5% ~ 95% (无凝露)
   存储温度:          -40 ℃~ 90℃
   存储湿度:          5%~ 95% (无凝露)
应用方案

方案应用图例一

产品支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,

并可在此基础上组网为更复杂的网络拓扑结构

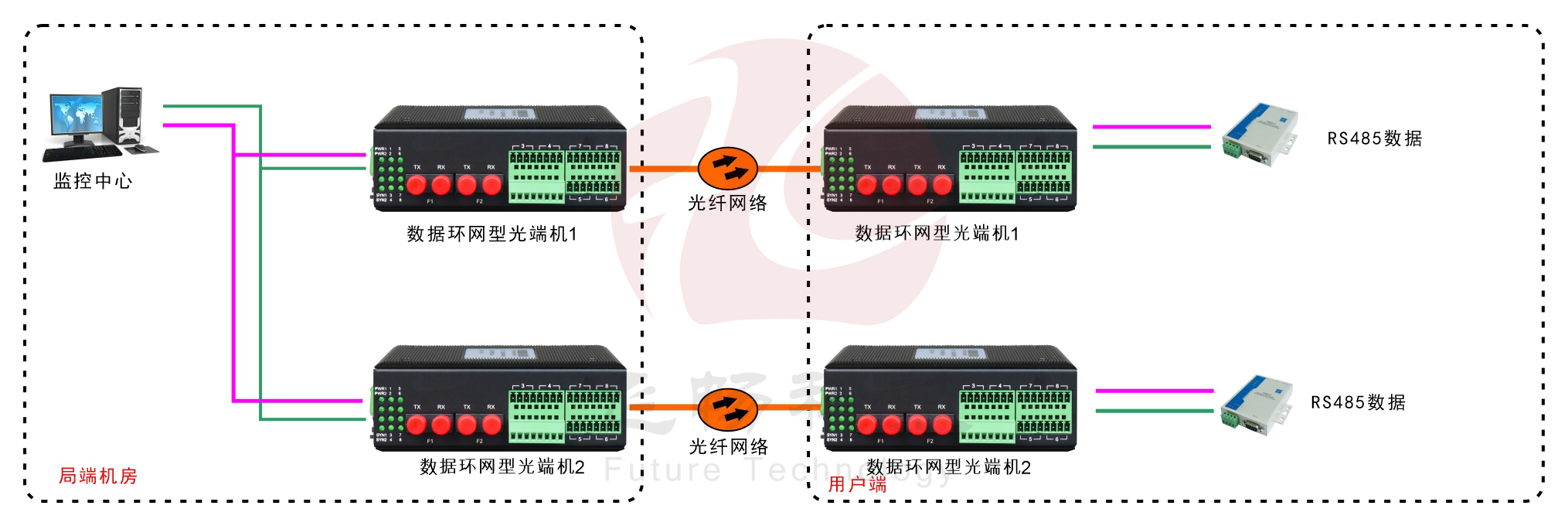

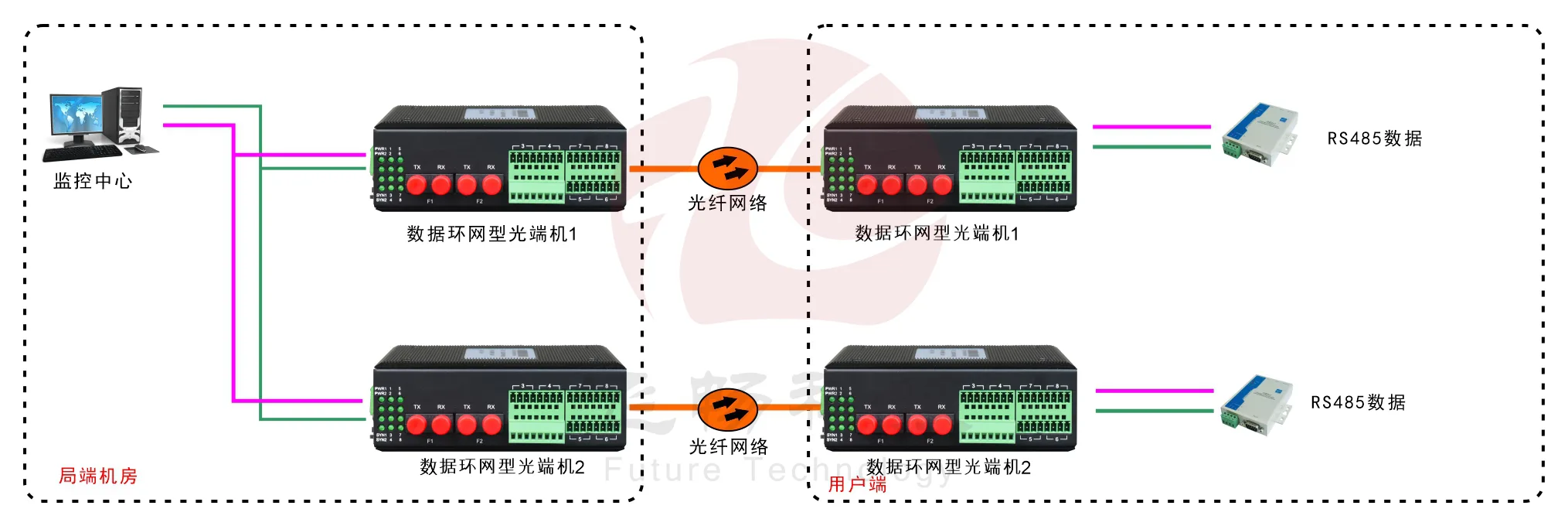

点对点(Point to Point) 应用场合:某些单独分散的总线节点间需要远距离通讯,或者受干扰严重需要电气隔离:

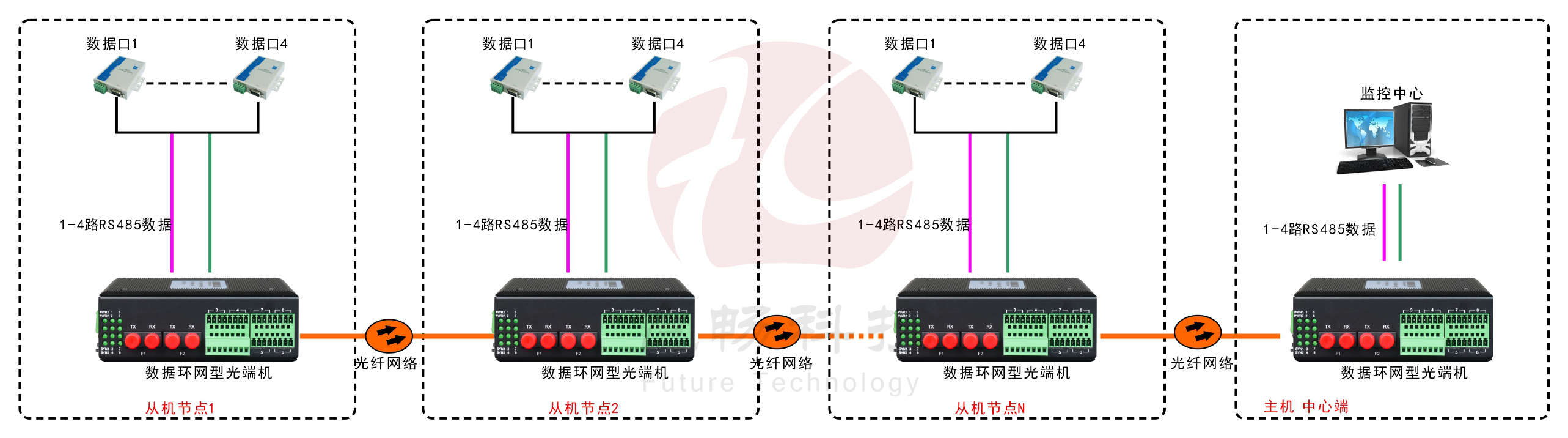

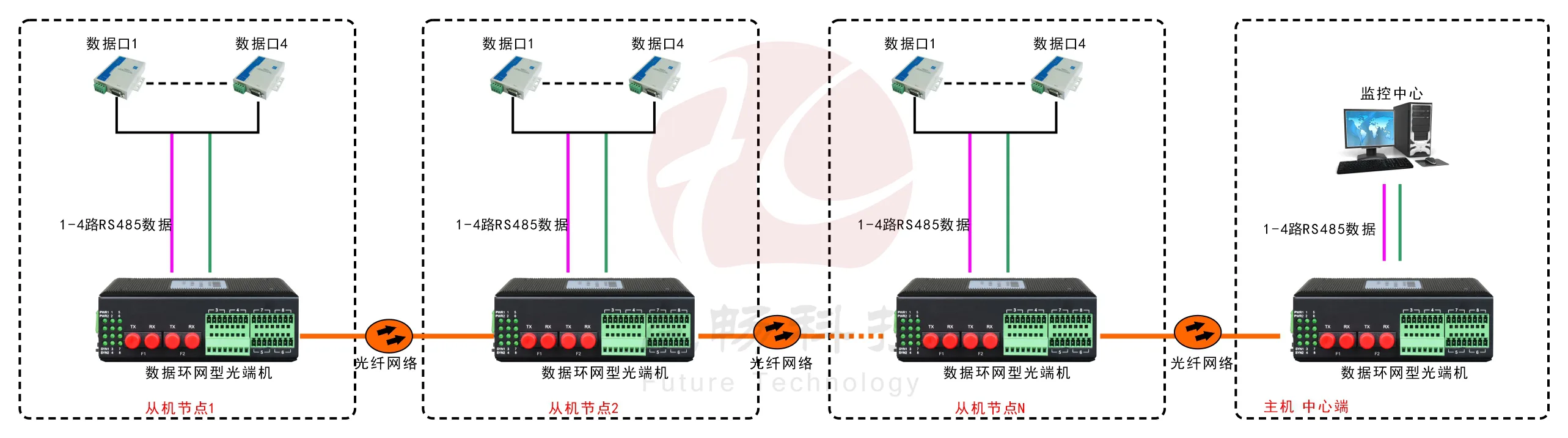

链型(Line) 应用场合:多个总线节点间需要远距离通讯,或者多个节点间需要完全的电气隔离抗干扰:

应用方案图例二

星型(Star)应用场合:多个节点之间需要改变总线链型拓扑方式,或者多个节点间需要完全的电气隔离时;



应用方案图例三

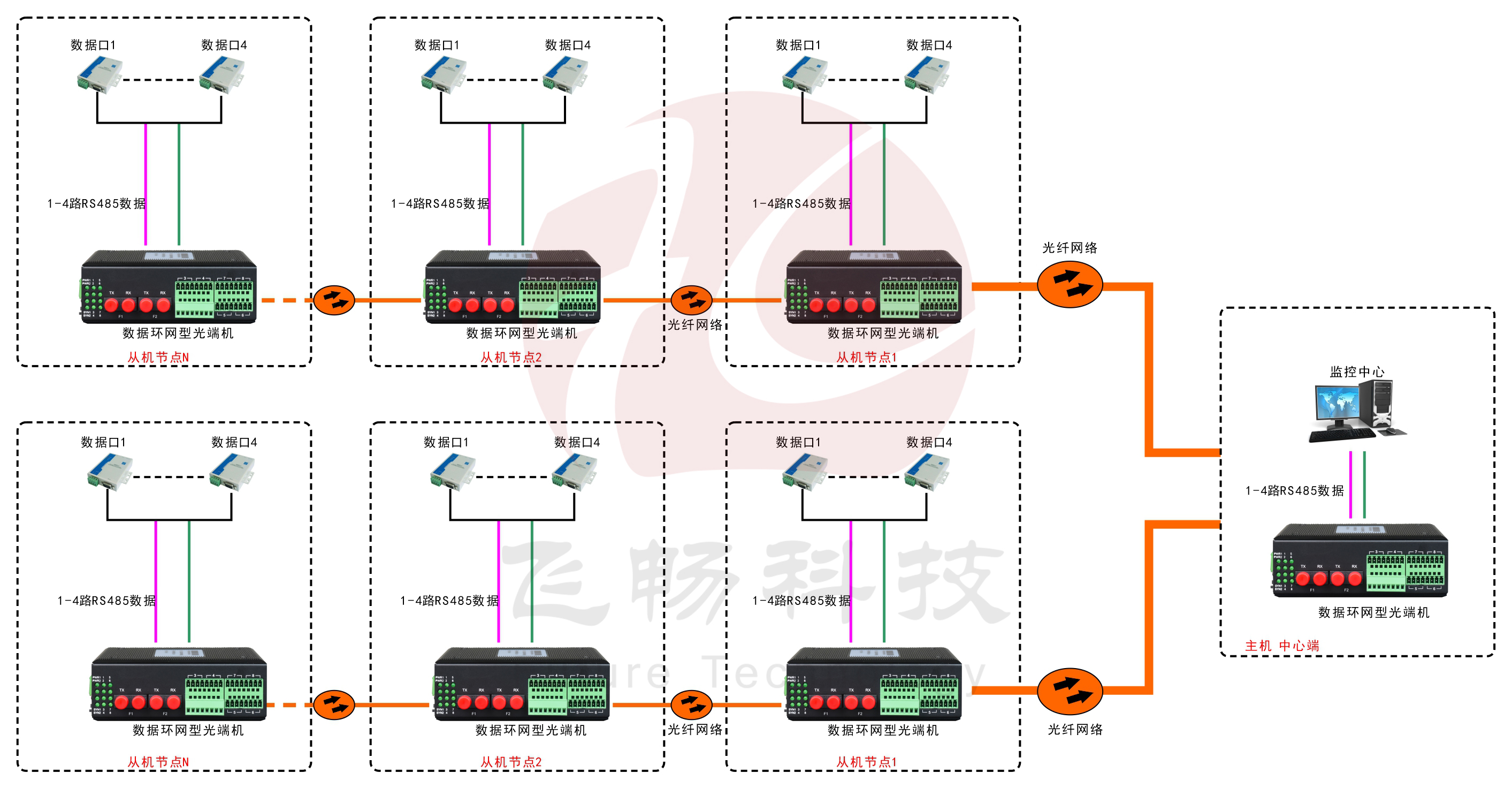

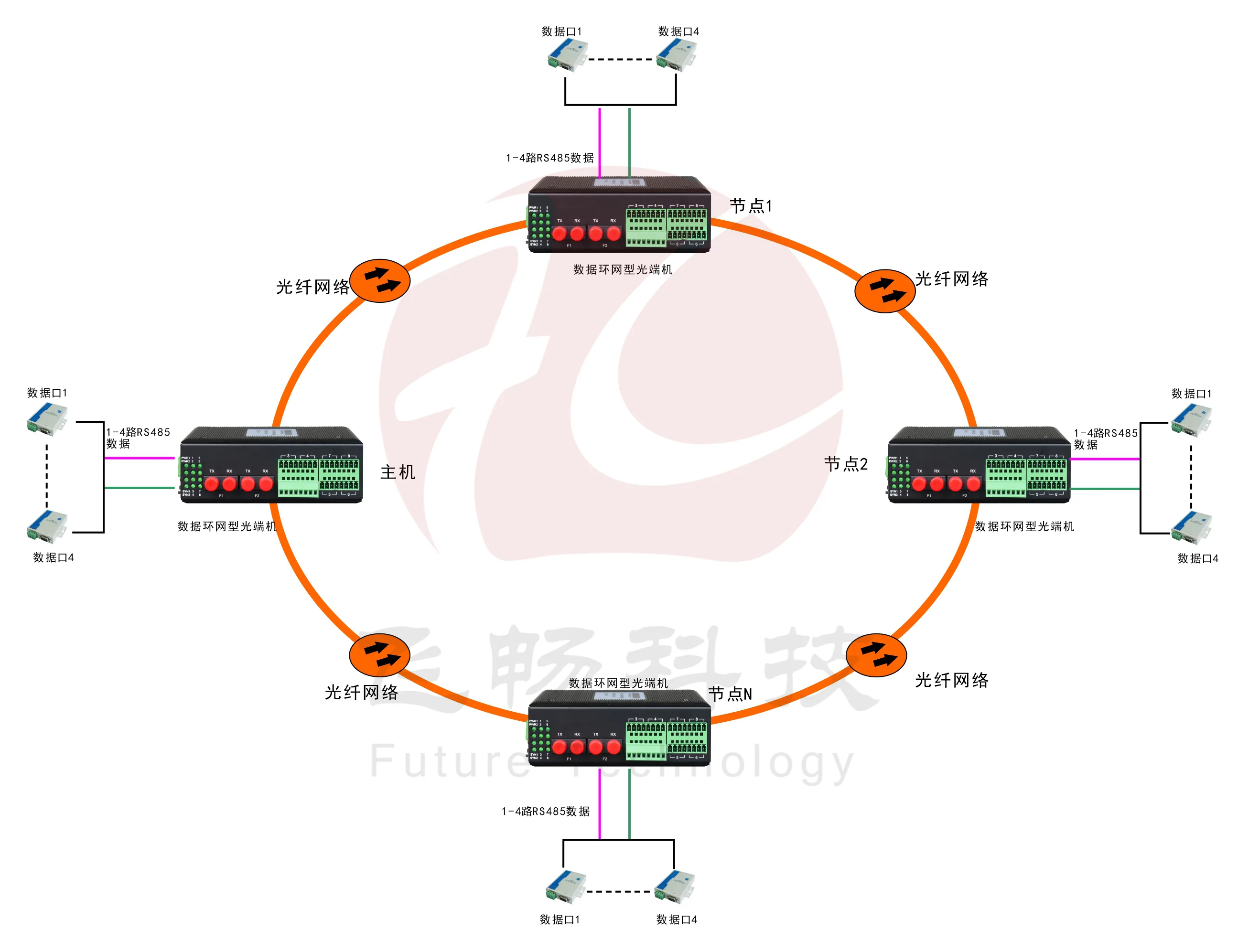

环形(Circle):应用场合:多个节点间需要提供冗余光纤链路保障总线可靠通讯时

 应用方案图例四




本系列产品应用灵活,同时,该系列产品可采用双光口实现双纤环网冗余功能,当某处光纤故障时,系统会在10ms内重建网络链路,保障系统的正常通信,

实现对总线信号传输的自愈保护功能,网络故障排除后系统会自动恢复;
