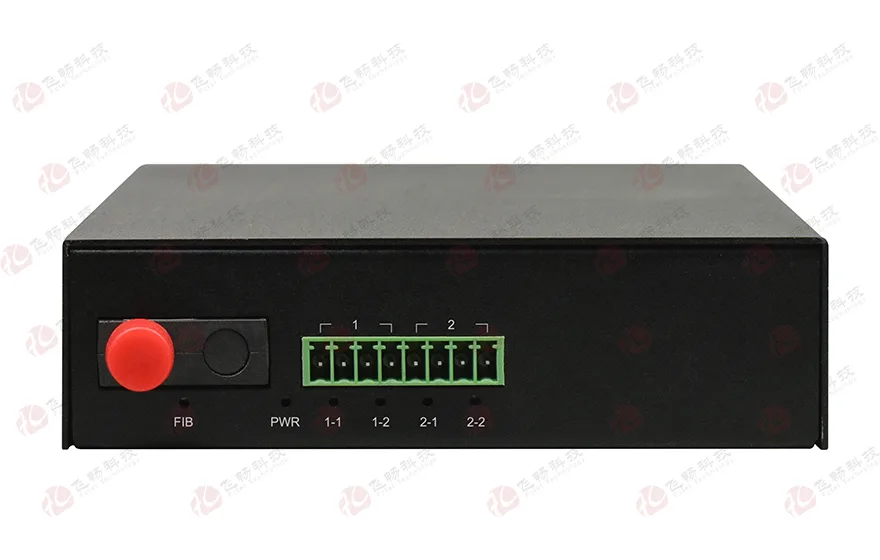

袖珍型单路串口光猫

型号:FCP-R1e/Q1e/D1e留言

描述:袖珍型RS232/422/485可选接口光猫采用大规模FPGA设计,支持异步RS232/RS485/RS422通信接口的光纤MODEM。

产品描述
       袖珍型RS232/RS485/RS422光猫采用大规模FPGA设计,支持异步RS232/RS485/RS422通信接口的光纤MODEM。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。使用普通的多模光纤,有效通信距离达4KM,使用普通的单模光纤,有效通信距离可达40KM以上,串行口的通信速率可达921.6KBPS。
       由于采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁,同时省去了原来使用铜线时的雷电浪涌保护设备投资。
功能特点
基于自主知识产权的集成电路;
接口类型RS232/RS485/RS422可选;
具备自动侦测串口信号波特率的能力;
自动检测设备收无光时是对端设备断电,或是光纤断线,并在LED上指示;
串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
串行数通道可以传输异步从300-921.6Kbps波特率自适应的串口数据;
可以组成E1串口转换器(A)---E1光纤Modem(B)---光纤转串口 Modem(C)的拓扑结构;

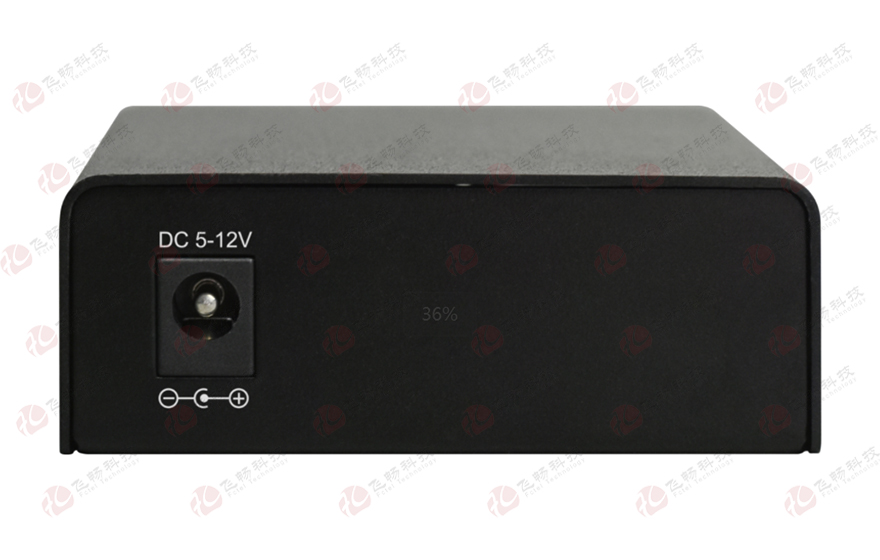

袖珍型设备电源为外置AC220V/5V电源适配器。
技术参数
◆ 光纤部分
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
 串行接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应Txd+) B(对应Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口:工业接线端子
◆ 电源需求

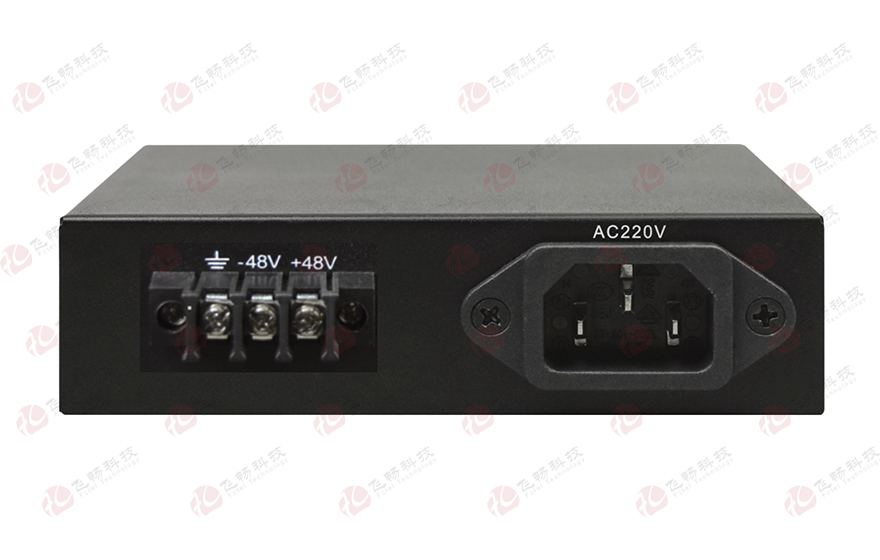

   系统电源:          AC180V ~ 260V;DC –48V;DC +24V
   功   耗:               ≤3W
◆ 尺寸大小
   外观结构:     93  (宽)X70  (深)X25(高)mm (电源外置)
   外观结构:     140(宽)X110(深)X30(高)mm (电源内置)
◆ 工作环境
   工作温度:          -10℃ ~50℃
   工作湿度:          5% ~ 95% (无凝露)
   存储温度:          -40 ℃~ 80℃
   存储湿度:          5%~ 95% (无凝露)

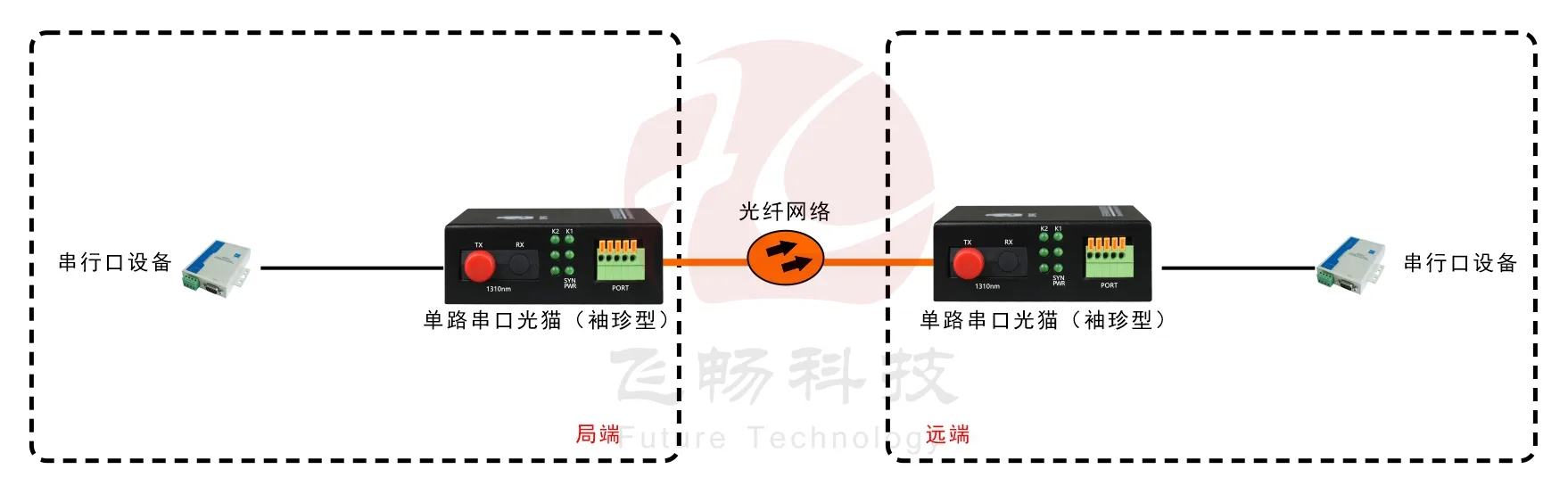

应用方案
袖珍型单路串口光猫
