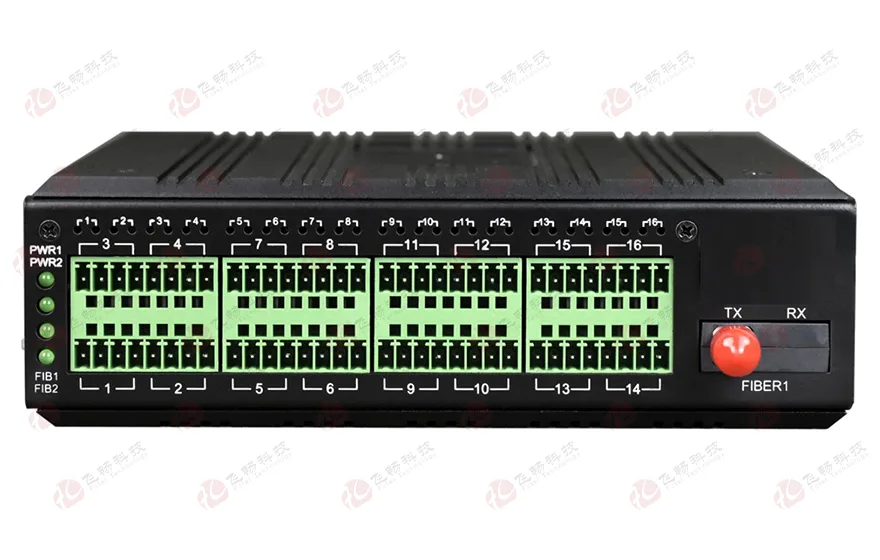

工业轨式 32路4-20mA 模拟量光端机(带断纤保持功能)

型号:留言

描述:本系列设备采用大规模FPGA设计,采用独创技术,可同时支持 1~32 通道模拟量信号(电流/电压)到光纤中继。该设备采用双电源供电,高性能FPGA可编程器件无MCU处理,高速转换,采样频

产品描述
本系列设备采用大规模FPGA设计,采用独创技术,可同时支持 1~32 通道模拟量信号(电流/电压)到光纤中继。该设备采用双电源供电,高性能FPGA可编程器件无MCU处理,高速转换,采样频率可以到20KHZ,12位 AD 转换芯片,解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了控制信号可靠性、安全性和保 密性,同时也解决了电缆传输距离受限的问题。
功能特点
◆ 该设备配对使用, 本端信号输入,对端信号输出;
◆ 支持 4~20mA,1-32路电流量;或支持 0~10V/0~5V,1-32 路电压量;32 路模拟量输入输出可任意组合;
◆ 32路模拟量的AD/DA 通道采用FPGA并行读写,非MCU顺序读写模式,每路模拟量时延<0.1ms;
◆ 每路模拟量通过FPGA读取高速采样数据 ,采样速率为5K 次/秒,远高于市场同类产品;
◆ 模拟量输出端带光纤断纤或输入端设备掉电后,模拟量输出保持最近断纤前的数值,用DIP开关设置开通,此功能不开通时,断纤后模拟量为0MA,或0V;
◆ 多模光纤/单模光纤可选,多模可传输 2KM,单模可传输 20KM,ST/SC/FC 接口可选;
◆ 具有信号故障保护功能;全方位显示电接口和光纤运行状态
◆ 4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准
◆ 支持宽范围交直流输入支持内部隔离,冗余双电源输入电源支持过载保护、防反接保护
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ IP40外壳防护等级,能够经受住恶劣环境的考验;

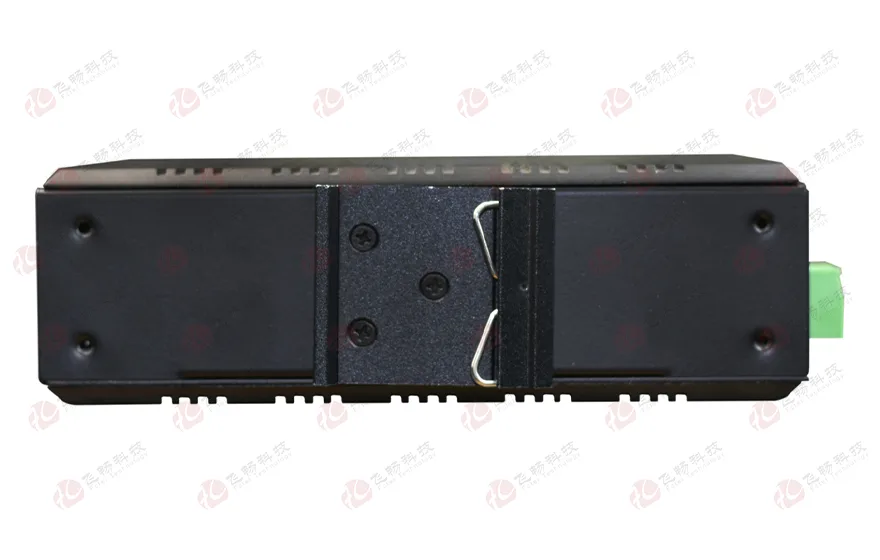

◆ 导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试,保修期:5年;
技术参数
◆ 光纤部分
光口:1
光纤:单纤双纤
光纤接口:FC/SC/ST/LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
单模1310/1550nm:≥-9dBm
多模850nm:-18dBm
多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
◆ 电流模拟量
输入输出范围: 0~20mA(包含 4~20mA)
分辨率: 12位
采样速率: 5K 次/秒
时间延迟: <0.1ms
最大负载能力: 600Ω
输入电阻: 125Ω
精度: 0.4%(常温)
◆ 电压模拟量
输入输出范围: 0~10V(包含 0~5V)
分辨率: 12位
采样速率: 5K 次/秒
时间延迟: <1ms
最大负载能力: 600Ω
输入电阻: 100ΚΩ
精度: 0.4%(常温)
◆ 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100000小时
◆ 产品规格

产品型号 FCP-A32G
产品功能描述 在光纤上同时传送32路模拟量接口
业务端口描述 1个光纤接口;32路模拟量接口

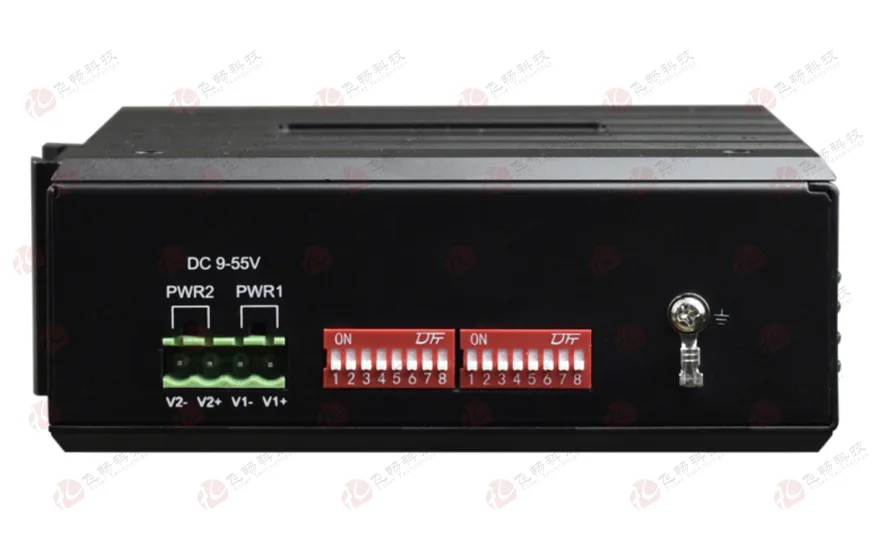

电源 冗余双电源输入:   DC12-48V 功耗<5W 过载保护:支持; 反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
外壳:IP40防护等级,铝合金材质
安装方式:导轨安装、壁挂式安装
产品尺寸 (长×宽×高)  162mm(长) x 132mm(宽) x 63.0mm(高)
重量 0.95Kg/台

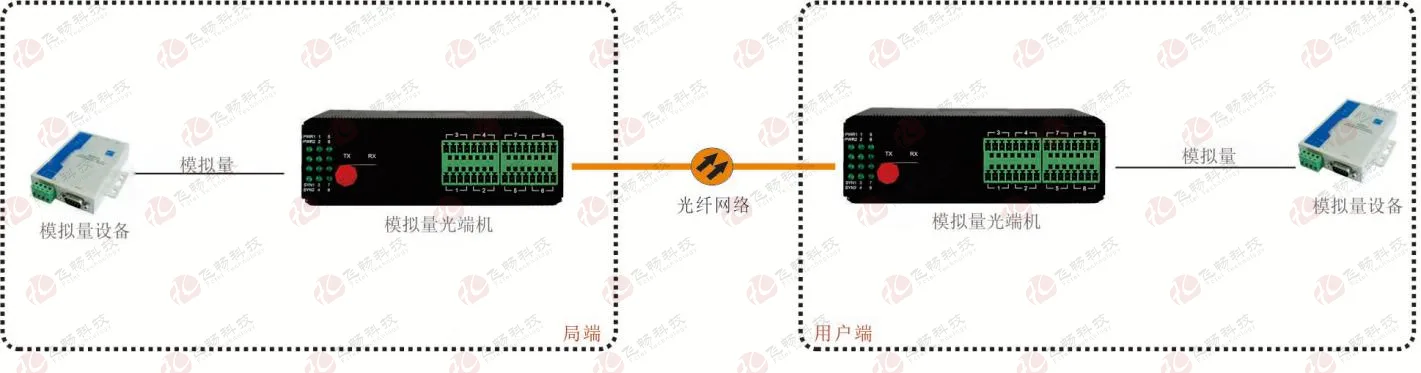

应用方案
