飞畅科技教你如何正确使用工业级交换机?

浏览次数:发布时间:2019-09-02

       工业交换机具有电信级性能特征,可耐受严苛的工作环境,产品系列丰富,端口配置灵活,可满足各种工业领域的使用需求。那么,我们在使用工业级交换机的过程中该如何正确使用呢?接下来就跟随飞畅科技的小编一起来看看吧!

        飞畅科技新推出工业级交换机,其本质应用功能与普通交换机相同。主要区别是面向工业应用环境做出适应,主要包括:

      (1)支持工业环境的导轨和壁挂安装方式;

      (2)电源输入方式多样且支持三电源冗余;

      (3)支持DIP拨码开关,方便管理和维护;

      (4)更强的环境适应能力,包括更宽的上下限工作温度、一定的防尘防腐能力、IP30防护等级以及增强的电磁兼容性。

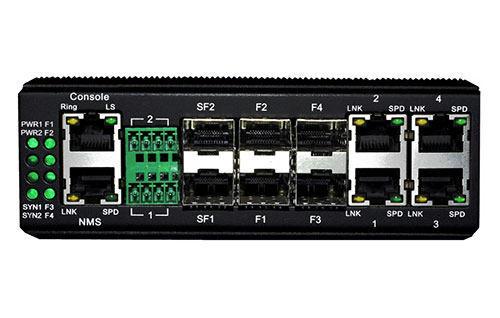

飞畅工业级产品图片
飞畅工业级产品图片

        下面以飞畅工业级交换机为例,从设备安装、电源连接、DIP模式开关、环境要求四个方面介绍工业交换机的使用方法。

        1、设备安装

        飞畅工业级背面默认已安装好DIN导轨座,可以直接安装在DIN导轨上。另外,设备还支持壁挂安装,背面有4个壁挂安装孔,搭配随机附带的壁挂安装套件。

        注意:如果需要壁挂安装,需要先将DIN导轨座拆下来。

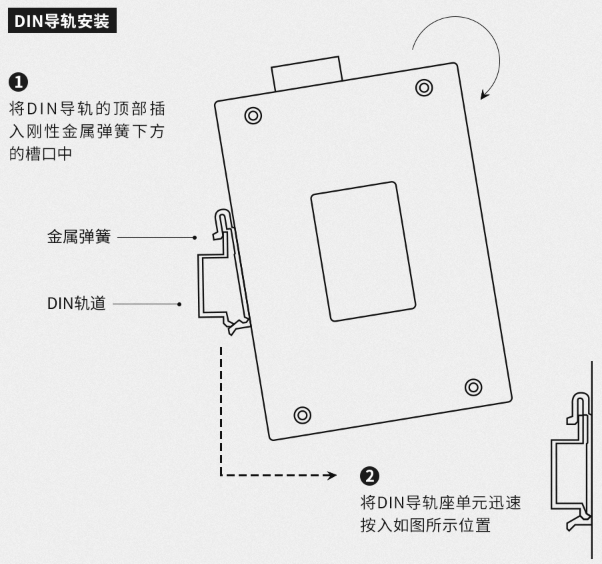

        DIN导轨安装方法

        安装方法如下图所示。

工业交换机DIN导轨安装方法

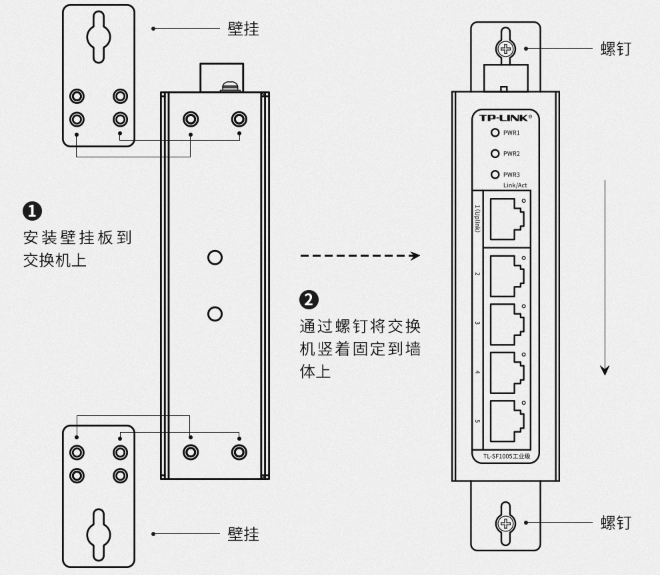

        壁挂安装方法

        用螺丝刀将DIN导轨座取下来,然后安装,安装方法如下图所示。
工业交换机壁挂安装方法



        2、电源连接

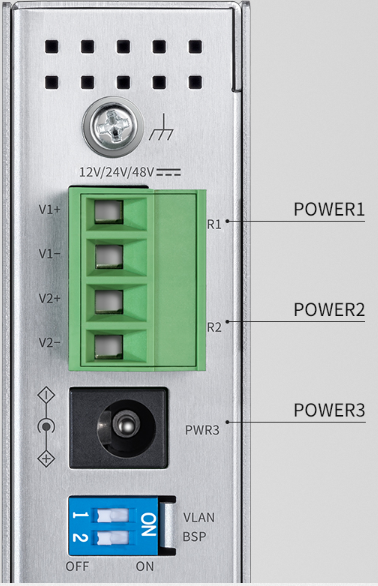

        飞畅工业级支持12/24/48V两路接线端子输入以及9.6-60V DC电源输入,三路电源互为备份,且支持反接保护、短路保护和浪涌保护,满足工业生产环境苛刻的稳定性要求,如下图所示。

工业交换机电源连接
       3、DIP模式开关

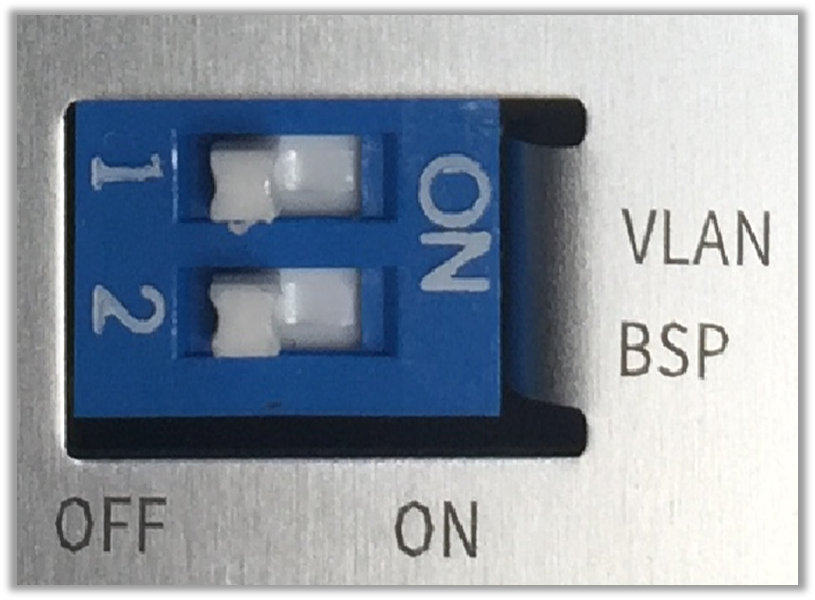

       飞畅工业级支持DIP拨码开关,可以通过拨码开关BSP(广播风暴保护)以及VLAN(VLAN隔离模式),方便设置与后期维护,如下图所示。

工业交换机DIP模式开关
        VLAN:VLAN隔离模式,默认关闭,所有接口均可以互相通信。开启后,2.3.4.5号端口均只能与1号上联口通信,请根据实际需要确定是否开启。

        BSP:广播风暴保护,默认关闭。开启之后,设备开启广播风暴保护功能,防止局域网广播风暴导致网络瘫痪,无法使用,一般建议开启。


        4、环境要求

        工作温度要求:飞畅工业级精选高规格工业级元器件,工作温度范围低温可达-40℃,高温可达75℃。

        防护等级:飞畅工业级采用全新铝合金外壳,稳定的结构设计,防摔、防腐、抗压,符合IP30级防护要求,可以有效防止直径大于2.5mm的固体颗粒进入。

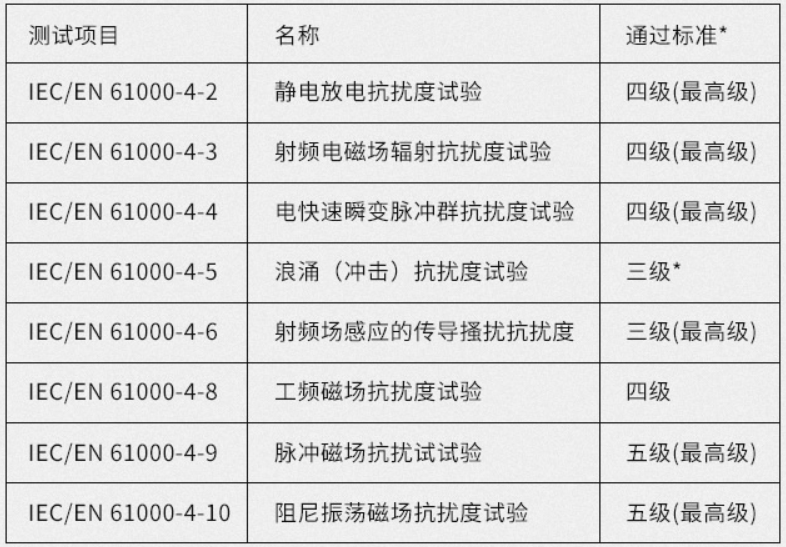

        电磁防护:飞畅工业级按照IEC/EN 61000-4标准设计,适应各种恶劣干扰环境。相比普通设备,工业交换机针对工业环境如电压波动、静态干扰、电磁影响等,做了更多保障机制。
工业交换机电磁防护

        好了,以上就是关于如何使用工业交换机的相关详细介绍,希望能对你有所帮助!飞畅科技,专业做光端机光纤收发器、工业交换机、协议转换器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140,400-0505-571。
