交换机可靠性配置——链路聚合详解

浏览次数：发布时间：2022-11-22

链路聚合介绍

链路聚合（Link Aggregation）是指将一组物理端口捆绑在一起作为一个逻辑接口来增加带宽的一种方法。通过两台设备之间建立链路聚合组（Link Aggregation Group），可以提供更高的通讯带宽和更高的可靠性，而这种提高不需要硬件的升级，并且还为两台设备的通讯提供了冗余保护。
链路聚合可以通过手工方式配置，由用户配置聚合组号和端口成员。在手工配置聚合组时，不会考虑到对端设备的汇聚信息，而将本端设备的端口进行汇聚，可能会出现一端汇聚端口和另一端汇聚端口不一致的错误配置，从而形成环路。基于 IEEE802.3ad 标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚的协议，为交换数据的设备提供一种标准的协商方式，LACP 根据设备端口的配置（既速率双工基本配置管理 KEY）形成聚合链路并启动聚合链路收发数据。聚合链路形成后， LACP 负责维护链路状态，在聚合条件发生变化时，自动调整或者解散链路聚合，从而使两端设备对端口加入或者退出某个动态汇聚组达成一致。

链路聚合工作模式

本设备支持三种聚合方式，分别是手工聚合、静态聚合、动态聚合，各聚合方式如下：手工聚合、静态聚合以及动态聚合。

手工聚合

手工负载分担模式链路聚合是应用比较广泛的一种链路聚合，大多数运营级网络设备均支持该特性，当需要在两个直连设备间提供一个较大的链路带宽而对端设备又不支持LACP 协议时，可以使用手工负载分担模式。

静态聚合

静态 LACP 模式链路聚合是一种利用 LACP 协议进行参数协商选取活动链路的聚合模式。该模式由 LACP 协议确定聚合组中的活动和非活动链路，又称为 M∶N 模式，即 M 条活动链路与 N 条备份链路的模式。这种模式提供了更高的链路可靠性，并且可以在 M 条链路中实现不同方式的负载均衡。静态聚合组是有手工创建的。

动态聚合

动态汇聚和静态汇聚原理类似，只是动态汇聚中所有端口都是通过协议确定，而不是像静态汇聚通过协议在指定端口中确定汇聚相关端口。聚合组的形成不需要手工干预，由协议自动生成。

负载分担

链路聚合功能工作过程中，发送报文会根据一定的负载分担算法将不同的报文从不同的端口进行传输，系统目前支持基于源 MAC 地址/目的 MAC 地址/源 IP 地址/目的 IP 地址/ 源端口/源 IP 端口/目的 IP 端口共七种负载分担算法，用户仅需要选择对应的负分担算法，具体算法由底层决定。

链路聚合设置

全局设置

配置步骤：
1．在导航栏中选择[高级配置/链路聚合/全局设置]，进入链路聚合[全局设置]界面。
2．在链路聚合全局设置界面中可以查看链路聚合的全局配置。
3．如需修改链路聚合的全局配置，可在 LACP 配置框中修改相应配置，然后单击<应用>，如下图所示

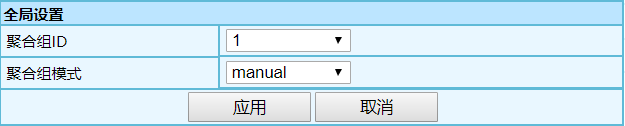

4．如需添加聚合组，单击<设置>，如下图所示，单击<应用>生效，如配置项填写有误，会有相应的提示。

配置项说明
链路聚合[全局配置]的相关界面的配置项说明。
表 1 链路聚合[全局配置]界面的配置项说明

配置项	说明
管理状态	链路聚合全局使能开关。开启：使能链路聚合功能；关闭：关闭链路聚合功能。
系统优先级	设置链路聚合系统优先级，范围为 0-65535，默认值为 32768。优先级值越小则越优。
负载分担算法	系统支持根据报文中的源端口、源 MAC、目的 MAC、源 IP、目的 IP、源 IP 端口、目的 IP 端口中的一种或多种计算负载端口；
设置	先在聚合组的显示栏前的选中框中选中需要修改配置的聚合组，然后单击<设置>，即可对相应聚合组配置进行修改。

表 2 链路聚合[全局配置]的设置界面的配置项说明

配置项	说明
聚合组 ID	聚合组 ID 信息；
聚合组模式	设置聚合组的模式： manual：手工模式，该模式下，聚合组成员端口的加入由手工配置完成，且端口 LACP 协议处于关闭状态； static：静态模式，该模式下，聚合组成员端口的加入由手工配置完成，但端口的 LACP 协议处于开启状态。
最小链路数	配置聚合组的最少活动端口数，范围为<0-8>，且值不能大于最大链路数。
最大链路数	配置聚合组的最多活动端口数，范围为<0-8>，且值不能小于最小链路数。
成员端口列表	配置聚合组的成员端口。

链路聚合端口设置

配置步骤
1．在导航栏中选择[高级配置/链路聚合/端口配置]，进入链路聚合[端口配置]界面，如下图所示。

2．在链路聚合[端口配置]界面中可以查看端口的链路聚合相关配置。

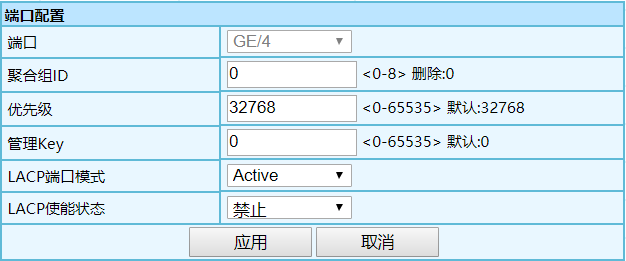

3．如需修改端口的链路聚合配置，单击对应端口显示栏后的<修改>按钮，进入端口配置界面，如下图所示。

4．选择或填写需要修改的配置项，单击<应用>生效，如配置项填写有误，会有相应的提示。

配置项说明
链路聚合[端口配置]的相关界面的配置项说明。
表 3 链路聚合[端口配置]界面的配置项说明

配置项	说明
修改	修改端口的链路聚合相关配置。

表 4 链路聚合[端口配置]的修改界面的配置项说明

配置项	说明
端口	端口名称信息；
聚合组 ID	表示端口所在聚合组的 ID。
优先级	端口的链路聚合优先级，范围为<0-65535>，默认值为 32768。优先级值越小则越优。
LACP 端口模式	端口在 LACP 协议中的主从模式： active：主动模式，该模式下，端口使能 LACP 协议后会主动发送协议报文。 passive：被动模式，该模式下，端口不会主动发送协议报文，而只有当收到协议报文时才会发送。注：端口默认为 active 模式。
LACP 超时模式	端口在 LACP 协议中的超时模式： fast：快速超时模式，该模式下，超时时间为 1s。 slow：慢速超时模式，该模式下，超时时间为 30s。注：端口默认为 slow 模式。
LACP 使能状态	端口的 LACP 使能状态：使能：开启端口的 LACP。禁止：关闭端口的 LACP。注：端口默认为禁止状态。

链路聚合信息

配置步骤

1．在导航栏中选择[高级配置/链路聚合/聚合信息]，进入链路聚合[聚合信息]界面。

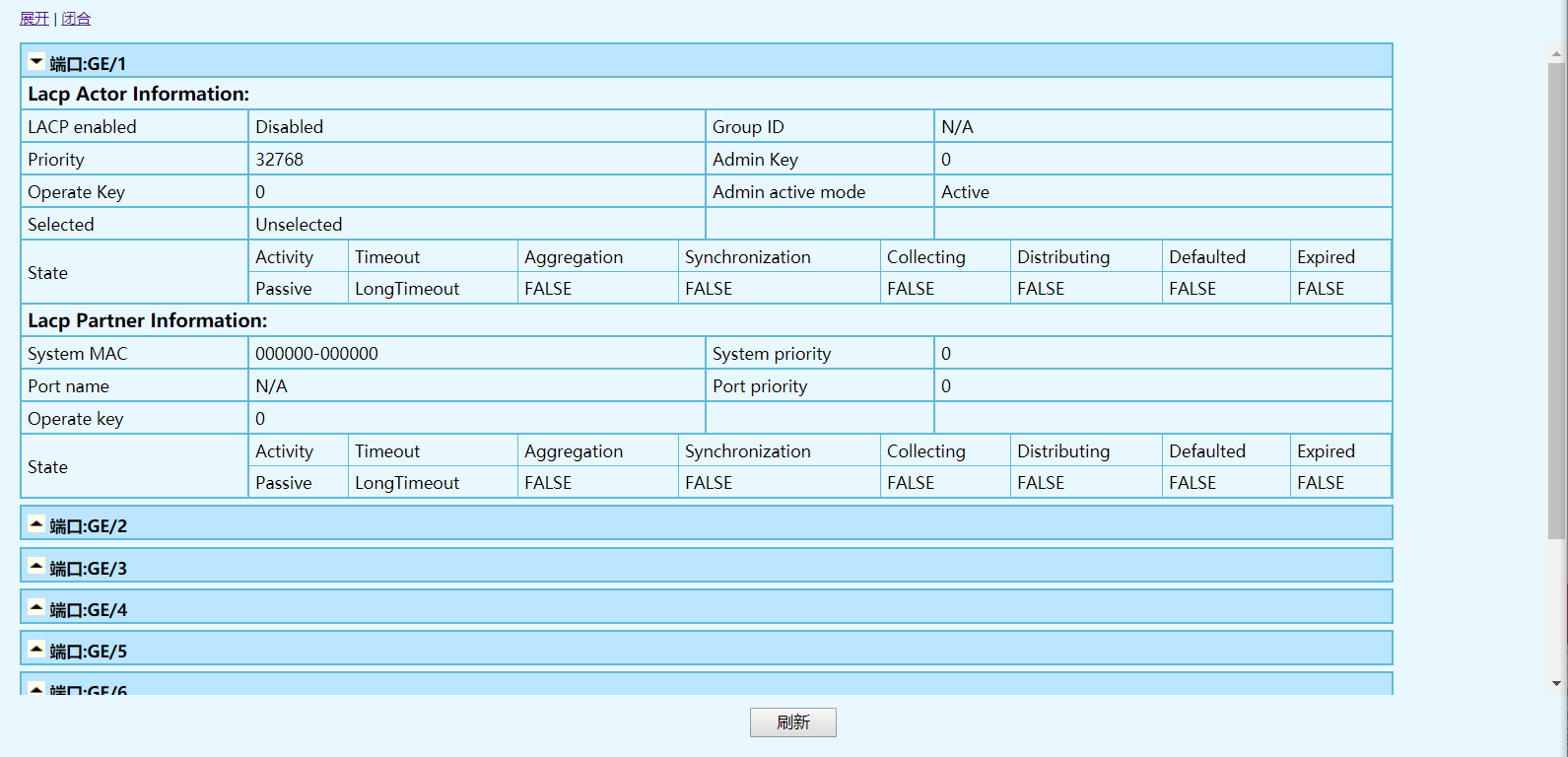

2．在链路聚合[聚合信息]界面中可以查看所有端口的链路聚合相关信息，如下图所示。
3．单击<刷新>，查看各端口的最新聚合信息。

飞畅科技，专业做电话光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140。
