一文读懂常见的网络拓扑结构

浏览次数:发布时间:2022-11-04

网络拓扑(Network Topology)结构是指用传输介质互连各种设备的物理布局或逻辑布局。

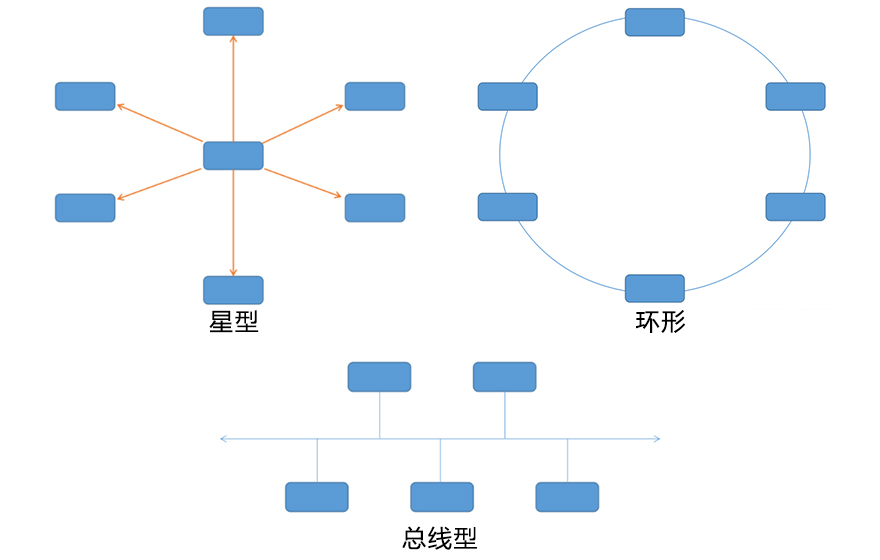

常见的网络拓扑结构有以下3种:1.总线型网络拓扑结构;2.星型网络拓扑结构;3.环形网络拓扑结构;





一、总线型网络拓扑结构

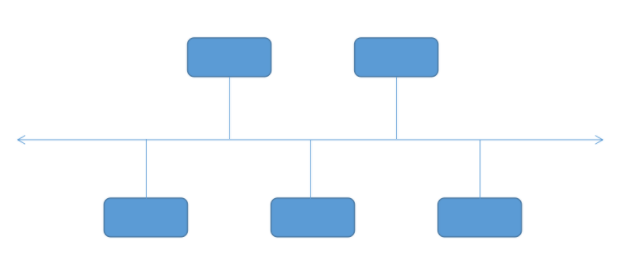

总线拓扑结构是将网络中的各个节点设备用“一根总线”连接起来,实现计算机网络的功能。任何连接在总线上的设备都能在总线上发信号,并且所有设备都能接收信号。总线型拓扑结构图如下:




优点:

1、结构简单。

2、节点的增、删和位置的变动较容易。

3、系统的扩充性能好。

4、多个节点共用一条传输信道,信道利用率高。

缺点:

1、总线的传输距离有限,通信范围受到限制。

2、负载重时,线路的利用率较低。

3、网络延迟时间不确定,故障隔离和检测困难。



二、星型网络拓扑结构

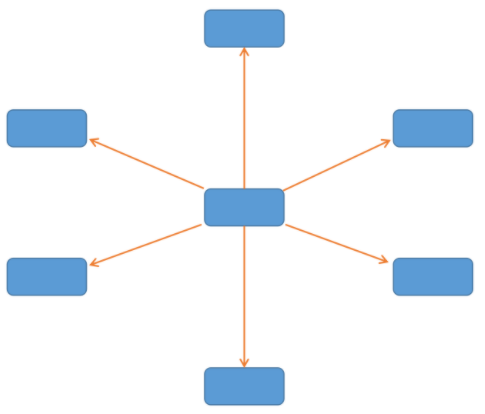

星型拓扑结构中,中央汇聚节点单元以放射状连接到网中的各个结点。网络中的各节点通过点到点的方式连接到一个汇聚节点(多光汇聚型交换机)上,由该汇聚节点向每个目的节点传送信息。星型拓扑结构图如下:





优点:

1、结构简单,连接方便,管理和维护都相对容易,重新配置灵活。

2、各节点与中央交换单元直接连通,各节点之间通信必须经过中央单元转换,故障隔离和检测容易。

3、网络延迟时间短,传输误差低。

缺点:

1、安装和维护的费用较高。

2、共享资源的能力较差。

3、一条通信线路只被该线路上的中央节点和边缘节点使用,通信线路利用率不高。

4、对中央节点要求相当高,一旦中央节点出现故障,则整个网络将瘫痪。



三、环型网络拓扑结构

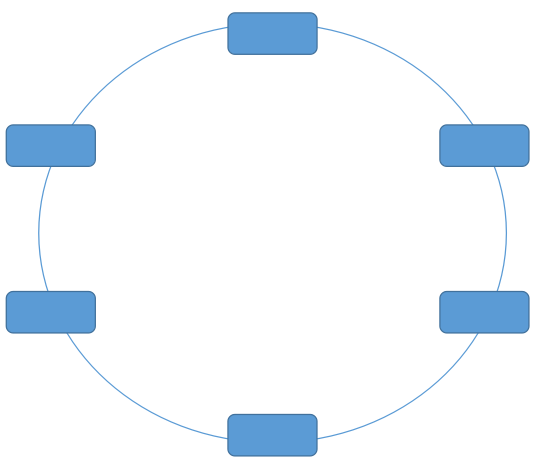

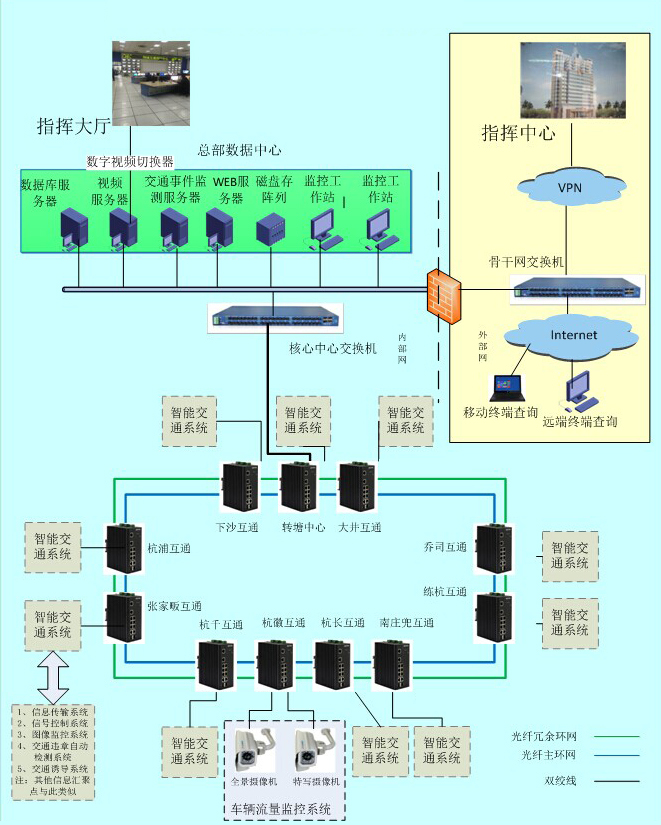

环型拓扑结构:将信息传输线路构成个封闭的环型, 各结点通过中继节点连入网内,各中继节点间首尾相接,信息单向沿环路连点传送。各节点通过通信线路组成闭合的回路,环中数据只能单向传输。环型拓扑结构图如下:





优点:

1、环型网中信息的流动方向是固定的,两个节点仅有一条通路,路径控制简单;

2、有旁路设备,节点一旦发生故障,系统自动旁路,可靠性高;结构简单,节点的增、删和位置的变动较容易。

缺点:

1、环型拓扑结构的媒体访问控制协议都采用令牌传递的方式,在负载很轻时,信道利用率相对来说就比较低。

2、信息要串行穿过多个节点,在网中节点过多时传输效率低,系统响应速度慢;

3、故障检测困难。因为不是集中控制,故障检测需在网上各个节点进行。

4、由于环路封闭,扩充较难。



四、混合网络型拓扑结构


混合型网络拓扑结构就是指同时使用上面的3种网络拓扑结构种两种或两种以上的网络拓扑结构。


这种网络拓扑结构是由星型结构和总线型结构的网络结合在一起的网络结构,这样的拓扑结构更能满足相对于前三种结构更大的网络拓展,不但在解决星型网络在传输距离上局限的同时,又解决了总线型网络在连接用户数量的限制。这种网络拓扑结构同时兼顾了星型网与总线型网络的优点,在缺点方面得到了一定的弥补。

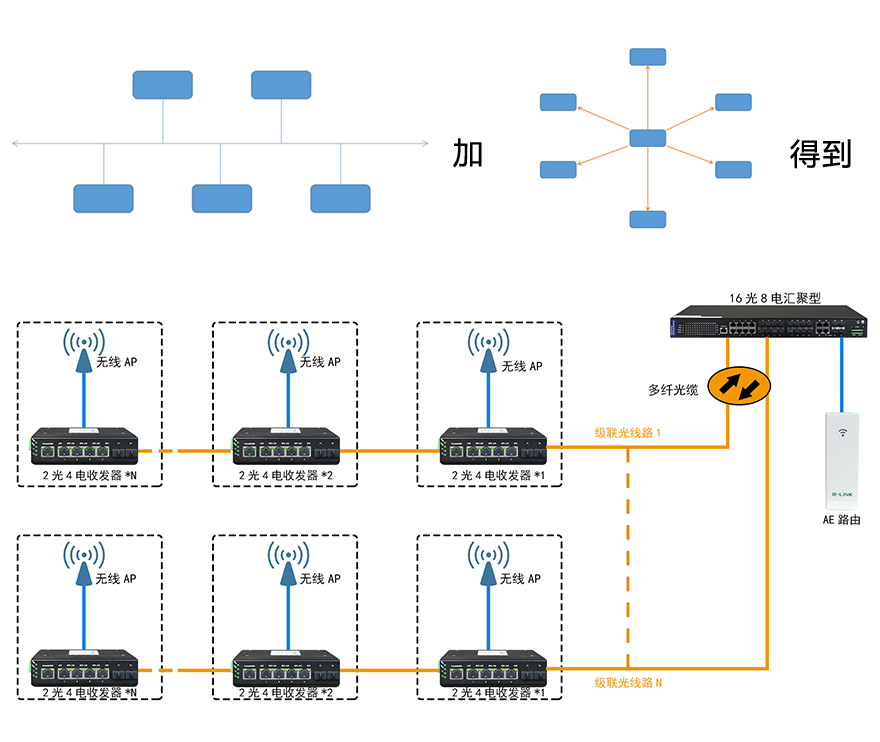

例如上图:是多条总线结构(手拉手级联)连接到一台汇聚交换机,组合成更大的复合型网络。
