ERPS配置实例

浏览次数:发布时间:2022-10-19

ERPS配置实例:

本次测试使用了一台24+4交换机FC4M-G24G),5台4光8电交换机(FCM-G1-G8GF4);
注:同系列产品配置设置通用。

首先确定每台设备需要修改的预设IP(本次测试预设IP为192.169.1.10 - 15;
测试用电脑IP为192.169.1.100;

IP修改步骤:
1、用网线将交换机单独直连PC;

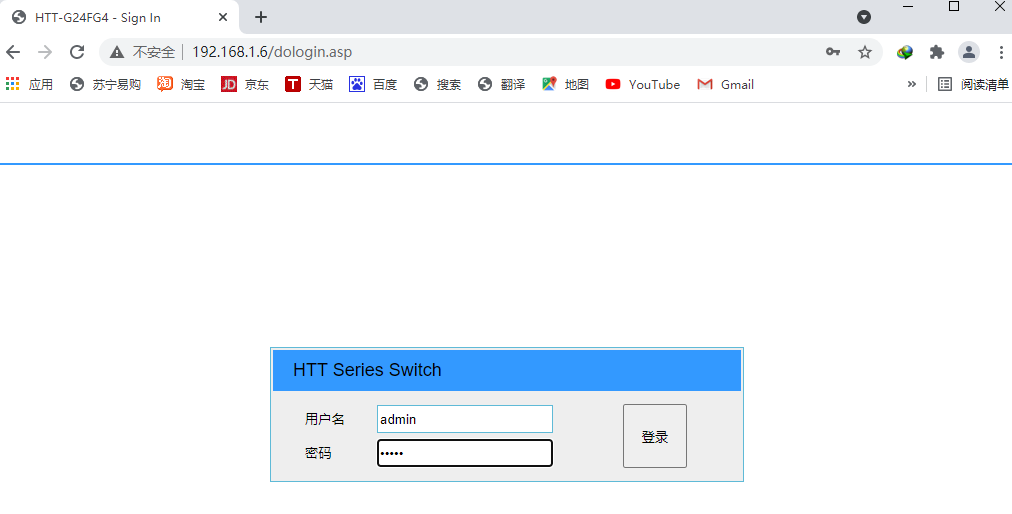

2、浏览器访问默认IP 192.168.1.6;

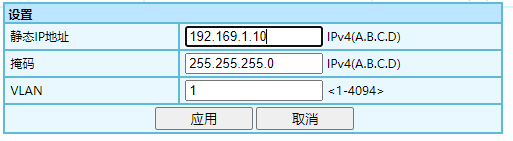

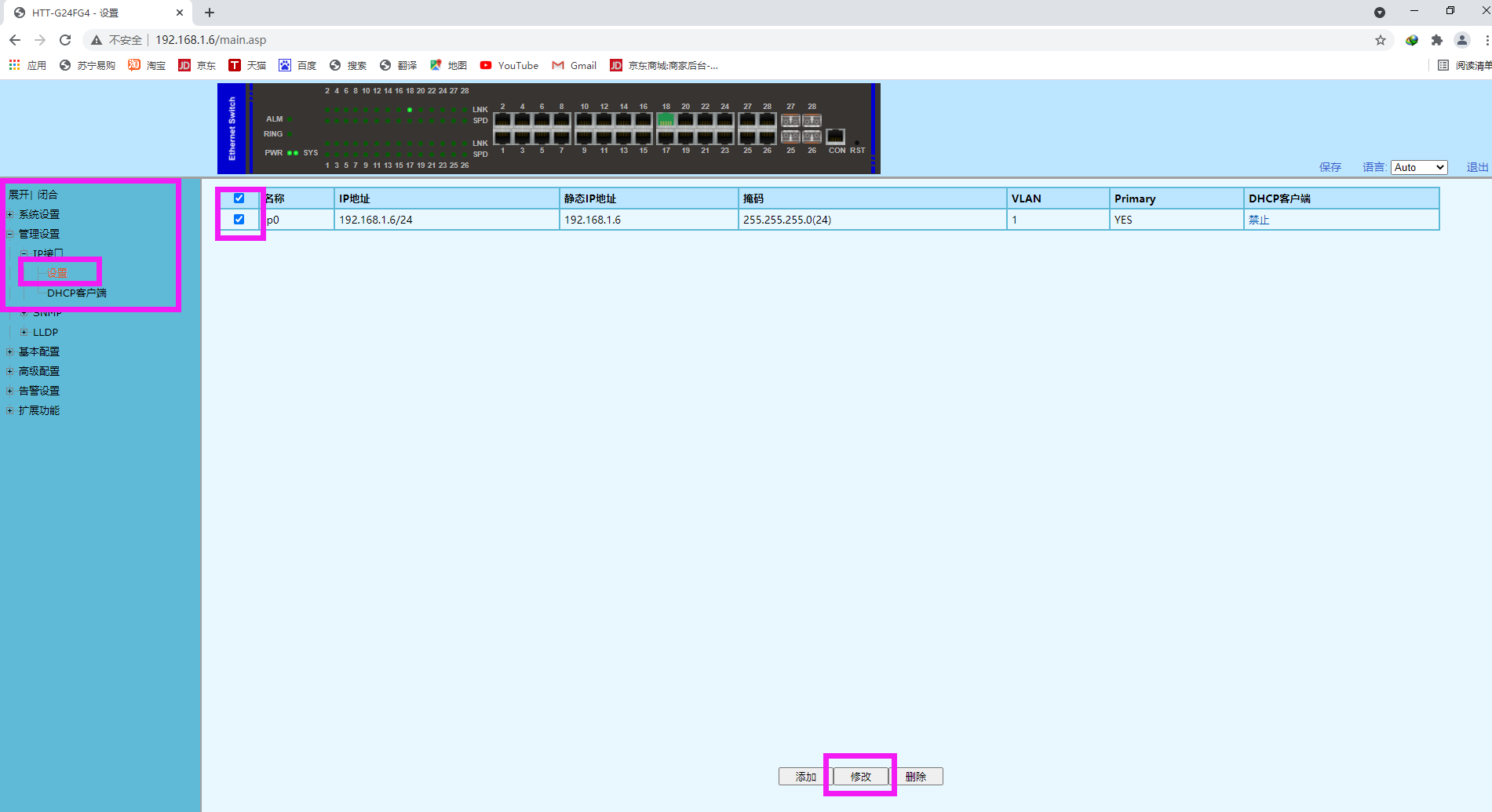

3、登录后在导航栏中:[管理设置]—[IP接口]—[设置]中勾选当前IP设置然后点击下方[修改]按键。

4、将IP修改为新IP后,访问新IP地址。

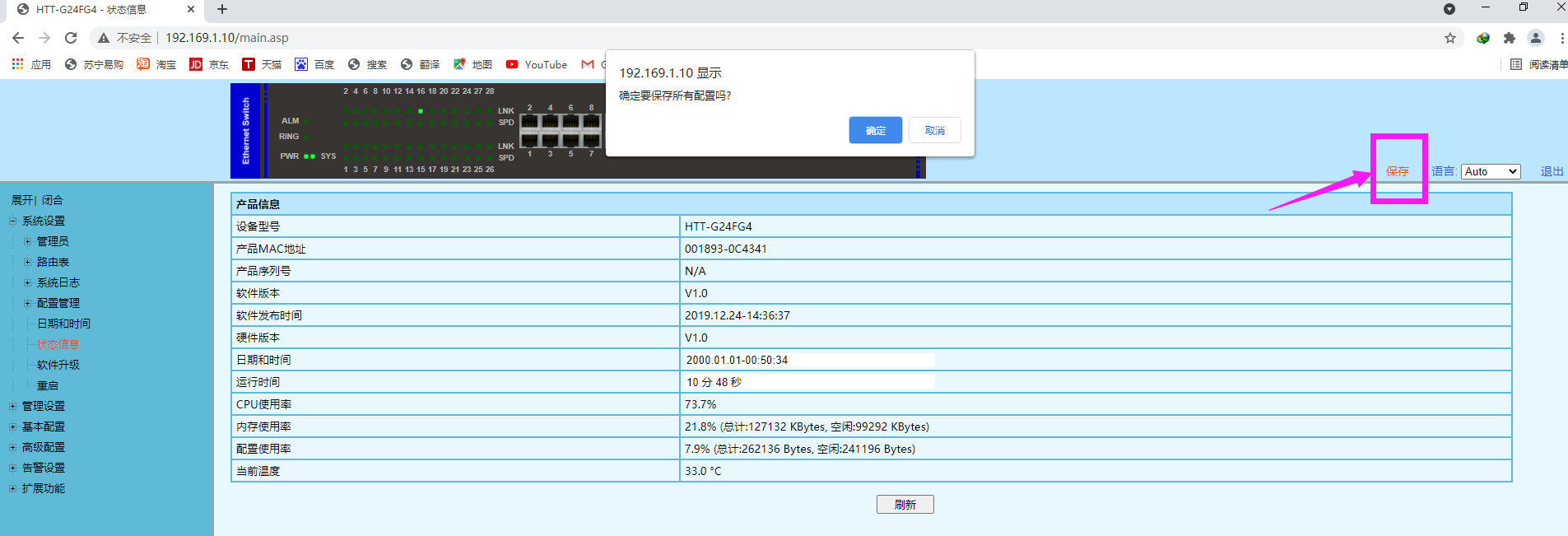

5、点击保存,然后在弹出的小窗口中点击确定。

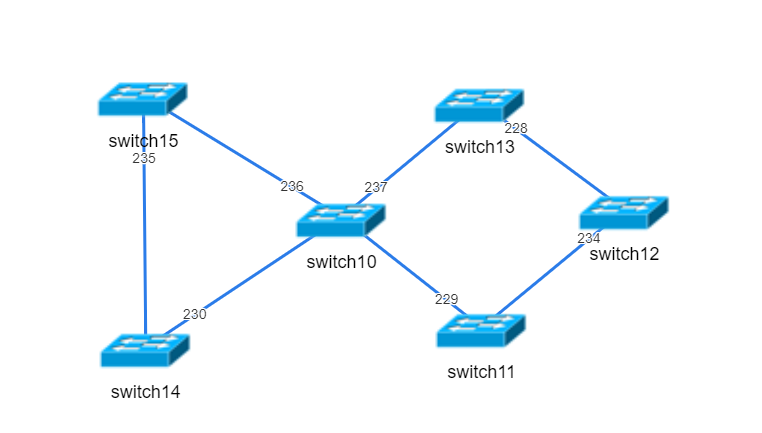

本次测试目标拓扑如图:

相切环配置要先预设好VLAN,案例配置如下:

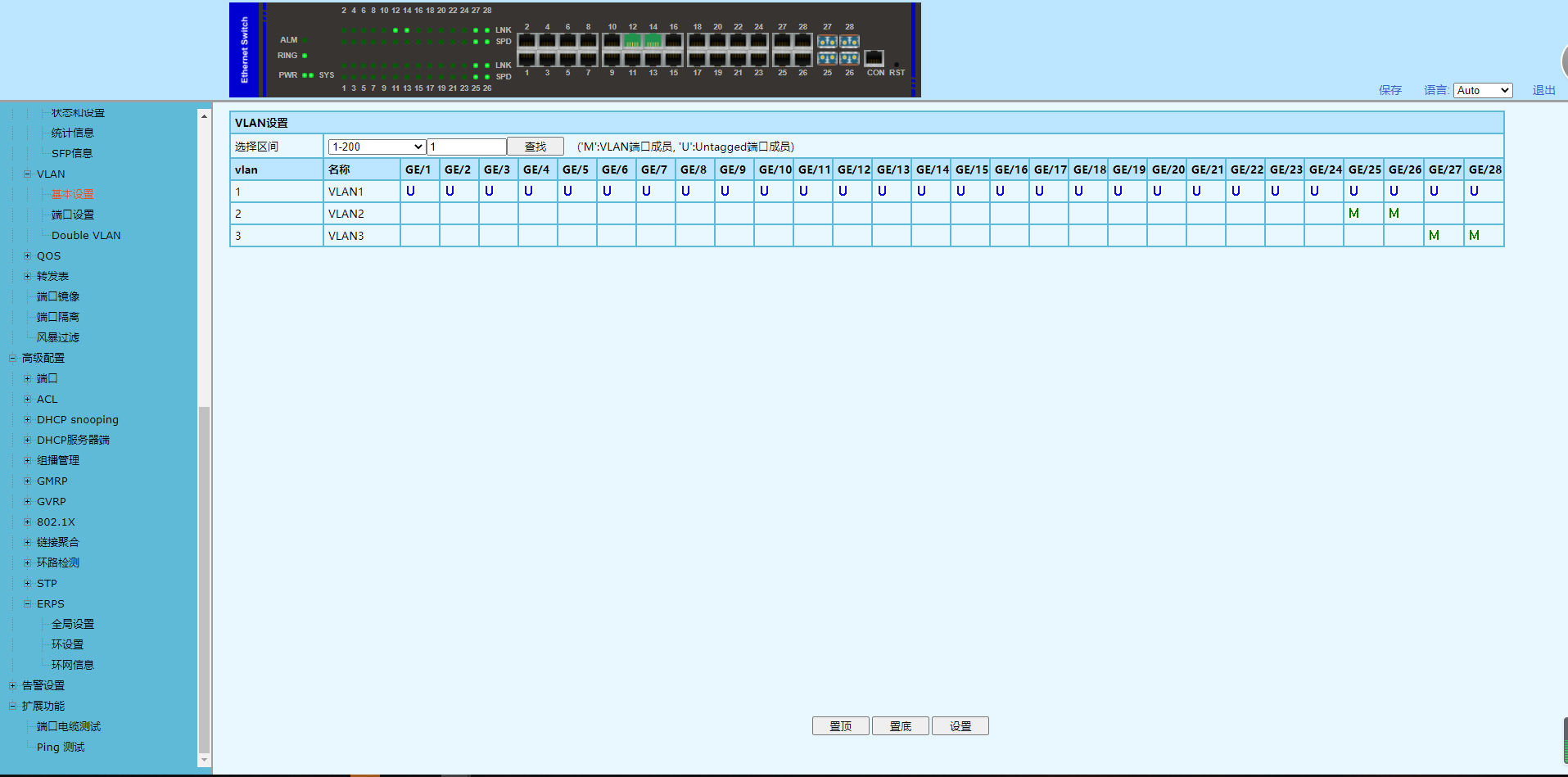

1、在switch10(FC4M-G24G)先分别添加两个VLAN;

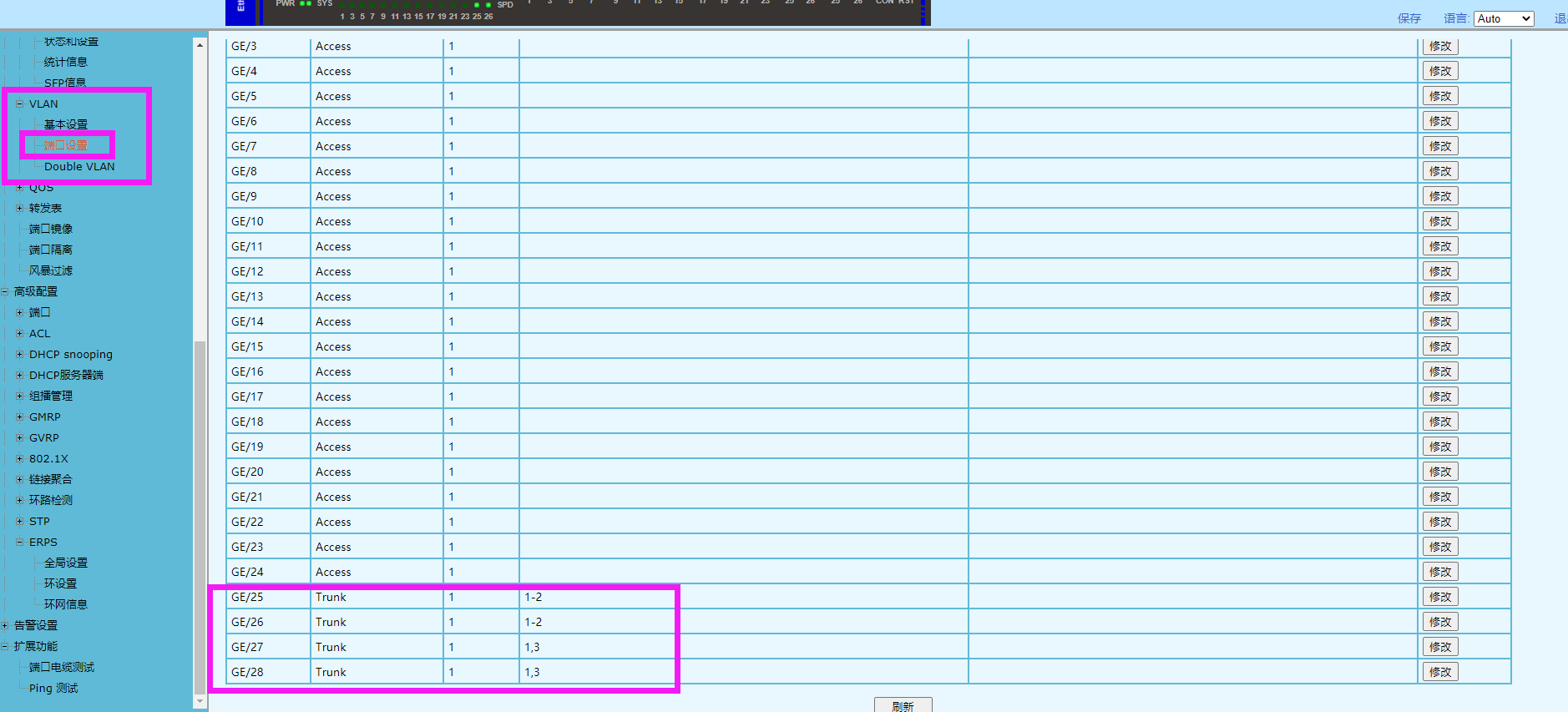

2、VLAN2成员为GE/25、26端口;VLAN3成员为GE/27、28端口。且端口模式为“Trunk”;在:[基本配置]—[VLAN]—[端口设置]中修改配置

3、设置好汇聚节点设备后再配置两个环内的设备VLAN(此步骤可以和改IP一起操作),修改后保存。

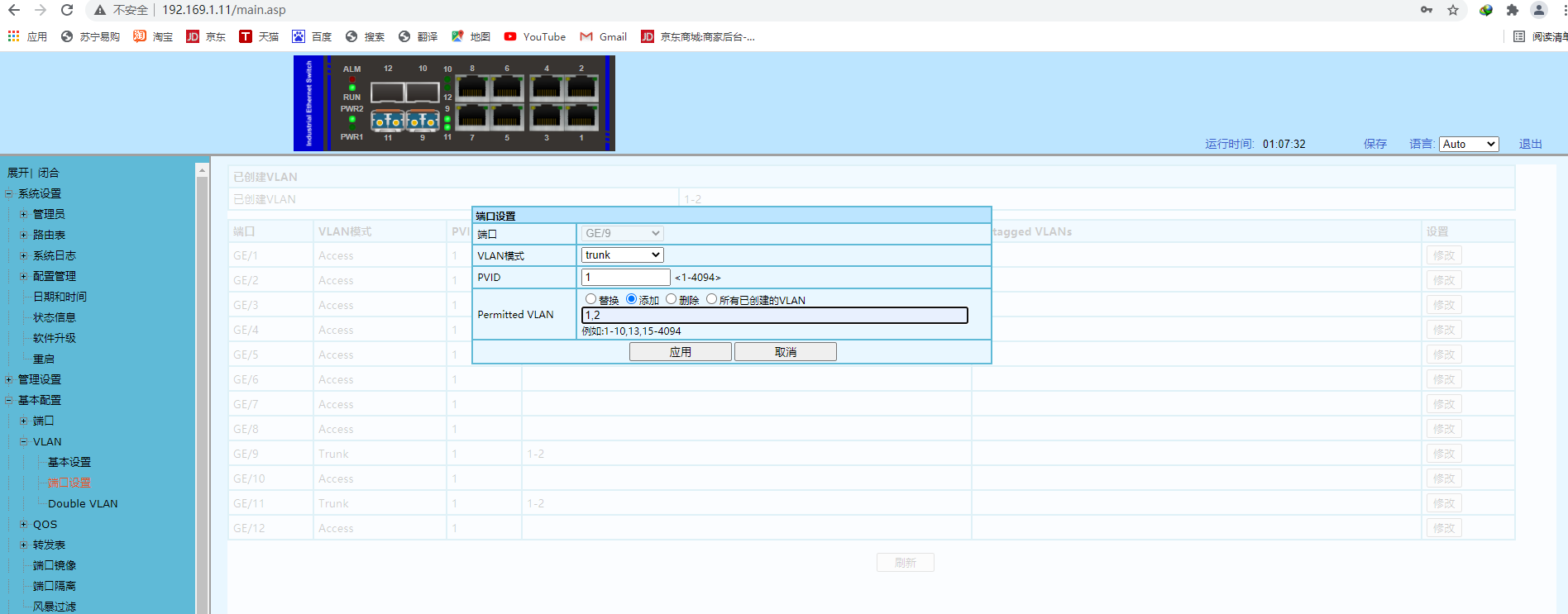

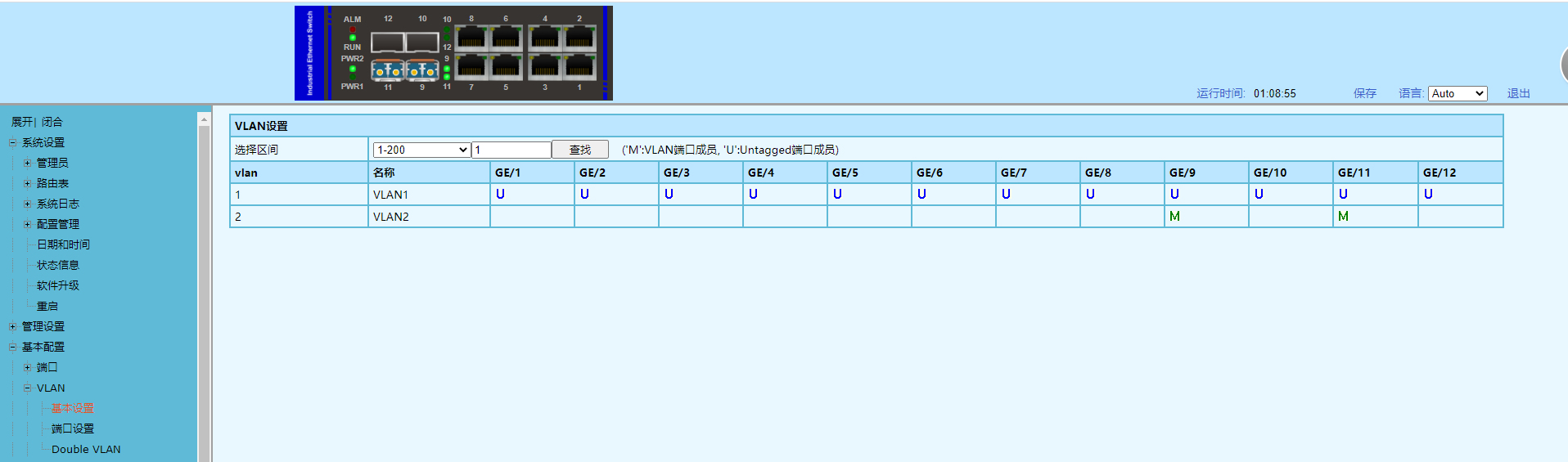

192.169.1.11(端口设置)

192.169.1.11(设置好后状态)

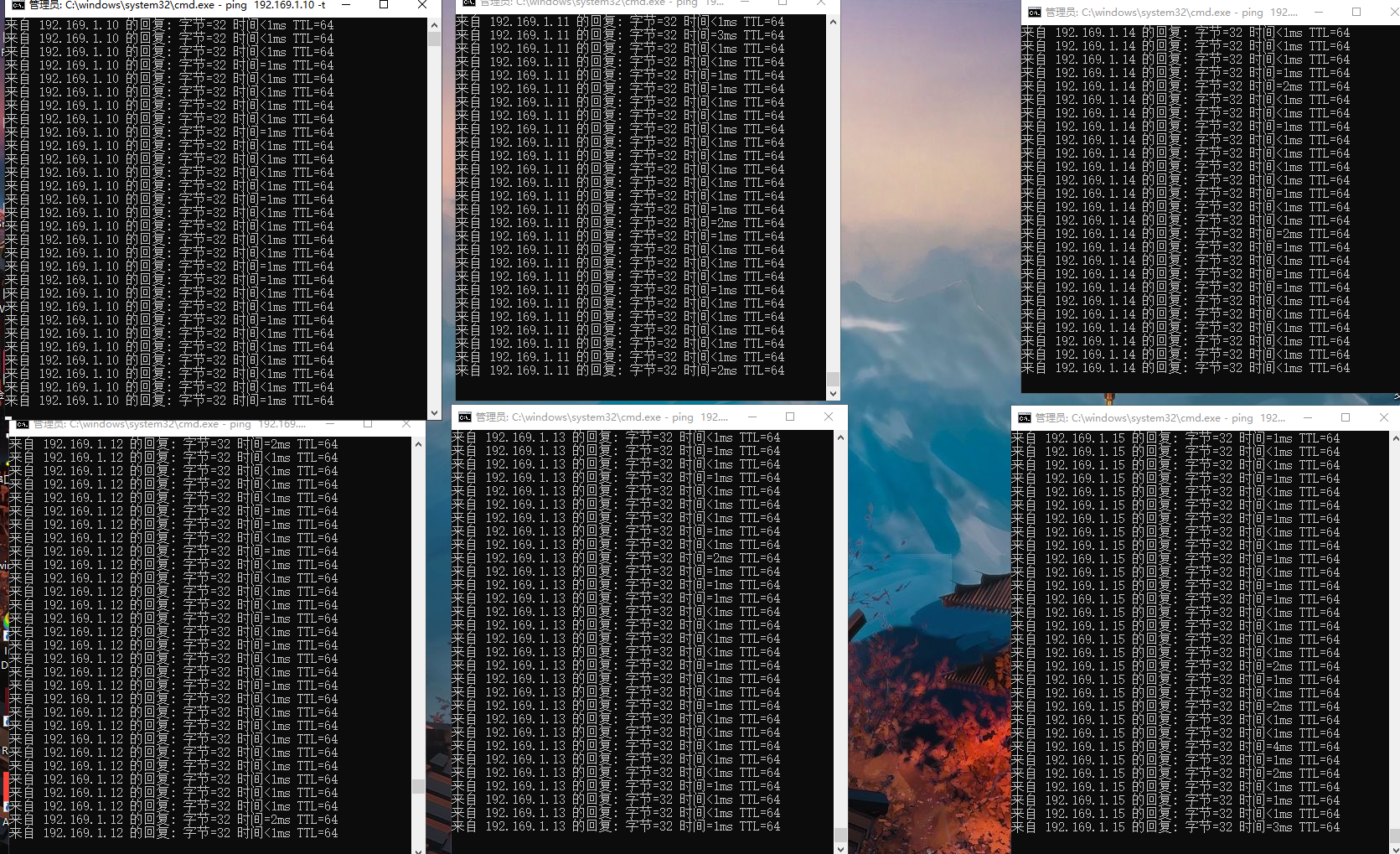

4、其余节点设备按照预设修改好配置,通过端口链状连接到一起(在FC4M-G24G端口先不成环)。测试VLAN是否达到预期,连接是否正常。(修改完后一定要记得保存)

开始ERPS配置:

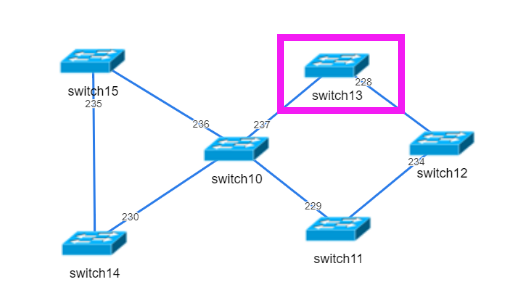

1、因为“13”暂时没有和汇聚点“10”直接连接,且电脑是接在”10”上的,所以我为了少接拔几次光纤就选择从“13”链路尾 开始设置。

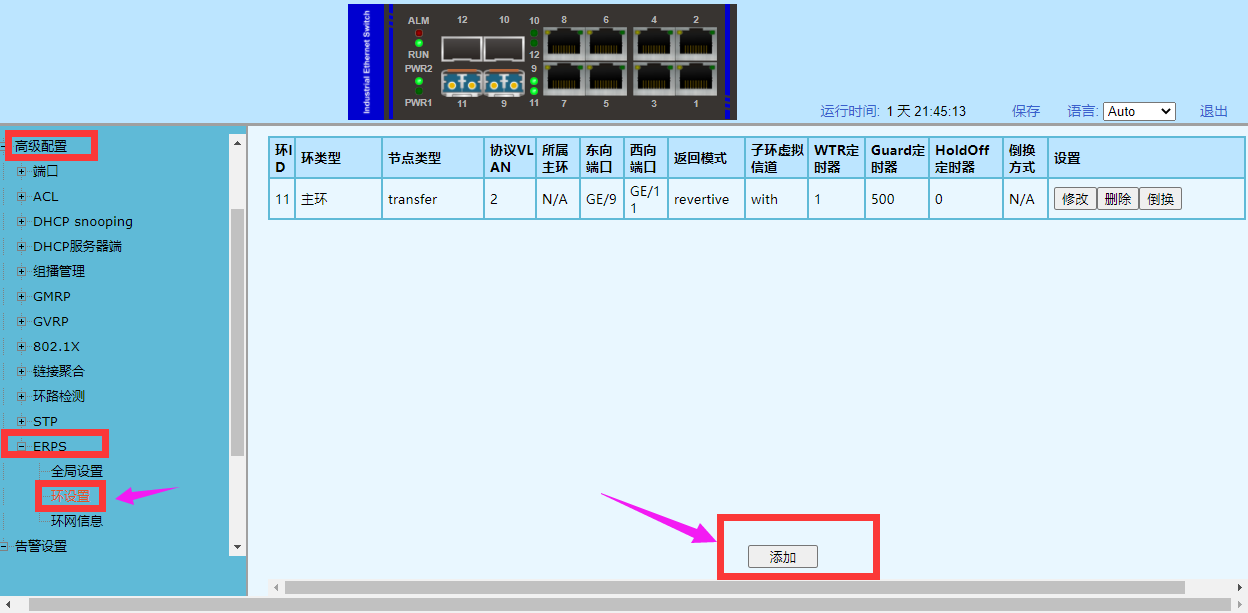

2、在导航栏选择:[高级配置]—[ERPS]—[环设置]中点击添加,打开设置窗口

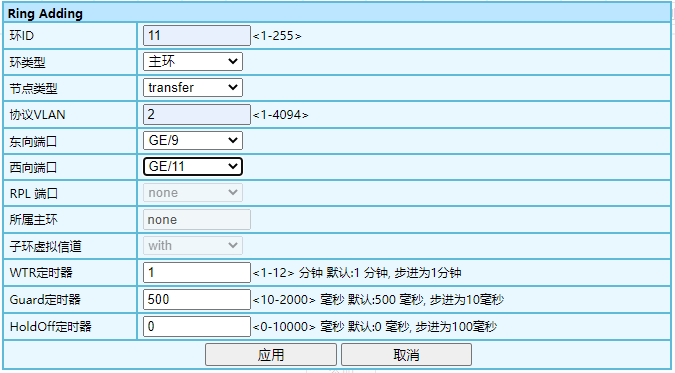

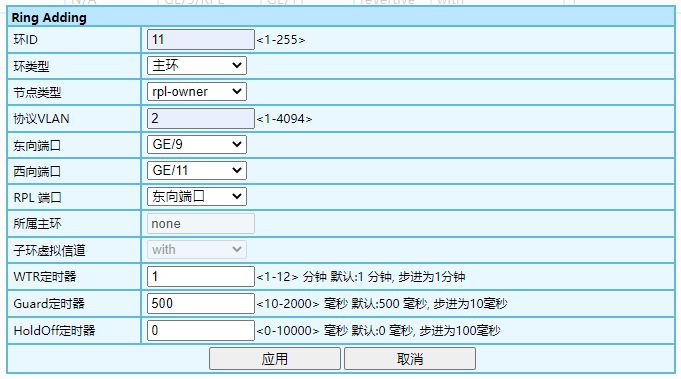

3、修改如下:(注意同一个环内环ID要一致)检查无误后记得保存!

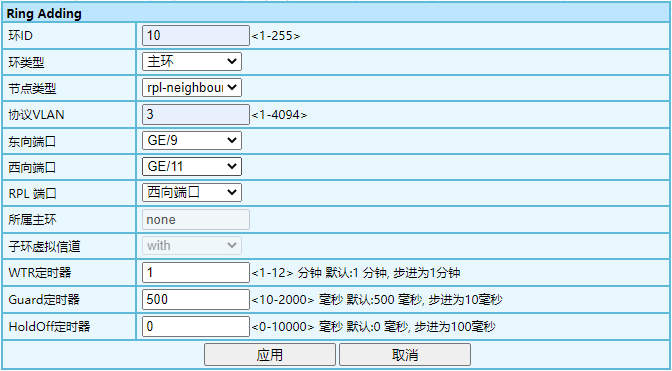

交换机12的环设置:

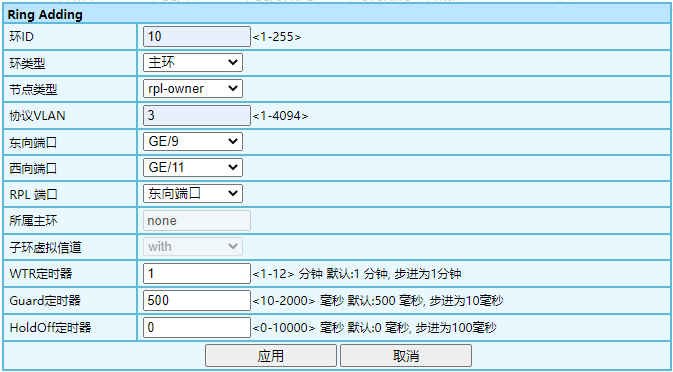

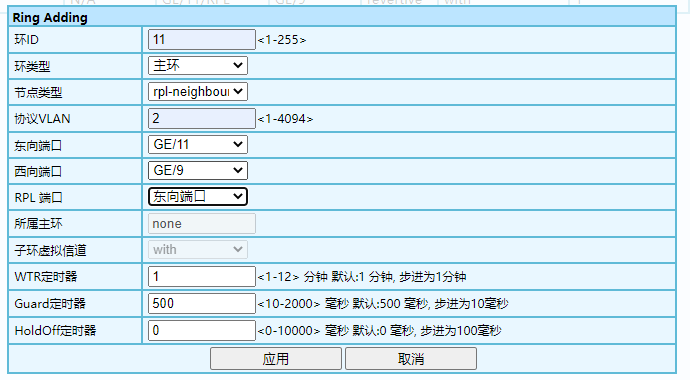

交换机11的环设置:


汇聚交换机10的环设置:

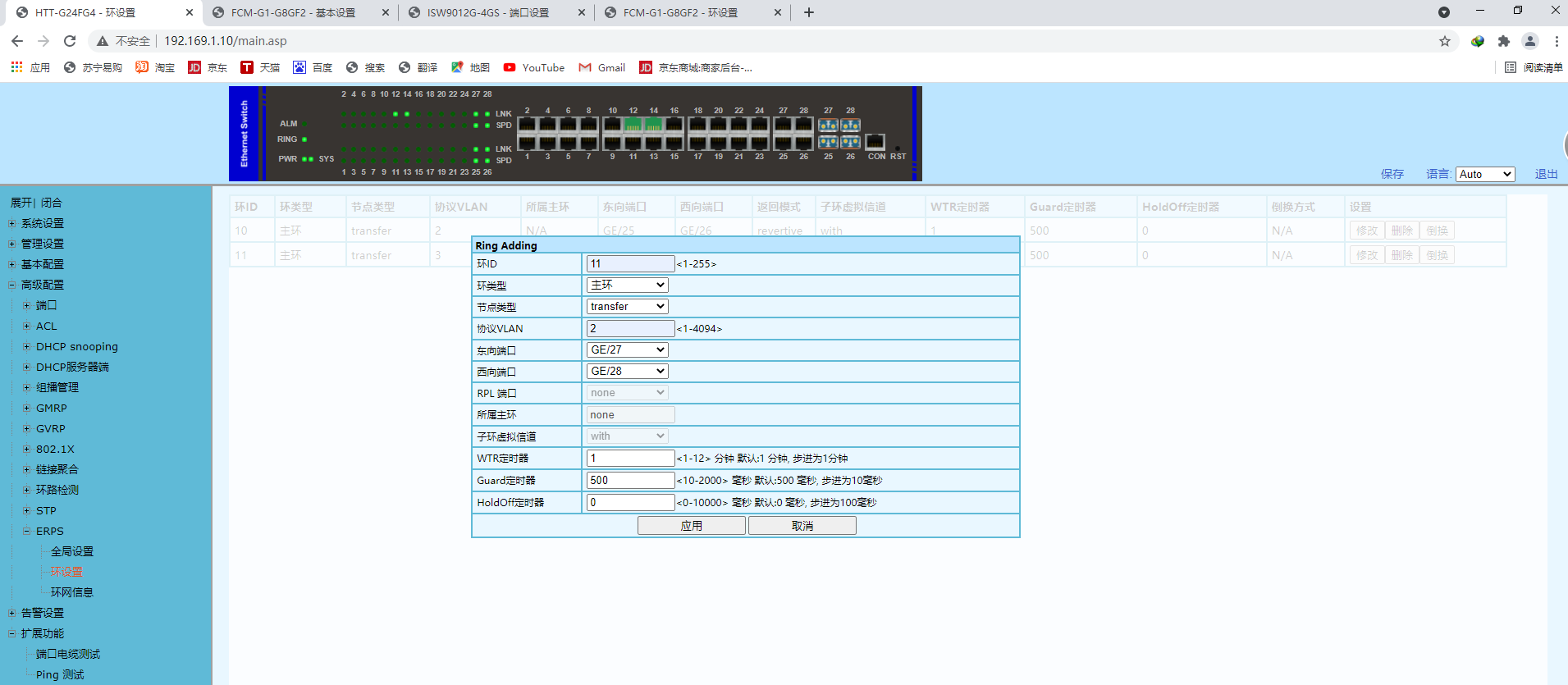

1、对汇聚节点“10”进行设置;节点类型选择为transfer;用于环一的端口为GE/25、26;协议VLAN用预设好的VLAN2。  环二设置:节点类型选择为transfer;端口为GE/27、28;协议VLAN用预设好的VLAN3。

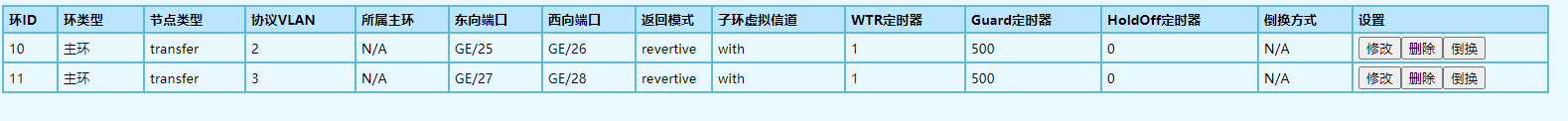

2、配置好后如下图;

3、第二个环内设备修改如下
交换机14的环设置:


交换机15的环设置:



补偿说明:

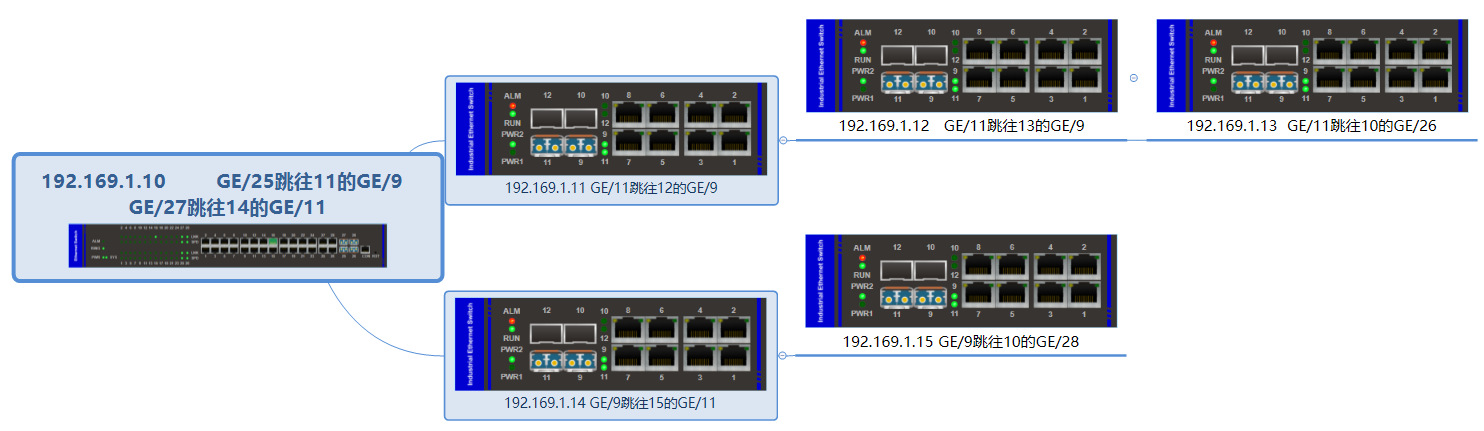

1、连接示意图:

2、详细说明:关于节点类型的补充说明
(1) RPL owner 节点:一个 ERPS 环只有一个 RPL owner 节点,由用户配置决定,通过阻塞 RPL 端口来防止 ERPS 环中产生环路,当 RPL owner 节点收到故障报文得知 ERPS 环上其他节点或链路故障时,会自动放开 RPL 端口,此端口恢复流量的接收和发送,保证流量不会中断;
(2) RPL neighbour 节点:与 RPL owner 节点的 RPL 端口直接相连的节点,正常情况下, RPL owner 节点的 RPL 端口和 RPL neighbour 节点的 RPL 端口都会被阻塞,以防止环路产生。当 ERPS 环出现故障时,RPL owner 节点的 RPL 端口和 RPL neighbour 节点的 RPL 端口都会被放开;
(3)这两种节点之间的端口是RPL端口;
(4)每个环网内需要这两种节点各一,其它都为transfer节点。
