光纤收发器该怎么连?光纤收发器详细连接图解!

浏览次数:发布时间:2022-06-30

光纤收发器可以实现光信号和电信号的转换,通过光纤进行信号的转换,最后和一些设备连接,让你的传输通信畅通无阻。当我们远距离传输时,通常会使用光纤来传输。因为光纤的传输距离很远,一般来说单模光纤的传输距离在10千米以上,而多模光纤的传输距离最高也能达到2千米。而在光纤网络中,我们常常会使用到光纤收发器。那么,光纤收发器具体是怎么连接的?接下来杭州飞畅的小编就来为大家介绍下光纤收发器连接图解。

光纤收发器的连接和使用方法:

要想知道光纤收发器怎么用,就要先知道光纤收发器有什么作用。简单的来说,光纤收发器的作用就是光信号和电信号之间的相互转换。从光口输入光信号,从电口(常见的RJ45水晶头接口)输出电信号,反之亦然。其过程大概为:把电信号转换为光信号,通过光纤传送出去,在另一端再把光信号转化为电信号,再接入路由器、 交换机等等设备。

因此,光纤收发器一般都是成对使用的。比如,运营商(电信、移动、联通)的机房里面的光纤收发器(可能是其他的设备)和你家的光纤收发器。如果你想用光纤收发器组建自己的局域网,那必须要成对使用。

光纤收发器

光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是,将我们要发送的电信号转换成光信号,并发送出去,同时,能将接收到的光信号转换成电信号,输入到我们的接收端。

一般光纤收发器和一般的交换机一样,通了电,插上就能用,不需要做什么配置。光纤插光口,RJ45水晶头插电口。不过要注意光纤的收发,一根收一根发,不行就相互换一下。

光纤收发器

第一点:远端发射

主要是远端的收发器将信息进行光纤传输传达至机房,发射端的收发器一端网口连接着设备,主要是将前端的信息数据传输到收发器,再由收发器将网口传输回来的电信号转化成光信号,从收发器的光口进行光纤远距离传输

光纤收发器

第二点:机房接收

将前端由光纤传输的光信号转换成电信号,进行数据接收,最终传输到屏幕中,完成信号远距离传输传达

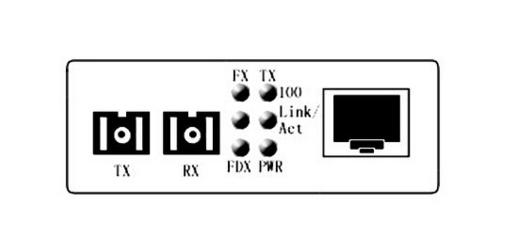

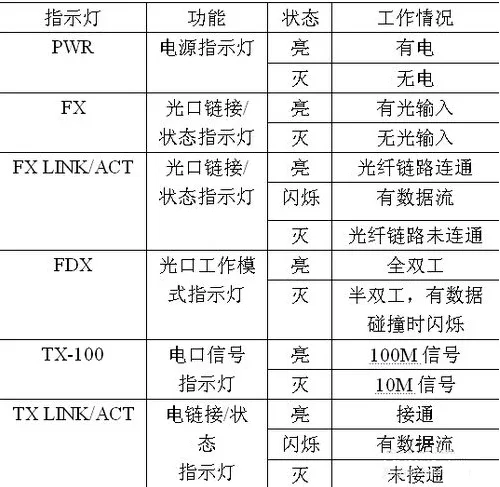

在此杭州飞畅科技提醒各位,在进行收发器安装连接时,要注意查看连接是否正确,指示灯是如何提示的,收发器有六个指示灯分别对应着不同连接信息,正确的指示灯提示应该是这样的(如下图)

光纤收发器

以上就是关于光纤收发器的连接方式图解,希望能对你有所帮助。飞畅科技20年专业从事工业环网交换机光端机光纤收发器协议转换器等工业通信设备的研发、生产和销售,欢迎了解更多,咨询热线:0571-87007140,400-0505-571。
