电话光端机的连接方式,以及详细安装步骤

浏览次数:发布时间:2022-05-30

        现如今,随着科技的进步和信息的发达,带动了通信电子、计算机等行业的快速发展,各种通信电子类产品在不断的精密化,集成度也在不断的提高。那在我们的光端机行业中,这样的趋势也是很大,比如有电话光端机,从传统的电话信号转换成信号,同时通过光纤上传输,这样不仅体积变得更小,携带更加的方便,而且外观上也比传统的电话更加美观得体了。接下来杭州飞畅科技小编带大家看下几种常见的电话光端机连接图以及电话光端机的连接方式。

        电话光端机连接图:
4路电话光端机连接图
30路电话光端机连接图
        电话光端机连接方式:
        电话光端机的链接方式很简单,他能够将原有电话机传输的电信号通过光信号的方式传输,它还能附带上其他业务,如:以太网、E1等。这么做的好处就是电话的信号传输更远了,同时可以传输一些其他控制信号,对于一些场合的应用非常给力。适用于IP超市、生活小区、军事政府单位、网吧、话吧等单位。

       飞畅电话光端机特点:
       1、提供1~30路电话接口(或其他用户接口)。
       2、提供2路以太网接口(可选)。
       3、提供2路RS232接口(可选)。
       4、语音接口支持来电显示和提供反极信号。
       5、体积小、造型美观,安装操作方便。
       6、完善的状态显示功能,便于维护管理。
       7、适应多种电源环境-48VDC或220VAC。

        电话光端机安装步骤:

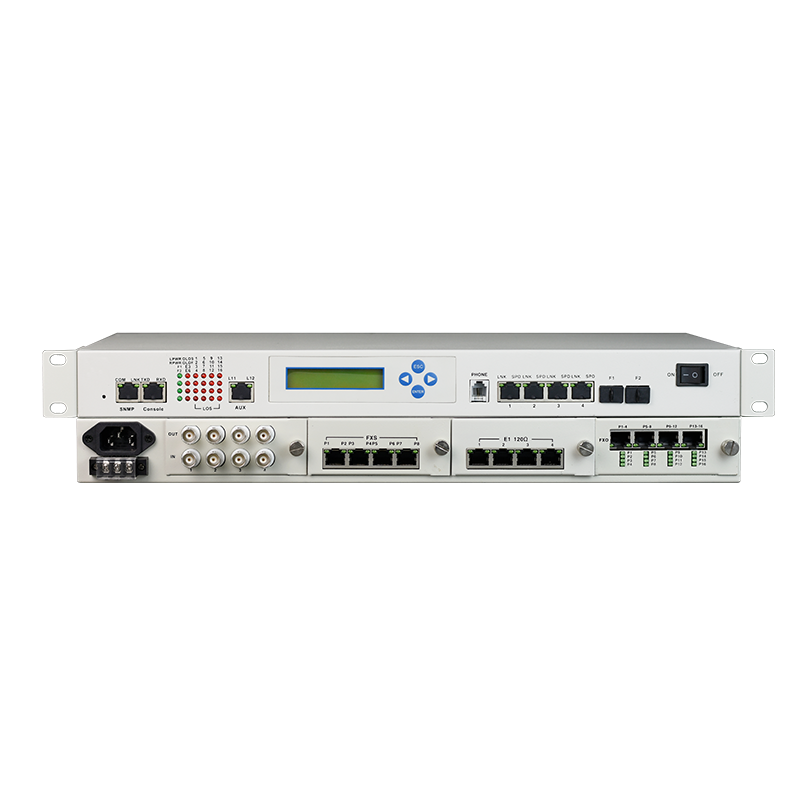

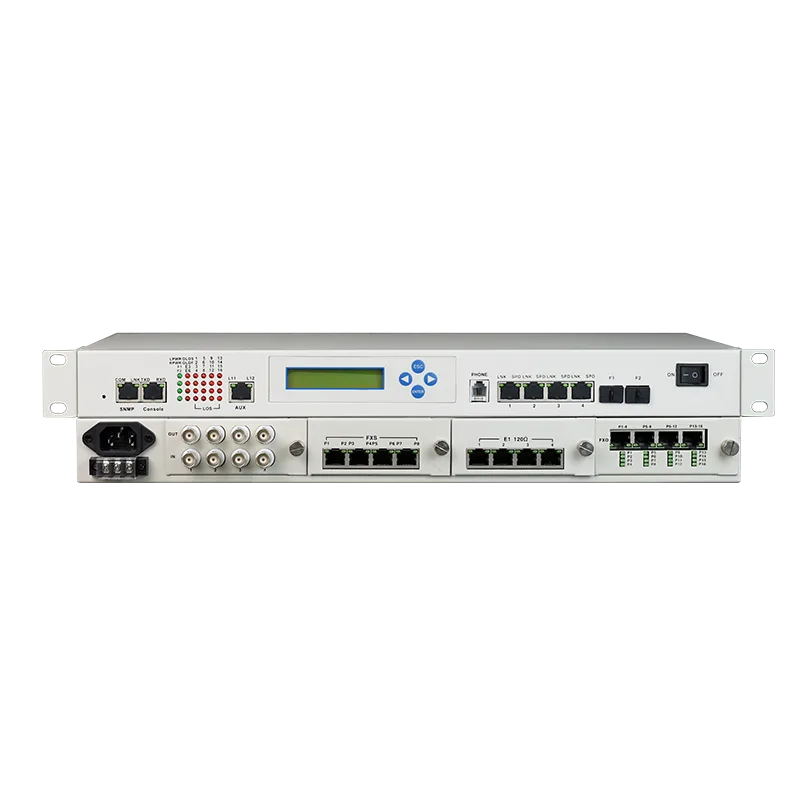

电话光端机

       1、安装前
       (1)从包装内取出电话光端机整机和附件,开启时请注意包装箱方向,保证正面朝上,以免丢失附件包;

       (2)按照装箱清单清点设备及附件,请注意查验,并核对是否跟装箱清单相符。

       (3)请查看条码标签上设备配置表,核对是否和合同上的需求一致。

       2、安装注意事项
       避免设备的机械损伤和电器损伤。设备应安装于干燥清洁的机房内。供电应采用蓄电池浮充供电,电压波动应在工作条件范围内。设备机架应与大地有良好地气连接。

       3、安装固定
       将整机安装于机架上或机柜内。在设备开通时应将面板上的螺钉拧紧。必要时应在设备下部安装托板以支撑设备重量。也可将机箱放置于平稳、干燥、安全的地方。 另外需注意,局端接口应放置在交换机侧,远端接口应放置在用户侧(特殊情况例外),切勿弄反。

       4、时钟设置
       电话光端机成对使用时,应使一端的时钟为主时钟,另一端为从时钟。出厂设置默认为局端为主时钟,用户端为从时钟,成对使用的两台设备的设置应不同。

       -48V电源接线插座位于机箱背面,见图1。使用备附件中的电源连接线组件接线,若长度不够,可使用备附件中的电源连接插头重新做线,连接时按接线柱上方标注的"+"和"-"接线,"+"表示接"正极","-"表示接"负极",“GND”表示接地,不可接反。安装须保证牢固且无短路。

       5、用户线的连接
       电话光端机后背有32个用户线插座,标注为"1"~"30",其中每一个插座为一路电话接口,其中还有两个RJ11口,一个为RS232数据口一个为可扩充到31路电话口。

       6、光纤连接
       光纤口optic interface用2芯光纤接上,打开电话光端机的电源开关,PWR灯亮。正常工作时应无告警灯亮。

       好了,以上就是小编为大家整理的关于电话光端机的连接方式,以及详细安装步骤的相关介绍了,希望能对大家有所帮助,其实我们在使用和安装电话光端机的时候,除了要知道怎么用还要知道怎么安装之外,一定也要找到合适的位置上安装,最好是安装在在干燥、无尘,同时阳光不会直射到的地方,这样可以有效的避免减少我们使用电话光端机的寿命。如果您对我们的视频光端机感兴趣的话,可以在线咨询或者电话联系我们,全国统一服务热线:0571-87007055/56/57/75,欢迎来电咨询。
