光纤收发器LFP功能和FEF告警功能介绍

浏览次数:发布时间:2021-11-01

光纤收发器是一种灵活有效的光电转换设备,在多协议的光电混合局域网中扮演重要角色,它支持以太网、快速以太网、千兆以太网、T1/E1、DS3/E3等多种数据传输协议。现在,为了更好地发现和排除链路故障,一些光纤收发器还具有链路故障转移(LFP)和远端故障(FEF)告警功能。接下来就由杭州飞畅科技的小编来为大家详细介绍下光纤收发器的LFP功能和FEF告警功能,一起来看看吧!

局域网中的光纤收发器
在开始介绍光纤收发器的链路故障转移(LFP)和远端故障(FEF)告警功能之前,我们有必要先了解光纤收发器在局域网中所扮演的角色。光纤收发器上既有电口也有光口,常用来连接光口交换机和电口交换机,从而实现两个设备间的光电转换,具体如下图:
光纤收发器LFP功能和FEF告警功能介绍
诚然,光纤收发器的主要功能是进行光电转换,是两个不能直接进行通信的设备间的桥梁,但是,其作用远不止于此,一个好的光纤收发器应该是“隐形的”,类似于连接两个设备的线缆。当光纤收发器成对使用时,使用的线缆至少包括两根光缆和两根电缆(如下图),正是这种布线的复杂性催生了光纤收发器的链路故障转移(LFP)和远端故障(FEF)告警功能。
光纤收发器LFP功能和FEF告警功能介绍
光纤收发器的链路故障转移(LFP)和远端故障(FEF)告警功能
链路故障转移(LFP)是指两台相连的通信设备(收发器、交换机、路由器等),一台(近端)有链路故障,链路故障能够传递到另一台(远端)设备上。例如,两台光纤收发器A和B,A端收发器的电口有链路故障,此收发器会把电口的故障传递到光口,收发器会停止光口的数据发送;B端的收发器收不到A端收发器的数据,便知道A端收发器出了链路故障,B端收发器就停止光口和电口的数据发送。链路故障转移(LFP)告警功能能够使网络管理员迅速得知和处理网络的故障,减小网络故障造成的损失。链路故障转移(LFP)告警功能的原理如下:
光纤收发器LFP功能和FEF告警功能介绍
1、A、B两台光纤收发器正常运行
2、A收发器侧的电缆出现故障,电口将故障传递到光口
3、A收发器的光口停止向B收发器发送数据
4、B收发器收不到A收发器的数据,光口停止向电口发送数据
5、B收发器的电口停止向A收发器发送数据

以上过程若是反映到拥有光口、电口指示灯的,其相对应的指示灯成对灭,留有电源指示灯(不同产商不同品牌的收发器或有所不同),待光口和电口的链路恢复后,数据又重新恢复传输。

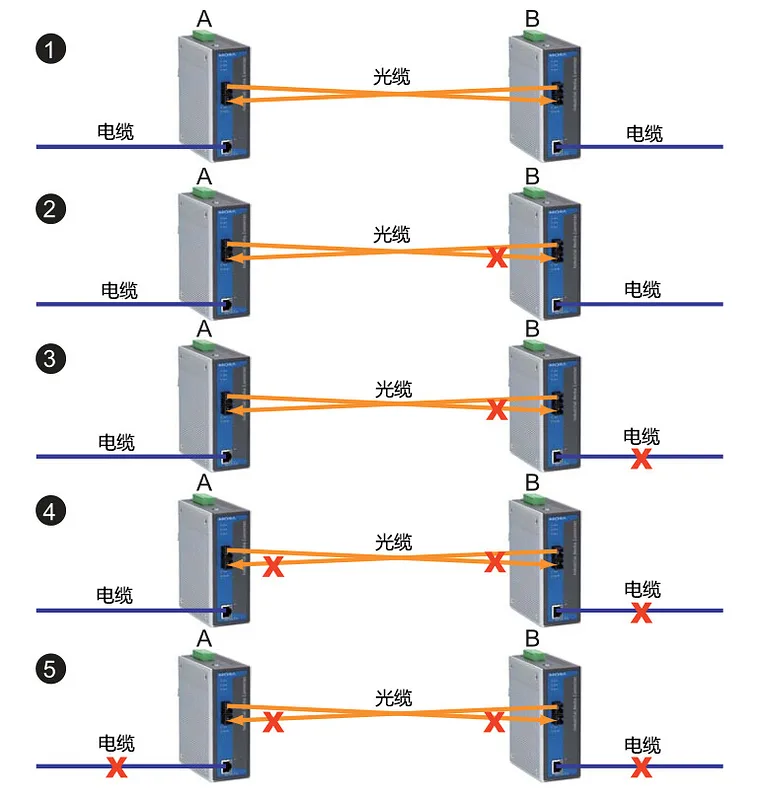

远端故障(FEF)是指A光纤收发器向B光纤收发器发送数据的光缆出现故障,这时A收发器的光口停止向B收发器的光口发送数据;而如果另一根光缆正常工作,B收发器的光口仍然继续向A收发器的光口发送数据,就会造成网络故障。远端故障(FEF)告警功能的作用就是反映这一问题,远端故障(FEF)告警功能的原理如下:
光纤收发器LFP功能和FEF告警功能介绍
1、A、B两台光纤收发器正常运行
2、A收发器和B收发器间的光缆出现故障
3、B收发器的光口将将故障传递到电口,电口停止向光口发送数据
4、A收发器收不到B收发器的数据
5、A收发器的光口停止向电口发送数据
以上过程若是反映到拥有光口、电口指示灯的,其相对应的指示灯成对灭,留有电源指示灯(不同产商不同品牌的收发器或有所不同)。

成对使用光纤收发器
从上文的应用图我们可以看出,大多数光纤收发器都是成对使用,事实上,具有链路故障转移(LFP)和远端故障(FEF)告警功能的光纤收发器都应该成对使用,这样其链路故障转移(LFP)和远端故障(FEF)告警功能才能发挥出最大的作用。

下面是使用单个光纤收发器的应用图,如果光纤收发器和电口交换机间的链路出现故障,光纤收发器就会启动告警功能,电口将故障传递到光口,进而向光口交换机传递,但是光口交换机没有读取光纤收发器的告警功能,这样光口交换机仍然通过光纤收发器向电口交换机发送数据,其结果是出现网络故障,光纤收发器的告警功能并没有派上用场。
光纤收发器LFP功能和FEF告警功能介绍
另外,由于不同生产厂家、不同型号的光纤收发器激活链路故障转移(LFP)和远端故障(FEF)告警功能的协议可能不同,成对使用的光纤收发器最好是同一厂家生产的同一型号的光纤收发器。

需要注意的是,一些具有链路故障转移(LFP)或远端故障(FEF)告警功能的光纤收发器并不能完全和以太网交换机实现相应功能 ,因此在选购时应注意,购买时应参考交换机制造商和光纤收发器制造商的意见;在开始使用光纤收发器前先测试其告警功能。

好了,以上内容就是飞畅科技关于光纤收发器LFP功能和FEF告警功能的相关详细介绍,希望能对大家有所帮助!杭州飞畅,20年专注光纤通信研发、生产和销售,主营光端机、光纤收发器、工业光纤收发器工业交换机协议转换器等,我们为客户提供定制化的产品服务。欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
