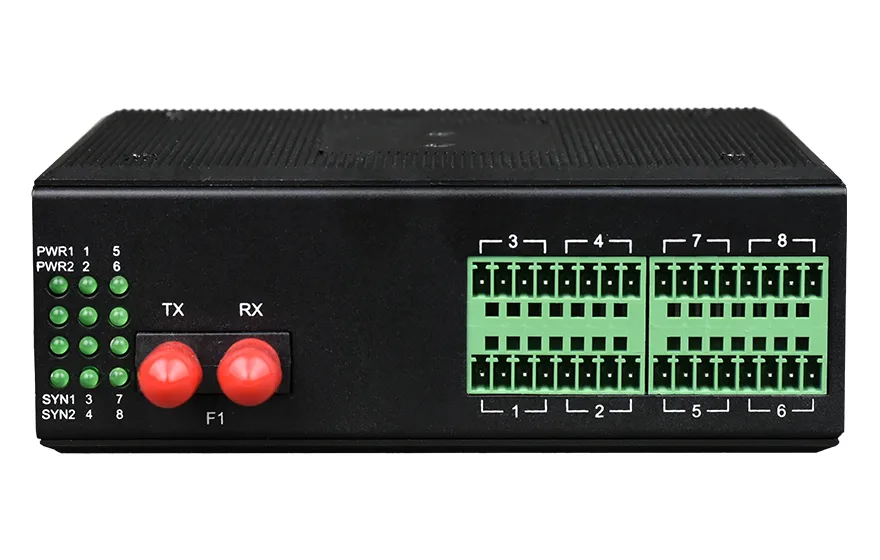

can光纤转换器的安装说明

浏览次数:发布时间:2021-06-03

       can光纤转换器,是集成1路标准光纤接口(单模、多模, SC、 ST 可选)、 2 路标准 CAN 总线接口的工业级 CAN 总线转光纤转换器。CAN光纤转换器可以将CAN 总线数据转换成光信号通过光纤来传输,接下来飞畅科技的小编就来为大家介绍下CAN光纤转换器的安装说明,一起来看看吧!

       1、CAN 总线配置:
       can光纤转换器在使用前一般需要用户对CAN总线通信参数进行配置。

       2、配置 CAN 总线波特率1:
       can光纤转换器可以支持 10K~1000K 之间一组常用的波特率, 可以通过操作设备中的拨码开关, 对波特率进行配置。

       3、canopen中继器:
       配置 CAN 总线波特率2:系统先不要上电, 用螺丝刀打开设备外壳,找到设备中的拨码开关,拨码开关的“ 1、 2、 3、 4”号可以对CAN1波特率进行配置,“ 5、 6、 7、 8”号可以对CAN2波特率进行配置。
can光纤转换器的安装说明
       4、配置 CAN 总线终端电阻:
       光纤转can模块两条CAN通道内部均已经集成标准120Ω终端电阻,可通过两条CAN总线接线端子之间的拨码开关选择是否接入。

       5、与光纤连接:
       can光纤转换器的光纤接口类型可选择SC、 ST两种接口, 传输方式可选择单模、多模两种, 用户在实际使用时只需要选择对应的光纤线即可即插即用。

       6、can光纤转换器与CAN连接:
       can光纤转换器接入CAN总线连接方式:将CAN_H连CAN_H,CAN_L连CAN_L即可建立通信。CAN-bus网络采用直线拓扑结构,总线最远的2个终端需要安装120Ω的终端电阻;如果节点数目大于2,中间节点不需要安装120Ω的终端电阻。对于分支连接,其长度不应超过3米。

       好了,以上内容就是飞畅科技关于can光纤转换器安装说明的相关介绍,希望能对大家有所帮助!杭州飞畅,20年专注光纤通信研发、生产和销售,主营光端机光纤收发器工业交换机协议转换器等,我们为客户提供定制化的产品服务。欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
