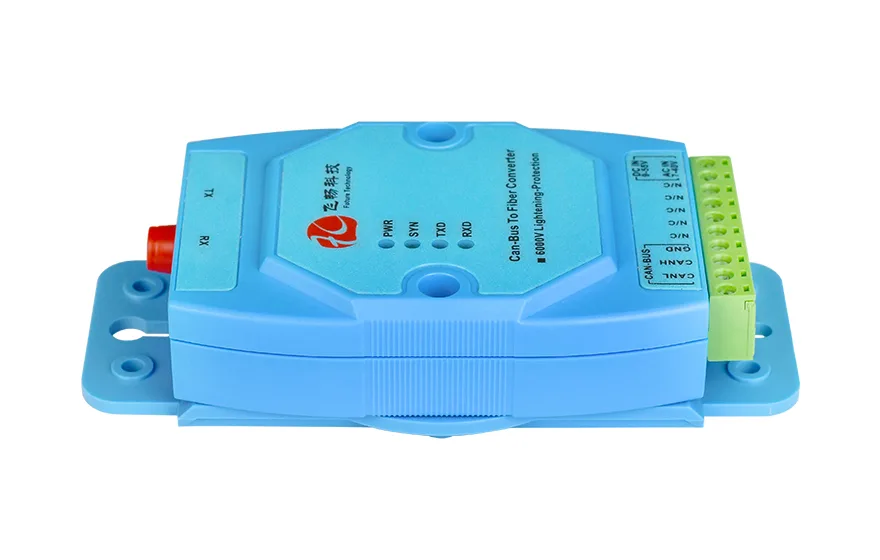

CANBUS总线转光纤协议介绍

浏览次数:发布时间:2021-06-03

        作为ISO11898CAN标准的CANBus(ControLLer Area Net-work Bus),是制造厂中连接现场设备(传感器、执行器、控制器等)、面向广播的串行总线系统,最初由美国通用汽车公司(GM)开发用于汽车工业,后日渐增多地出现在制造自动化行业中。接下来就由杭州飞畅的小编来为大家详细介绍下CANBUS总线转光纤协议,一起来看看吧!

        CANBus系统组成
        CANBus系统通过相应的CAN接口连接工业设备(如限位开关、光电传感器、管道阀门、电机启动器、过程传感器、变频器、显示板、PLC和PCI工作站等)构成低成本网络。

        CANBus性能
        直接连接不仅提供了设备级故障诊断方法,而且提高了通信效率和设备的互换性。CANBus数据传输速率为1Mbps时,传输最大距离为40m,速率为5kbps时传输最大距离为10km,基本站点数64,传输媒体是屏蔽双绞线或光纤。

        CANBus控制特点
        CANBus数据链路层协议采用对等式(Peer to peer)通信方式,即使主机出现故障,系统其余部分仍可运行(当然性能受一定影响)。当一个站点状态改变时,它可广播发送信息到所有站点。

        CANBus的信息传输通过报文进行,报文帧有4种类型:数据帧、远程帧、出错帧和超载帧,其中数据帧格式如图8所示。CANBus帧的数据场较短,小于8B,数据长度在控制场中给出。短帧发送一方面降低了报文出错率,同时也有利于减少其他站点的发送延迟时间。帧发送的确认由发送站与接收站共同完成,发送站发出的ACK场包含两个“空闲”位(recessive bit),接收站在收到正确的CRC场后,立即发送一个“占有”位(dominant bit),给发送站一个确认的回答。CANBus还提供很强的错误处理能力,可区分位错误、填充错误、CRC错误、形式错误和应答错误等。
CANBUS总线转光纤协议介绍
       CANBus应用一种面向位型的损伤仲裁方法来解决媒体多路访问带来的冲突问题。其仲裁过程是:当总线空闲时,线路表现为“闲置”电平(recessive level),此时任何站均可发送报文。发送站发出的帧起始字段产生一个“占有”电平(dominant level),标志发送开始。所有站以首先开始发送站的帧起始前沿来同步。若有多个站同时发送,那么在发送的仲裁场进行逐位比较。仲裁场包含标识符ID(标准为llbit),对应其优先级。每个站在发送仲裁场时,将发送位与线路电平比较,若相同则发送;若不同则得知优先级低而退出仲裁, 不再发送。系统响应时间与站点数无关,只取决于安排的优先权。可以看出,这种媒体访问控制方式不像Ethetnet的CSMA/CDCA协议那样会造成数据与信道带宽受损。

       CANBus协议
       CANBus除配置设备网(DeviceNet)协议外,还提供基于CAL(CAN Application Layer) 的CANopen协议(CiA DS-301),即支持设备参数的直接访问,又可实现有苛刻时间要求的过程数据通信。

       CANBus的DeviceNet协议具有开放性,用户无须购买加入系统所需的硬件、软件和允许权,多厂家设备能够在单一网络上相互操作。CANBus也允许与Ethernet或其他局域网相连,接入控制算法组态及管理信息PC系统,从而形成管控一体化的工业网络。

       好了,以上内容就是飞畅科技关于CANBUS总线转光纤协议的相关详细介绍,希望能对大家有所帮助!飞畅科技,您身边的光通信与接入解决方案专家!20年专业从事光端机电话光端机工业交换机光纤收发器协议转换器、智慧磐石项目等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-8700-7140。
