杭州飞畅告诉你什么是ERPS?ERPS有什么作用?

浏览次数:发布时间:2021-02-23

       ERPS(Ethernet Ring Protection Switching,以太环保护切换协议)为ITU 开发的一种环网保护协议,也称G.8032。它是一个专门应用于以太环网的链路层协议。它在以太环网完整时能够防止数据环路引起的广播风暴,而当以太环网上一条链路断开时能迅速恢复环网上各个节点之间的通信。那么,你知道什么是ERPS吗?ERPS有什么作用?接下来飞畅科技的小编就来为大家详细介绍下,一起来看看吧!

       ERPS (Ethernet Ring Protection Switching):是第一个工业标准的以太环网冗余协议(ITU-T G.8032),用于链路备份和提高网络的可靠性。

       STP(Spanning Tree Protocol)、RSTP(Rapid Spanning Tree Protocol)、MSTP(Multiple Spanning Tree Protocol) 虽然也可以满足网络的可靠性需求,但是收敛速度慢,不符合工业标准需求。

       ERPS优化了环网检测机制,支持小于50ms的收敛时间,另外,ERPS提供强大的兼容性,可应用于中波动光和其他厂家设备互联的环网中。

       ERPS运行原理

       一般状态
什么是ERPS?ERPS有什么作用?

       1.所有节点在物理拓扑上以环的方式连接。

       2.ERPS通过阻塞RPL链路,确保不会形成环路。在上图中,节点1和节点4之间的链路为RPL链路。

       3.对相邻节点之间的每一条链路进行故障检测。

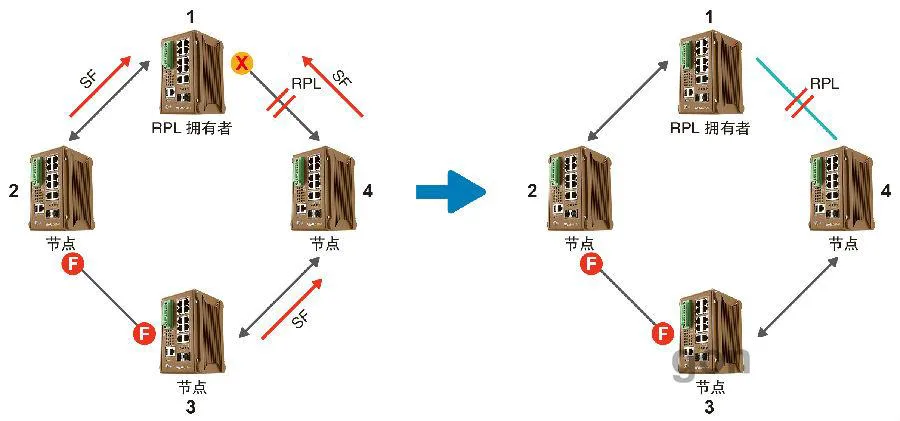

       链路故障
什么是ERPS?ERPS有什么作用?
       1. 与故障链路相邻的节点对故障链路进行阻塞,并发送R-APS(SF)消息通知环上的其它节点链路故障。

       在上图中,节点2和节点3之间的链路故障。

       2. RPL拥有节点收到R-APS(SF)消息后,会打开RPL端口。

       3. 所有节点更新它们的MAC地址表和ARP/ND表,环进入到保护状态。

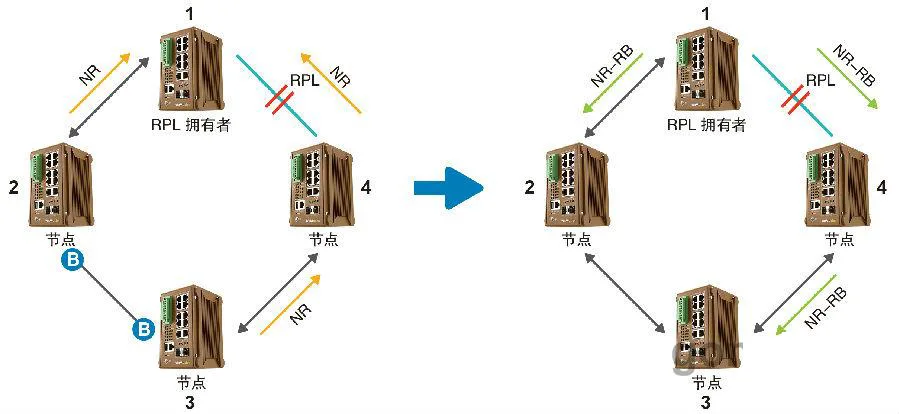

       链路恢复
什么是ERPS?ERPS有什么作用?
       1. 当故障链路恢复时,与故障链路相邻的节点会先保持阻塞状态,并发送R-APS(NR)消息,表示故障已解决。

       2. 当RPL拥有节点收到第一个R-APS(NR) 消息后,RPL拥有节点开始启动WTR定时器。

       3. 当WTR定时器超时后,RPL拥有节点阻塞RPL链路,并发送R-APS(NR, RB)消息。在等待WTR定时器超时期间,环的状态是待定的。

       4. 其它节点收到R-APS(NR, RB)消息后,更新各自的MAC地址表和ARP/ND表;与故障链路相邻的停止发送R-APS(NR)消息,并打开阻塞端口。

       5. 环网恢复到一般状态,状态显示为空闲。

       ERPS环是适合每一种应用场景的理想技术,是现在能够提供的最佳选择。

       ERPS有什么作用?

       对于工业场所、矿产(煤矿、铁矿、钼矿各种大型矿场)、运营商等对收敛速度要求高的场景,ERPS通过有选择性的阻塞网络冗余链路,防止网络形成广播风暴和MAC地址表不稳定等现象,并且可以达到毫秒级的链路恢复水平,从而有效保证用户通信质量。

       如今很多工业通信领域都引入了环网交换机,这种环网交换机不仅可以组建环形网络,又避免了广播风暴的产生,同时又实现了环形网络的可靠性,作为工业互联网解决方案提供商,宇泰科技生产的环网交换机均为工业级交换机,在业界拥有很好的口碑的同时,还可满足客户的各种需求。
