飞畅科技教你光纤收发器如何实现长距离组网?

浏览次数:发布时间:2020-08-10

       在光纤网络布线中,光纤收发器的应用已经越来越普遍,仅需一芯光纤,便可组成一个环网,节约了布线成本,其中一个点出现故障,不影响其他点的使用,那么,光纤收发器该如何实现长距离组网呢?接下来我们就跟随飞畅科技的小编一起来看看光纤收发器在网络组建过程中是如何使用的。

       1. 多模光纤收发器、多模光纤

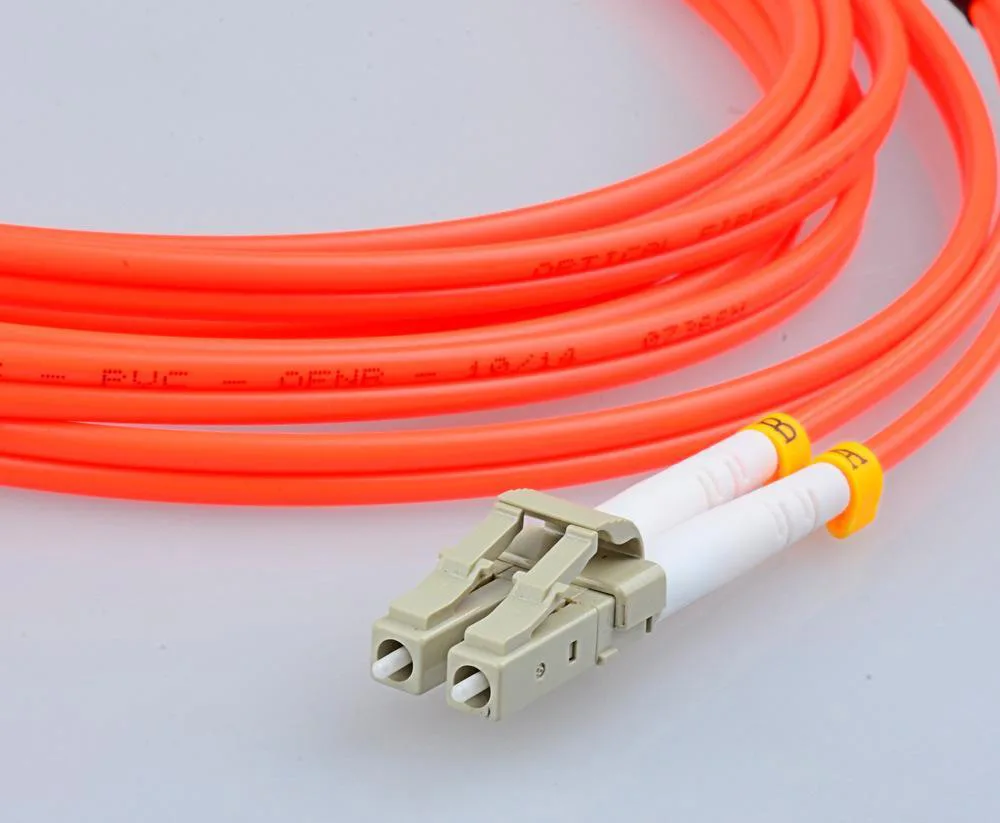

       光纤收发器是一种将以太网的电信号和光信号进行互换的以太网传输媒介转换设备,而在网络上传输数据的光纤分为多模光纤和单模光纤,多模光纤的纤芯直径是50-62.5μm,包层外直径125μm,与相对应的单模光纤的纤芯直径为8.3μm,包层外直径125μm。但是这些技术数据对我们来说不是很直观,其实要区别多模和单模光纤,看颜色就可以啦。多模光纤的尾纤的颜色是橘红色的。
光纤收发器如何实现长距离组网?

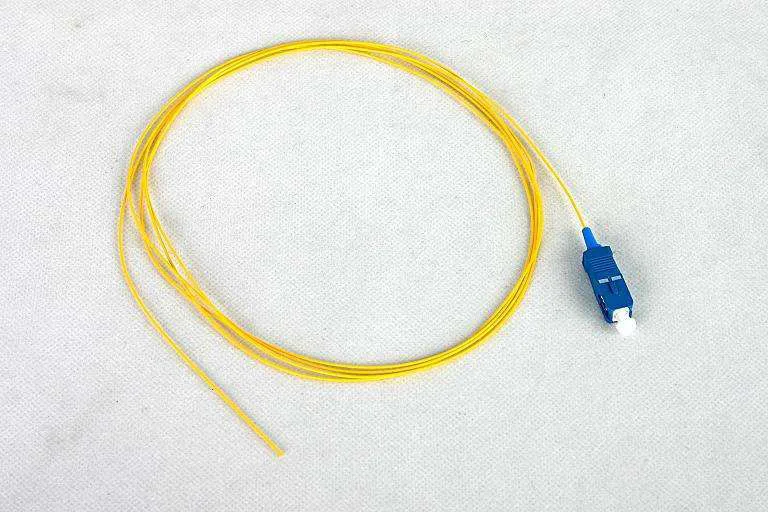

       单模光纤尾纤的颜色是黄色。
光纤收发器如何实现长距离组网?

       从组网应用上,由于多模光纤无法进行长距离的传输,一般只能用于楼宇内部及楼宇之间的联网,但是由于多模光纤即对应的光纤收发器比较便宜,所以还是要在一定范围内得到应用。比如说,一般办公大楼内综合布线采用的就是多模光纤,另外,很多校园网使用的也是多模光纤。

       2. 单模光纤收发器

       随着技术的进步,单模光纤开始进入长距离的组网操作,一般从几公里到一百多公里不等,而且发展势头非常强劲。很快就进入了日常生活中,一般开通网络就会考虑使用光纤收发器,使用光纤收发器组网已经成为了光电开展增值业务的非常普遍的形式。下面,我们来说集中单模光纤收发器。
光纤收发器如何实现长距离组网?

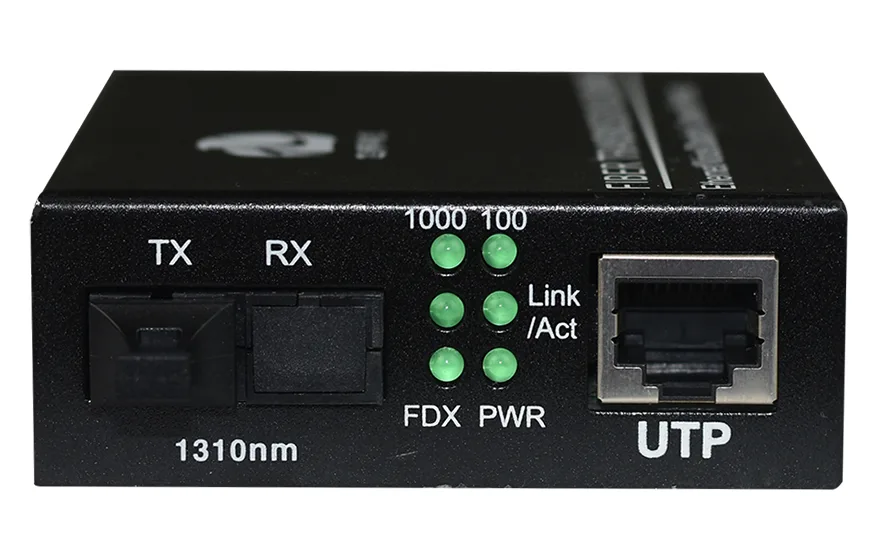

       A. 双纤单网口

       所谓的双纤单网口光纤收发器,就是利用两根光纤(一收一发),一组光纤收发器实现电信号至光信号,光信号再到电信号的转换:

       最初光纤收发器是一种高端设备,一对光纤收发器还是需要几千元的,但是大家主要是觉得它能够实现超长距离传输很神奇,而且比电缆传输有更强的抗干扰能力,信号质量好等特点。所以在开通业务的时候特别受到用户的欢迎。光纤收发器的拓扑图如下:
光纤收发器如何实现长距离组网?

       这里的网络设备可能是交换机,也可能是服务器,那么光纤收发器输出的那根网线,究竟是直通线还是交叉线,通过长期实践发现,那就是可以把光纤收发器当成一台PC机看,PC机与交换机相连是直通线,PC机与服务器相连是交叉线,那么光纤收发器与交换机相连就是直通线,与服务器相连就是交叉线。当然啦想,现在的光纤收发器的网口更为智能,一般是自适应模式,工程使用时也会方便很多。

       另外,从上面的图我们可以看到,光纤收发器联网一般是点对点方式,还有一点就是,当时的光纤收发器厂家很多,在市场的发展过程中泯灭的品牌有很多,但是我们高耐特不仅经受了市场的考验,而且还愈发壮大,日渐成长起来。

       B. 单纤单网口

       当光纤资源紧张时,有些想要联网的单位件就会发现线路上只有一根可用的光芯了,这时候单纤收发器出现了,也就是一根线路上实现收发两路操作,这类产品采用了波分复用的技术,使用的波长多为1310nm和1550nm波长的光代表发,用1550nm的波长的光代表收,另一端使用1310nm波长的光代发收,用1550nm的波长的光代表发。

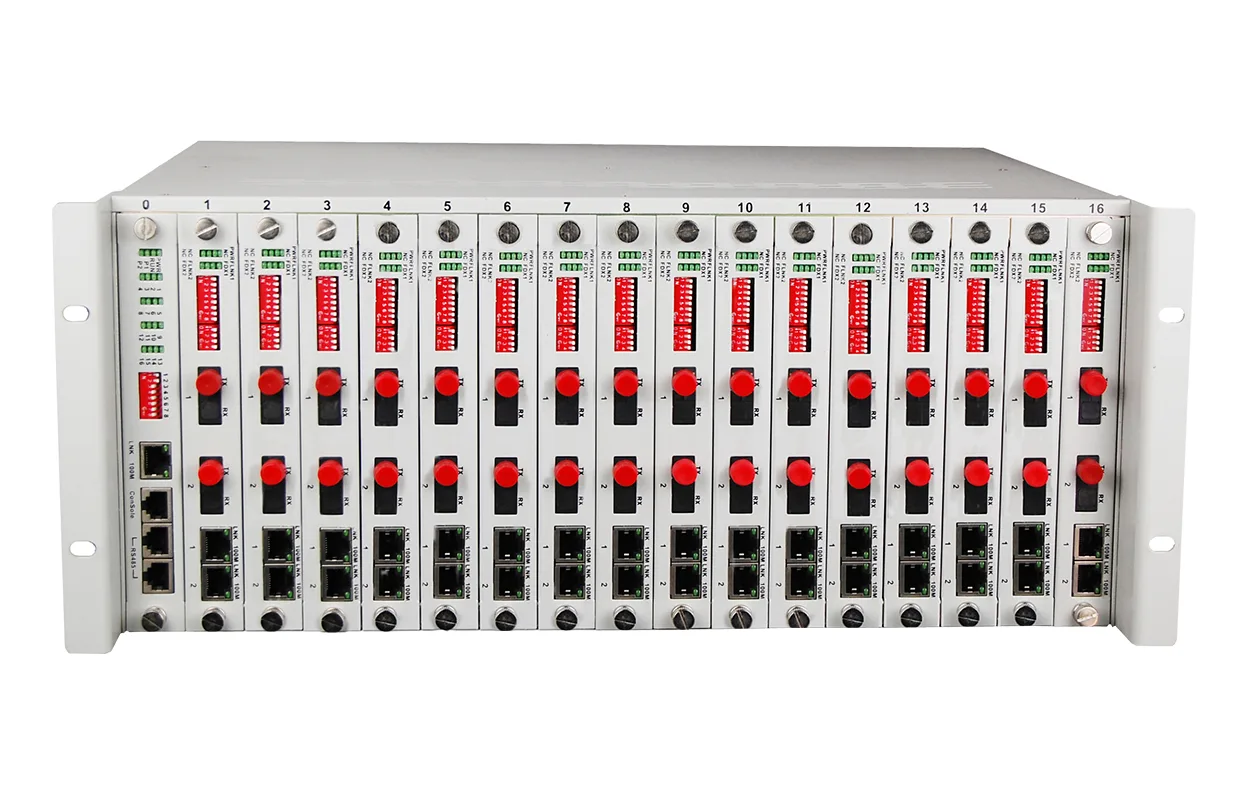

       一般来说,如果光纤收发器放置在机房的话,我们倾向于使用这种刚纤收发器,一是因为这种结构质量比较稳定,而是因为这种模块式的结构,可以通过在机房中放置机框来实现光纤收发器的集中放置。比如说这种放置16个光纤收发器的机框。
光纤收发器如何实现长距离组网?

       这种集中式的装置就为我们利用光纤收发器大规模组网提供了条件,实际上一般公安、银行等事业单位的组网,使用的比较多的就是这种机框式光纤收发器。

       C. 单纤双网口

       这种设备主要为更高要求的光纤收发器组网设计的。比如,银行要求提供两条严格隔离以太网线路。使用的光纤收发器设备技术上要成熟、安全、可以简化网络结构、节约设备投资,并且要实现通过一根光纤接入两个有严格隔离要求的业务网络,最大程度的节约光纤资源。设备以太网电口为10/100m自适应的端口,光路可以实现以太网链路最远60公里的接入能力,支持局端网管功能。在网管平台下,可实现对局端设备全面的检测与配置,及光路收、发双向中断告警等监控功能。

       拓扑图如下:

光纤收发器如何实现长距离组网?

       3. 千兆光纤收发器及集成光纤接口的交换机

       使用光纤收发器进行联网,优点除了稳定,还有就是速度。100m全双工,甚至比100全双工更高的速度:1000全双工。

       从外观上看,千兆和百兆的收发器并没有太多的区别。而且现在的千兆光纤收发器的模块式可以直接插入原有的电源机框里的,只需要更换一下光纤收发器模块,不需要改变,就可以平滑的将网络带宽从百兆升级为千兆,非常方便。

       好了,以上内容就是飞畅科技关于光纤收发器如何实现长距离组网?的相关详细介绍,希望能对大家有所帮助!飞畅科技,专业做光端机、光纤收发器、工业交换机、协议转换器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140,400-0505-571。
