光纤收发器芯片性能指标参数配置详解

浏览次数:发布时间:2020-07-31

       光纤收发器在数据传输上打破了以太网电缆的百米局限性,能大幅度提升数据传输效率,所以,光纤收发器研发制造的好坏尤为重要。那么,什么样的收发器才可以最大化的发挥它的作用呢?接下来杭州飞畅科技的小编就来给大家简单讲一下,希望可以帮到到大家!

       一、网管功能
       网络管理不但能够提高网络效益,而且还是网络可靠性的保证。但是,研发拥有网管功能的光纤收发器所需的人力、物力远远超过无网管的同类产品,主要表现在:硬件投资方面、软件投资方面、调试工作方面、人员的投入方面这四个方面。

       1、硬件投资方面
       要实现光纤收发器网管功能,就要在收发器的电路板上配置网管信息处理单元来处理网管信息,通过该单元利用介质转换芯片的管理接口获取管理信息,管理信息与网路上的普通数据共用数据通道。带网管功能的光纤收发器,元器件种类及数量多于无网管的同类产品,相应地,布线复杂,开发周期长。

       2、软件投资方面
       有网管功能以太网光纤收发器的研发工作除了硬件布线外,软件编程更为重要。网管软件的开发工作量较大,包括图形化用户接口部分、网管模块嵌入式系统部分、收发器电路板上网管信息处理单元部分。其中网管模块嵌入式系统尤为复杂,研发门槛较高,需要使用嵌入式操作系统。

       3、调试工作方面
       有网管功能以太网光纤收发器的调试工作包括两部分:软件调试和硬件调试。在调试过程中,电路板布线、元器件性能、元器件焊接、PCB板质量、环境条件以及软件编程中的任一因素都会影响以太网光纤收发器的性能。调试人员必须具备综合素质,全面考虑收发器出现故障的各种因素。

       4、人员的投入方面
       普通以太网光纤收发器的设计只需一个硬件工程师便可完成。有网管功能的以太网光纤收发器的设计工作除了需要硬件工程师完成电路板布线外,还需要众多软件工程师完成网络管理的编程,而且要求软硬件设计者密切配合。

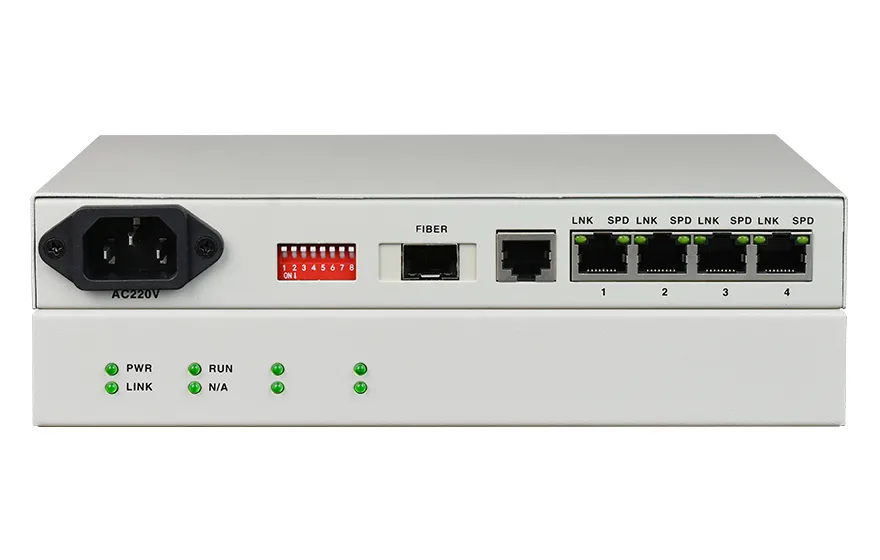

光纤收发器芯片性能指标参数配置
       二、兼容性
       OEMC应支持IEEE802、CISCO ISL等常用网络通信标准,以保证光纤收发器有良好的兼容性。

       三、环境要求
       a. 输入输出电压、OEMC的工作电压多为5伏或3.3伏,但以太网光纤收发器上另一个重要的器件—— 光收发一体模块的工作电压绝大多数为5伏。若两者工作电压不一致,则会增加PCB板布线的复杂程度。

       b.工作温度,在选择OEMC的工作温度时,开发人员需从最不利的条件出发并留有余地,比如夏天最高气温达40℃,而光纤收发器机箱内部因为各种元器件尤其是OEMC发热。因此,以太网光纤收发器工作温度的上限指标一般不应低于50℃。

       好了,以上内容就是飞畅科技关于光纤收发器芯片性能指标参数的相关详细介绍,希望能对大家有所帮助!飞畅科技,专业做光端机、光纤收发器、工业交换机协议转换器的厂家,自主研发品牌,欢迎前来了解、交流。咨询热线:0571-8700-7140,400-0505-571。
