HDMI光端机常见故障和解决方法大全

浏览次数:发布时间:2020-04-24

       HDMI光端机,HDMI光纤延长器,由发射机和接收机组成,是光纤传输HDMI高清音视频的完美解决方案,能通过单芯单模或多模光纤把HDMI高清音视频、红外遥控功能传输到远端。在广泛领域应用中,往往需要把HDMI信号源输送远处进行处理。最为突出的问题有:远处接收到的信号出现偏色、模糊,信号产生重影和拖尾及网纹干扰。(多模)/(单模)HDMI视频光端机发送器和相应的光收发系列产品就是专为解决这类工程问题而设计的。
HDMI光端机常见故障和解决方法大全

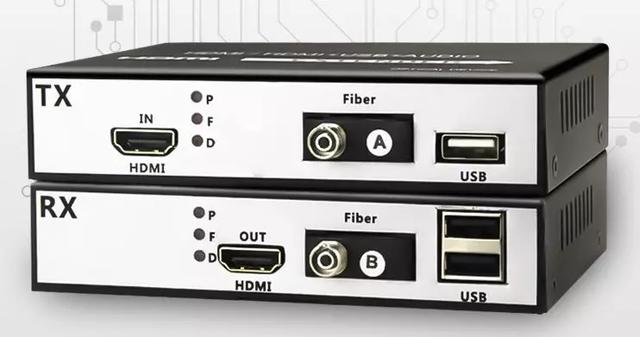

       DMI光端机支持:1920×1080@60Hz DVI/HDMI高清音视频的实时传输,最大传输距离可达2公里产品可应用在视频会议、多媒体信息发布、政府部门、医疗系统、商业展示、多媒体功能厅、公用事业等领域。
HDMI光端机常见故障和解决方法大全

       HDMI光端机特点

       1、在一芯或四芯光纤上传输1路计算机HDMI视频信号

       2、10位数字视频编码和无压缩传输技术

       3、应用于工业监控以及大型会场等计算机视频远距离传输需要

       4、严格的物料选择和质量控制确保产品高品质和高可靠

       5、可选的VGA/RGB,DVI接口,支持高保真立体声音频和RS232/485数据通道

       6、电源和其它参数指示LED可监视系统状态

       7、紧凑的尺寸

       8、优异的性价比

       9、SMT表面贴装技术

       10、同时可以支持4U机箱、1U机箱和独立式结构

       11、低功耗和即插即用的免调试安装

       12、支持高清分辨率1920×1080@60Hz。

       13、光纤传输距离最大20km

       14、单芯光纤传输,无需驱动、兼容任何系统,即插即用。

       15、设备支持HDMI接口。

       16、远程红外遥控功能。

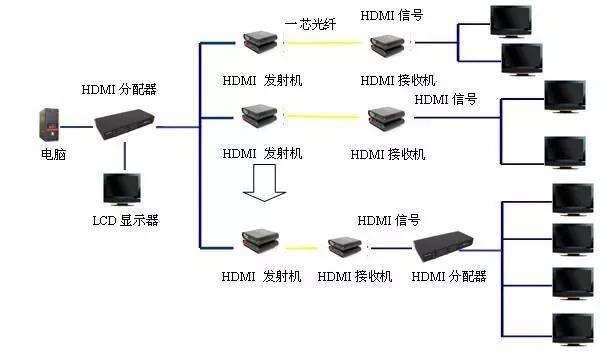

       产品使用拓扑图:
HDMI光端机常见故障和解决方法大全
     故障及解决方法
       1、没视频信号

       1检查各设备是否供电正常。

       2检查接收端对应通道视频指示灯是否点亮,

       A:若指示灯点亮(灯亮证明此时该通道已有视频信号输出)。则检查接收端到监视器或DVR等终端设备间的视频电缆是否连接好,视频接口连接是否松动或有虚焊等情况。

       B:接收端视频指示灯不亮,检查前端对应通道视频指示灯是否点亮。(建议对光接收机重新上电以保证视频信号的同步性)

       a:灯亮(灯亮表示摄像机采集的视频信号已送入光端机前端),检查光缆是否连通,光端机以及光缆终端盒的光接口是否松动。建议重新插拔一次光纤接口(如尾纤头太脏建议先用棉花酒精清洗待干后再插入)。

       b:灯不亮,检查摄像机是否工作正常,及摄像机到前端发射机的视频电缆是否连接可靠。视频接口是否松动或有虚焊等情况。

       若以上方法不能排除故障且有同型号的设备时,可以采用替换检查法(要求设备具有互换性),即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备。

       2、画面干扰

       此种情况多是由于光纤链路衰减过大或前端视频线缆过长受交流电磁干扰所致。

       1、检查尾纤是否有弯折过度的地方(特别是多模传输的时候应尽量让尾纤舒展开切勿过度弯折)。
       2、检测光口和终端盒法兰盘连接处是否连接可靠法兰磁芯是否破损等。
       3、光口和尾纤是否过脏应用酒精和棉花清洁待干后再插入。
       4、铺设线路时视频传输线缆尽量选用屏蔽性好传输质量较好的75-5电缆且应尽量避开交流线路以及其他容易引起电磁干扰的物体。

       没有控制信号或者控制信号不正常

       检查光端机数据信号指示灯是否正确。

       a:对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠。特别是控制线的正负极有没有接反。

       b:检查控制设备(计算机,键盘或DVR等)所发出的控制数据信号格式是否和光端机所支持的数据格式一致,波特率是否超过光端机所支持的范围(0-100Kbps)。

       c:对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠。特别是控制线的正负极是否接反。

       好了,以上内容就是飞畅科技关于HDMI光端机常见故障和解决这个问题的相关详细介绍,希望能对大家有所帮助!杭州飞畅,20年专注光纤通信研发、生产和销售,主营光端机、光纤收发器、工业交换机、协议转换器等,我们为客户提供定制化的产品服务。欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
