双绞线传输常见问题解答

浏览次数:发布时间:2020-01-19

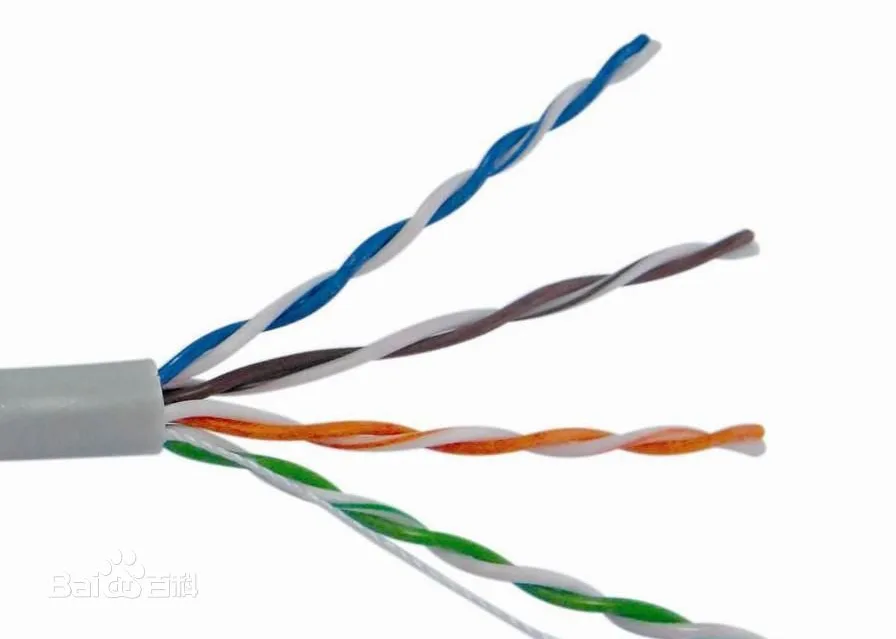

        双绞线(twisted pair,TP)是一种综合布线工程中最常用的传输介质,是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消,有效降低信号干扰的程度。那么,双绞线在传输过程中会有哪些问题呢?接下来我们就跟随飞畅科技的小编一起来看看吧!

        问题一:双绞线传输器使用何种线缆?
        答:请选用五类或五类以上的非屏蔽双绞线(UTP CAT5 24AWG 常规铜线线径为0.5mm) ,线缆类别越高,传输效果越好。五类屏蔽双绞线(STP CAT5 24AWG)可以在一些强电磁干扰等特殊的情况下使用,但会缩短传输距离。三、四类非屏蔽双绞线也可以使用,但图象效果、传输距离和抗干扰性能下降很多。平行不绞合在一起(例如平行电话线)的线缆及两根各自屏蔽的线缆,不建议使用。要根据不同的使用环境,选用不同的线缆,如室内线缆、室外线缆、阻水线缆等。

        问题二:在综合布线时可否把双绞线和其它线缆放在一起(例如捆在一起)?
        答:在施工布线时,可与一般电话线、计算机网络线、同轴电缆线、光纤一起传输;但尽量避免与电源线一起传输,如在一管道内传输,尽量保持相互间距离在50cm以上,特别是高压大功率电源线。
双绞线传输常见问题解答
        问题三:可否利用现有计算机网络线来传送视频、音频、数据信号?
        答:只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据;一般计算机都利用网络线中的两对绞线来传输以太网等信号,另外两对线就可以传送视频、音频、数据。但传送的信号不可以经过HUB、交换机等其它设备。

        问题四:双绞线接头处如何连接?
        答:一箱网线正常为305米(1000ft),每箱网线间相互连接时,不要直接拧在一起,如果连接不好,接触电阻过大,影响传输效果,甚至无法传输。连结时,按照颜色一一对应,用烙铁焊在一起,外面用绝缘胶带包好,防止短路;如室外连接,要做好防水处理。我们建议用户定制线缆,可以根据不同长度做不同选择。

        问题五:如何模拟真实使用环境来试验双绞线传输设备?
        答:可以使用一箱线来模拟真实环境。一箱线一般为300米左右,可以分别连成300米、600米、900米、1200米(一根共有4对线,最长1200米,若再长需两箱线)。应使信号在一根线里传输时处于同一个方向。

        问题六:一根双绞线可以传哪种组合的信号?
        答:一根非屏蔽五类或五类以上双绞线一般有四对双绞线,可以传输4路视频;总之1对线可以传输一路信号,4对线可以传输4路信号(例如可以传输4路视频或4路音频或4路数据或这三个信号的任意组合),另外大对数双绞线还可以传输更多的信号。

        问题七:双绞线可以传电源吗?
        答:可以传输低压供电电源,如12VDC、24VAC等。但是你要保证传过来的电源符合设备的要求。如设备工作电源是10-12VDC,电流是50MA,双绞线内阻为10Ω/100米(实际使用要测量),若传送的电源是12VDC,要保证设备的使用正常,你只好传送电源在200米以内。但我们不建议用户使用双绞线传输电源。

        问题八:6类非屏蔽双绞线可以使用吗?
        答:可以。只要是5类或5类以上的UTP,均可使用。

        问题九:是否可以使用非双绞线(比如平行线)?
        答:我们有一些用户使用非双绞线,但是传输的距离很短。所以,我们建议用户不要使用非双绞线,以免影响传输距离和图象效果。

        问题十:双绞线视频传输设备支持中间抽头的桥接连接方式吗?
        答:双绞线视频传输设备适合于点到点直接连接,不要使用从双绞线中间抽头的桥接连接方式。如果用户从双绞线中间取出一对线缆时,必须将该对线后面多余的线缆断开。

        好了,以上内容就是飞畅科技关于双绞线传输常见问题的相关详细介绍,希望能对大家有所帮助!飞畅科技长期致力于为客户提供光端机、工业级光纤收发器、工业以太网交换机协议转换器串口服务器等工业网络通信产品,已成为国内工业通信领域的领导品牌。欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
