E1立体声卡侬头(XLR) 音频编解码器产品介绍

浏览次数：发布时间：2019-12-25

FCA系列音频编解码器是一种采用数字处理芯片及大规模FPGA、数字编解码转换和时钟恢复技术方法设计的基于E1(2M)通道传输立体声广播信号的广播传送设备系统，它可以借助目前成熟可靠的E1传输系统网，建立起数字立体声广播传送系统网络，实现广播传送的大容量、高可靠、高保密和超强管理的能力，可以极强地排除非友好的干扰，确保国家广播的安全性、正确性。接下来我们就跟随飞畅科技的小编一起来详细了解下E1立体声卡侬头(XLR)音频编解码器吧！

E1音频编解码器产品特点

◆ 采用大规模芯片，电路简单，功耗低，可靠性高；

◆ 1路双向/2路双向立体声音频通过E1传输，19英寸机架式；

◆ 1个E1口(阻抗75Ω/120Ω),1路音频接口(卡侬头XLR；)；

◆ 使用FPGA、数字编解码和时钟恢复技术，集成度高、稳定性性高；

◆ 使用先进的数字处理、时钟恢复、数字编解码芯片，其性能指标更好；

◆ 面板有LED灯实时指示E1、数字音频和立体声信号的工作状态；

◆ 通过E1(2M)传输通道，实现点对点地传输音频信号源；

◆ 配合E1接口分配器，可以实现一发多收的广播式传输音频信号源；

◆ 支持AES/EBU数字音频输入（定制项）；

◆ 音频接口三级防雷，达到IEC61000-4-5 (8/20μs)差模:6KV,

◆ 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

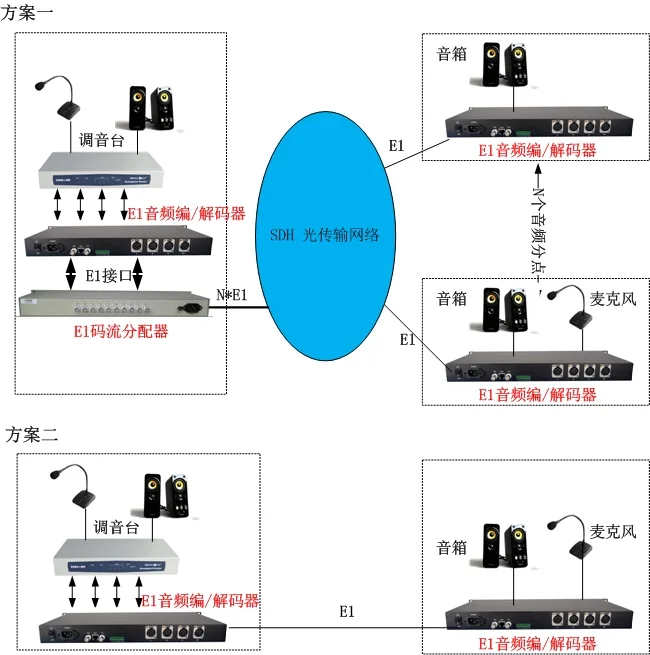

E1音频编解码器产品应用图

E1音频编解码器技术参数

E1接口

设备16路E1接口均符合G.703建议

速率：2048Kb/s±50ppm

码型：HDB3

阻抗：非平衡式 75W/平衡式 120W

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0~6dBm

音频接口

输入输出接口：卡侬头(XLR),平衡0dBm/600Ω

最大输入电平：≥9.5 dBm

音频增益： ±0.1 dB

音频A/D采样： 24bit

加权信噪比： ≥85dB

采样频率 128K

总谐波失真：＜0.03%

标称带宽： 20Hz～20kHz

非线性失真： ≤0.2%

幅频特性： ≤±0.5 dB

电源需求

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗: ≤7W

工作环境

工作温度: -10℃ ~50℃

工作湿度: 5% ~ 95% (无凝露)

存储温度: -40 ℃~ 80℃

存储湿度: 5%~ 95% (无凝露)

好了，以上内容就是飞畅科技关于E1立体声卡侬头(XLR) 音频编解码器产品的相关详细介绍，希望能对你有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140，400-0505-571。
