什么是武警多业务光端机?武警光端机产品功能特性及技术参数详解!

浏览次数:发布时间:2019-12-20

       武警多业务光端机是专门为武警队伍、监狱、哨所等安全重点单位研制开发的智能化哨位执勤系统的光通信传输设备。光纤业务提供高达3.125G速率,通过时分复分接技术传输多路千兆以太网数据,高清视频,立体声音频,电话等复合业务,解决了光纤一体化传输通道,方便维护和高可靠性的通信保障,为武警执勤检查与网络监控的现代化系统提供了信息化,智能化。接下来就由飞畅科技小编来为大家详细介绍下武警多业务光端机产品,感兴趣的朋友就一起来详细了解下吧!

       武警多业务光端机产品描述
       本系列产品,是在该公司研制的专用超大规模集成电路的基础上,研发的点对点多业务光传输设备。此款产品提供4路视频,1-8路电话接口;1-16路开关量接口/1-8路RS232-422-485接口;4路百兆以太网接口,4路百兆以太网每个以太网电口都有自己独立的百兆带宽,所有4路以太网总带宽为400M,通过一根光纤传输完全独立,物理隔离,通过一根光纤传输;2个光接口(可以1+1光备份)等;设备内部电路部分采用全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。

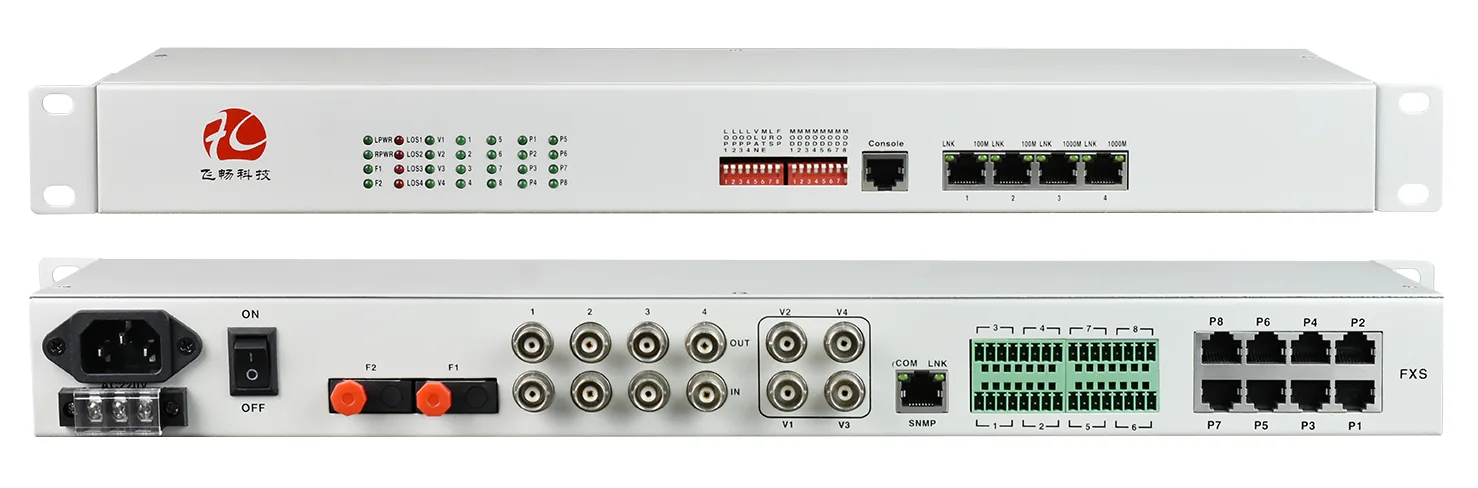

什么是武警多业务光端机?
       武警多业务光端机功能特点
       ◆ 基于自主知识产权的集成电路,光纤线路总带宽为3.125G;
       ◆ 光口无中继传输距离可达2~80公里;提供1+1光口备份功能,双光口备份功能确保业务永不间断;
       ◆ 视频接口支持PAL/NTSC/SECAM全制式兼容,演播级传输质量;
       ◆ 2路百兆以太网接口工作在100M全双工模式每个以太网电口都有自己独立的百兆带宽物理隔离;
       ◆ 2路千兆以太网10/100/1000M全/半双工完全自适应每一组有独立的1000M带宽物理隔离;
       ◆ 百兆以太网支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,可以支持最大包长10240的巨帧以太包;
       ◆1-8路语音接入,支持支持来电显示功能/反极性计费/传真功能;语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
       ◆ 可以接入1-16路开关量或1-8路RS232/422/485串行接口;
       ◆ 可选1个Console管理接口;1个SNMP管理接口;
       ◆ 各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω);共模:6KV,阻抗(40Ω) 标准;
       ◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源模式。

       武警多业务光端机技术参数
       ◆ 光纤部份
       光口:1,2(1+1 光备份)
       光口速率:1.5G
       光纤:单纤双纤
       光纤接口:FC/SC/ST/LC(SFP)
       波长:850nm/1310nm多模;1310nm/1550nm单模
       无中继传输距离:20~120Km
       典型发射功率:
       单模1310/1550nm:≥-9dBm
       多模850nm:-18dBm
       多模1310nm: -25dBm
       接受灵敏度范围:-28dBm~- 40dBm
       ◆ 视频接口
       视频带宽:     5Hz ~10MHz
       信号电平:     1Vp-p(典型值)
       采样频率: 16.4M
       信号阻抗: 75Ω
       物理接口:     BNC(PAL、NTSC、SECAM制式兼容)
       微分增益(DG): <1.3% (典型值)
       微分相位(DP): <1.3% (典型值)
       信噪比(SNR):   >63dB(加权)
       ◆ 10/100M以太网接口
       协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
       速    率:10/100M自适应,全/半双工完全自适应
       MAC地址表:可以学习4096个MAC地址
       物理接口:RJ45座 支持Auto-MDIX
       ◆ FXS 用户电话接口
       振铃电压:       75V
       振铃频率:    25Hz
       二线输入阻抗:600Ω(摘机)
       回损:        20dB
       ◆ FXO 中继接口
       振铃检测电压:35V
       振铃检测频率:17Hz-60Hz
       二线输入阻抗:600Ω(摘机)
       回损:        20 dB
       ◆ 串行接口
       标准
       EIA/TIA-232 RS-232 (ITU-T V.28)
       EIA/TIA-422 RS-422 (ITU-T V.11)
       EIA/TIA-485 RS-485 (ISO/IEC8284)
       串口界面
       RS-422: TxD+ TxD- RxD+ RxD-
       RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
       RS-232: RXD TXD Signal Ground
       ◆ 开关量接口
       输出接口类型:   信号继电器干接点输出
       响应时间:       信号继电器干接点输出:<1.2ms
       开关信号:       信号继电器干接点输出36VDC/0.5A
       最大开关频率:   50HZ
       ◆ 电气和机械特征
       系统电源: AC180V~260V;DC–48V;DC+24V
       (支持双电源冗余备份)
       功耗:  ≤10W
       外观结构:485(长)X200(宽)X45(高)mm 19英寸 1U机架式
       重量:  3.8Kg/台
       ◆ 环境指标
       工作温度:-10℃—+60℃
       储存温度:-40℃—+85℃
       工作湿度:0%—95%(无凝结)
       MTBF:   >100000小时

       好了,以上内容就是飞畅科技关于武警多业务光端机产品功能特性及技术参数的相关详细介绍,希望能对大家有所帮助!飞畅科技,专业做光端机、光纤收发器、工业交换机、协议转换器的厂家,自主研发品牌,欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
