一文让你了解光端机常见五大故障问题及解决方法!

浏览次数:发布时间:2019-12-11

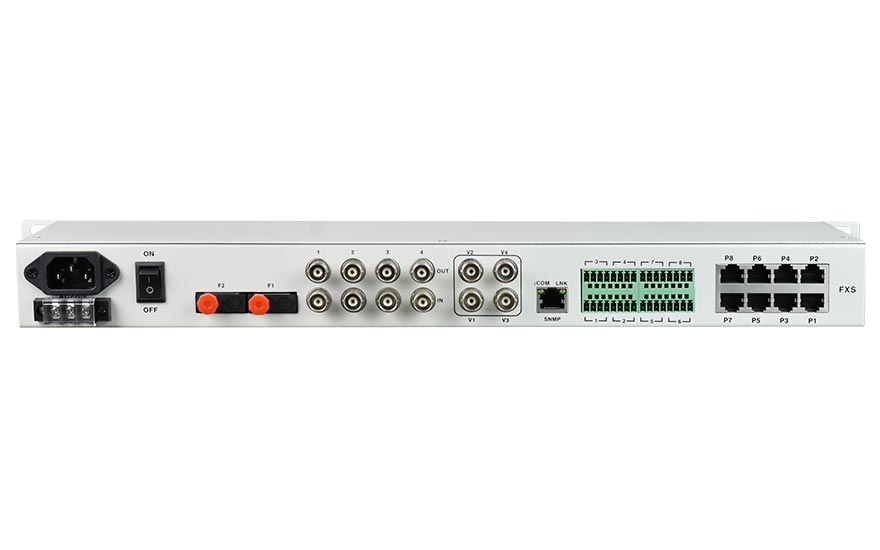

       光端机,就是光信号传输的终端设备。光端机在安防中的作用,主要还是起到光端机本身的传输作用。光端机的作用是把一些传输距离比较近的信号转换为传输距离相对较远的信号进行传输,主要的作用是增加传输距离和在监控中起到节约成本的作用。光端机在使用过程中也会出现一些故障问题,以下是光端机常见的故障和解决方法,接下来就由飞畅科技来为大家详细解答下光端机常见五大故障及解决方案,一起来看看吧!
光端机常见五大故障问题
       一、没有视频信号
       1、检查各设备是否供电正常。

       2、检查接收端对应通道视频指示灯是否点亮,若指示灯点亮(灯亮证明此时该通道已有视频信号输出)。则检查接收端到监视器或DVR等终端设备间的视频电缆是否连接好,视频接口连接是否松动或有虚焊等情况。接收端视频指示灯不亮,检查前端对应通道视频指示灯是否点亮。(建议对光接收机重新上电以保证视频信号的同步性)若以上方法不能排除故障且有同型号的设备时,可以采用替换检查法(要求设备具有互换性),即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备。

       二、画面出现干扰雪花
       1、检查尾纤是否有弯折过度的地方(特别是多模传输的时候应尽量让尾纤舒展开切勿过度弯折)。2、检测光口和终端盒法兰盘连接处是否连接可靠法兰磁芯是否破损等。

       3、光口和尾纤是否过脏应用酒精和棉花清洁待干后再插入。

       4、铺设线路时视频传输线缆尽量选用屏蔽性好传输质量较好的75-5电缆且应尽量避开交流线路以及其他容易引起电磁干扰的物体。

       三、没有控制信号或者信号不正常
       1、对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠。特别是控制线的正负极有没有接反。

       2、检查控制设备(计算机,键盘或DVR等)所发出的控制数据信号格式是否和光端机所支持的数据格式一致,波特率是否超过光端机所支持的范围(0-100Kbps)。

       3、对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠。特别是控制线的正负极是否接反。

       四、某支路输入信号消失
       1、观察光端机告警信息,发现方向的2/8复用板有红灯亮,同时,监测告警板I1灯亮,说明该板2M1支路故障。

       2、判断是光端机支路单元故障,还是程控机房到光端机输入接口故障,有两种方法可判定:第一种,将该支路输入端口自环,若故障未消失,为该支路单元故障;若故障消失则为程控机房侧故障。第二种,在该支路输入端口用传输性能分析仪在线监测,若“码入正常”,则为光端机支路单元故障;若“码入中断”则为程控机房侧。例如用第一种方法判断出为程控机房侧故障。

       3、进一步在数字分配架B点用传输分析仪在线测试为“码入中断”,说明故障在交换机单元——数字分配架输入端口之间。

       4、立即通知程控机房人员观察交换机状态。发现至羌白电路的中继板有告警灯亮,立即换板,告警消失,电路畅通。这个故障属于交换机相关数字中继单元发信无输出导致。这种故障还时常发生在交换机与光端机之间缆线的接头上。需立即用备用线抢通电路。

       五、光接收故障
       1、观察双方光端机告警信息观察光端机,发现光板告警灯红、黄灯交替闪亮,时亮时灭;监测告警盘I7、I8灯亮。这些信息表明大荔收到10—3和10—6码信息;观察羌白光中继机,无任何告警信息。这些表明这是单方向光路故障。

       2、判断是光板故障还是光缆故障,有3种方法:
       a.分别用备板将双方光板换之故障未消失,说明故障为光缆故障,否则,为设备故障。
       b.用光功率计分别测光发、光收功率,也可判断出是光板还是光缆故障。
       c.用尾纤+光衰耗器在光板收发自环也可判断出是光板还是光缆故障。本人用第一种方法判断出为光缆故障。

       3、若光缆有备用纤芯,可换之试;若无备用纤芯,需再仔细判断是尾纤,还是户外光缆?因为是单芯光缆不好,且未根本断,户外缆断的可能性较小,先查尾纤较妥。

       好了,以上内容就是飞畅科技关于光端机常见五大故障问题及解决方法的相关详细介绍,希望能对你有所帮助!飞畅科技长期致力于为客户提供光端机、工业级光纤收发器、工业以太网交换机、协议转换器、串口服务器等工业网络通信产品,已成为国内工业通信领域的领导品牌。欢迎前来了解、交流,咨询热线:0571-8700-7140,400-0505-571。
