hd-sdi转hdmi转换器产品规格参数及接口定义详解

浏览次数：发布时间：2019-11-18

hd-sdi转hdmi转换器可方便的将HD-SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。专为电视台、平安城市、公安交警、高速公路、应急指挥中心的高清视频显示等环境提供项目解决方案。接下来就由飞畅科技来为大家详细介绍下hd-sdi转hdmi转换器产品规格参数及接口定义，感兴趣的朋友就一起来看看吧！

一、hd-sdi转hdmi转换器产品规格参数

视频输入信号…………………………………高清数字分量串行接口(HD-SDI)信号

音频输入信号………………………………………………………AES/EBU音频信号

视频输出信号………………………………一路HD-SDI输出，一路HDMI信号输出

音频输出信号……………………………………………………………左右声道输出

支持视频格式………………………………………………………480I,720P,1080I

输入音频信号……………………………………………………0.5~1.5Volts p-p

输出音频信号……………………………………………………… 5Volts p-p (TTL)

最大工作电流………………………………………………………………800mA

电源适配器规格………交流输入(50HZ, 60HZ) 100V-240V;输出:直流5V/2A

工作温度…………………………………………………………… (-15 to +55℃)

工作湿度………………………………………………………5 to 90%RH (无冷凝)

尺寸 (长*宽*高)……………………………………………………132X86X27 (mm)

重量……………………………………………………………………………265g

输入模式列表(Input Mode List)

二、hd-sdi转hdmi转换器接口定义

a、SDI

是数字串行接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

b、HDMI

即高清晰度多媒体接口(英文：High Definition Multimedia Interface)是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI接口可以用于机顶盒、DVD播放机、个人电脑、数位音响与电视机。HDMI可以同时传送音频和影像信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

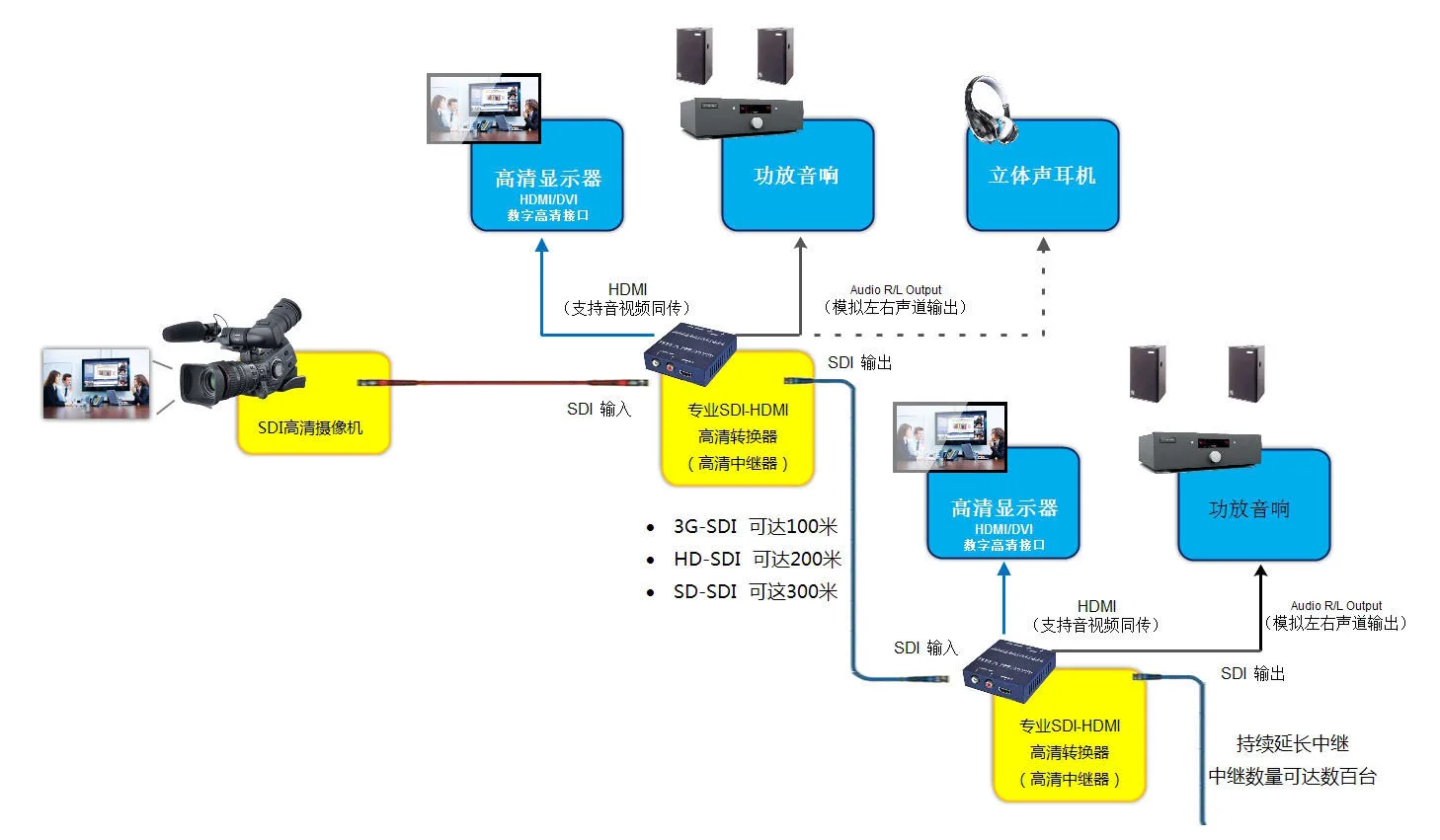

三、hd-sdi转hdmi转换器应用领域

广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输高清SDI转HDMI领域。如电视台、对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

好了，以上内容就是关于hd-sdi转hdmi转换器产品规格参数及接口定义，应用领域的相关详细介绍，希望能对你有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140，400-0505-571。
