sdi转hdmi转换器应用领域及规格参数详解

浏览次数：发布时间：2019-11-15

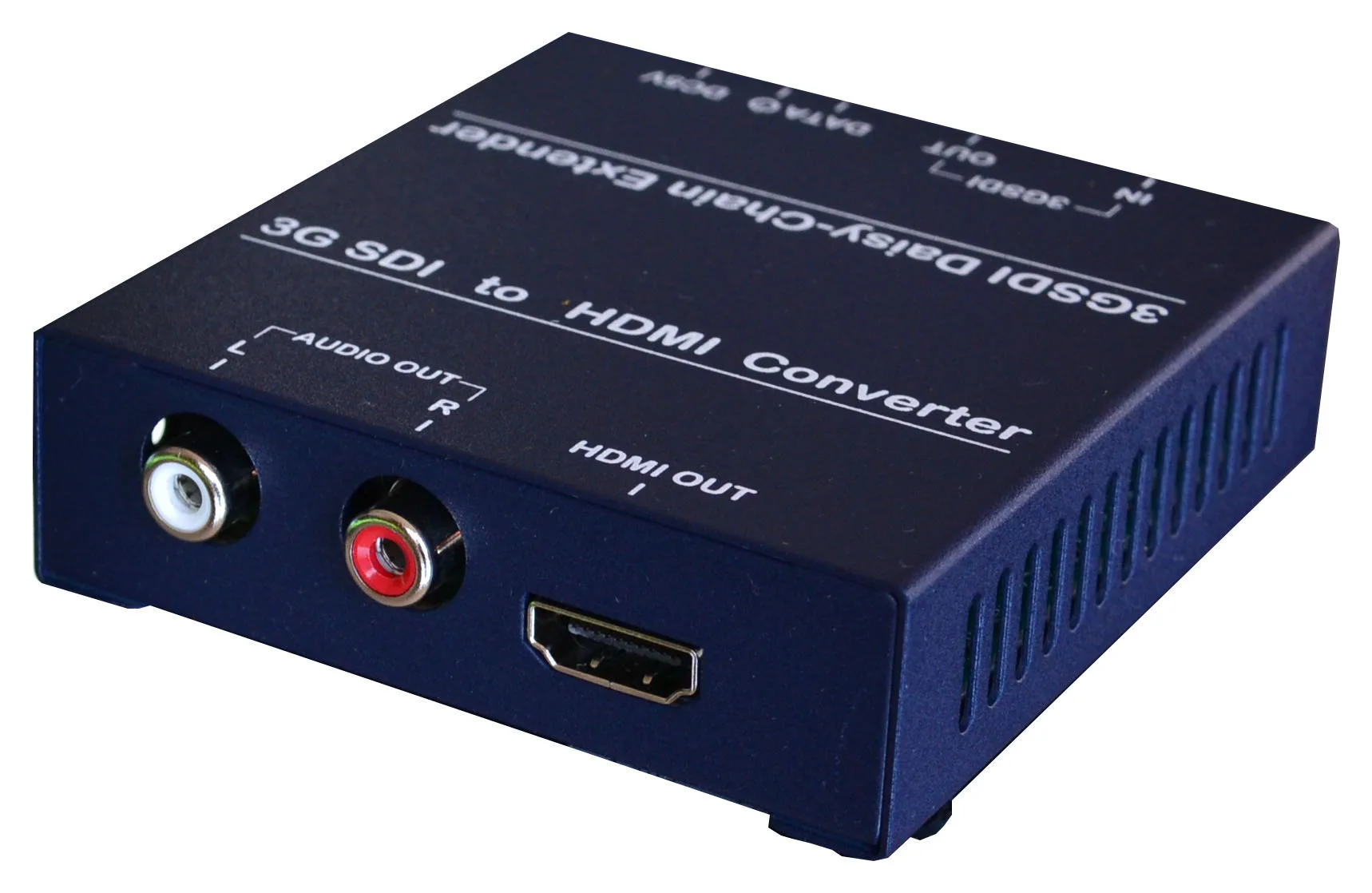

SDI转HDMI转换器是一款专用于单路高清数字分量串行接口(HD-SDI，3G-SDI和SD-SDI)信号转换为HDMI 信号的设备。该设备集成SDI 接收器及HDMI 调制器，可方便的将SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。那么，sdi转hdmi转换器的应用领域有哪些呢？具体有哪些技术参数呢？接下来我们就一起来详细了解下吧！

sdi转hdmi转换器应用领域

广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。如电视台、对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

sdi转hdmi转换器规格参数

1. 视频输入信号：高清数字分量串行接口(HD-SDI，3G-SDI和SD-SDI)信号

2. 视频输出信号：一路HD-SDI输出(环回输出)，一路HDMI信号输出(1080P@60Hz)

3. 输入音频信号：SDI内嵌

4. 最大工作电流：500mA

5. 电源适配器规格：交流输入(50HZ, 60HZ) 100V-240V;输出: DC 12V/1A

6. 工作温度：(-15 to +55℃)

7. 工作湿度：5 to 90%RH (无冷凝)

8. 尺寸(长*宽*高) ：133×97×33 (mm)

9. 重量：265g

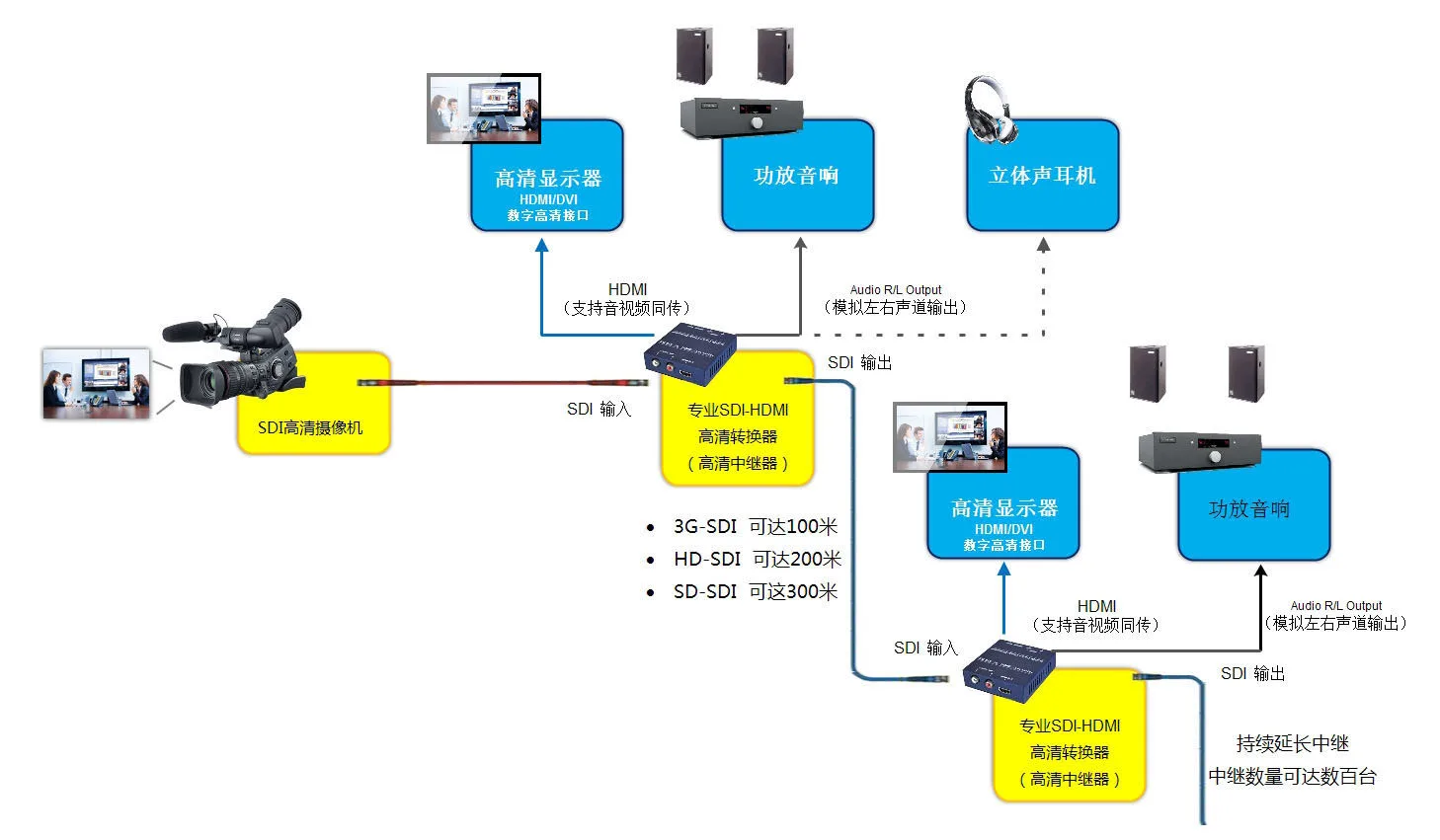

连接与操作：　

1. 将带SDI接口输出的信号源连接到此设备的SDI接口输入端。

2. 通过一根HDMI线，把转换器输出口与终端显示设备连接。

3. 把DC 12V/1A的电源与转换器连接起来。

特点：

1. 支持HD-SDI ，3G-SDI和SD-SDI

2. 支持全高清1080P@60Hz

3. 分辨率自动识别

4. 一路SDI环回输出

5. 音频和图像同步输出

6. 安装简单方便

7.使用1694A 同轴电缆支持传输距离:

3G-SDI 可达100米

HD-SDI 可达200米

SD-SDI 可这300米

产品规格：

视频输入信号…………………………………高清数字分量串行接口(HD-SDI)信号

音频输入信号………………………………………………………AES/EBU音频信号

视频输出信号………………………………一路HD-SDI输出，一路HDMI信号输出

音频输出信号……………………………………………………………左右声道输出

支持视频格式………………………………………………………480I,720P,1080I

输入音频信号……………………………………………………0.5~1.5Volts p-p

输出音频信号……………………………………………………… 5Volts p-p (TTL)

最大工作电流………………………………………………………………800mA

电源适配器规格………交流输入(50HZ, 60HZ) 100V-240V;输出:直流5V/2A

工作温度…………………………………………………………… (-15 to +55℃)

工作湿度………………………………………………………5 to 90%RH (无冷凝)

尺寸 (长*宽*高)……………………………………………………132X86X27 (mm)

重量……………………………………………………………………………265g

好了，以上内容就是飞畅科技关于sdi转hdmi转换器应用领域及规格参数的相关详细介绍，希望能对你有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140，400-0505-571。
