光模块简介、结构介绍及分类详解

浏览次数:发布时间:2019-10-29

       光模块(optical module)由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。简单的说,光模块的作用就是光电转换,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。接下来我们就来为大家详细介绍下光模块的结构及分类,感兴趣的朋友就一起来看看吧!

       光模块简介:
       光模块是进行光电和电光转换的光电子器件。光模块的发送端把电信号转换为光信号,接收端把光信号转换为电信号。光模块按照封装形式分类,常见的有SFP,SFP+,SFF,千兆以太网路界面转换器(GBIC)等。
光模块简介、结构介绍及分类详解
       光模块结构:
       发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号,其内部带有光功率自动控制电路,使输出的光信号功率保持稳定。
       接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号,经前置放大器后输出相应码率的电信号。

       光模块分类:

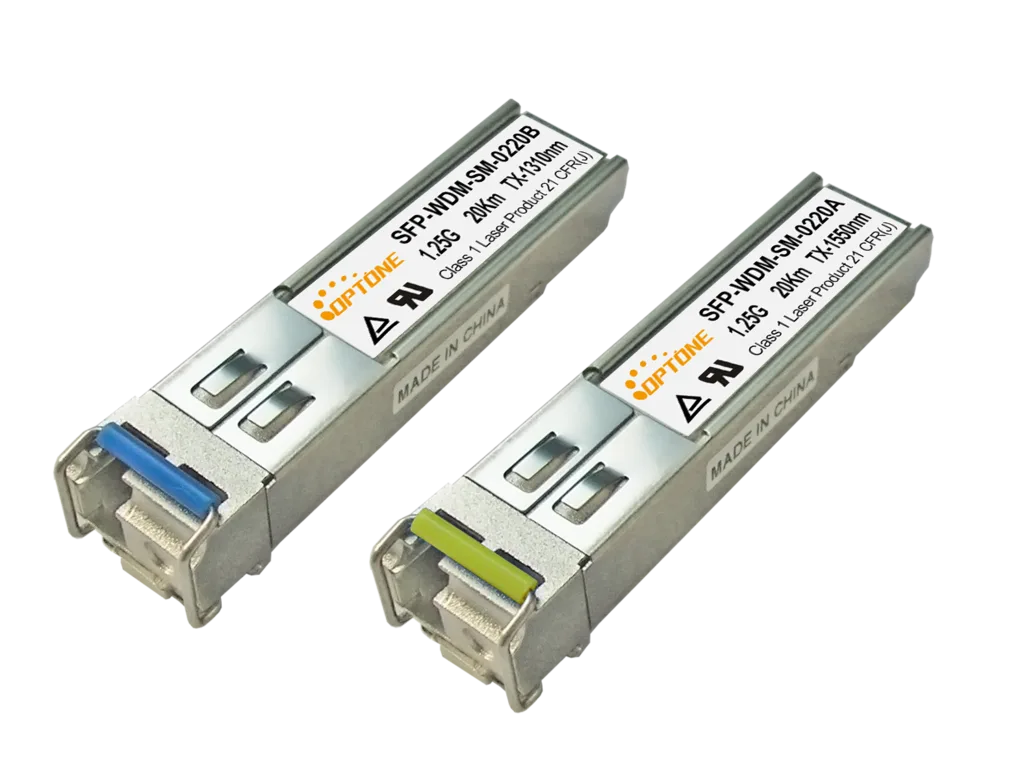

       1、SFP 光模块
       可选波长:850nm,1310nm,1490nm,1550nm,CWDM,DWDM
       速率:0-10Gbit/s
       DDM:可选
       2、SFP RJ45电口模块
       接口:RJ45,COPPER
       速率:10/100/1000M自适应,强制1000M
       DDM:可选
       3、XFP 光模块
       可选波长:850nm,1310nm,1270nm,1330nm,CWDM,DWDM
       速率:10Gbit/s
       4、GBIC 光模块
       可选波长:850nm,1310nm,1490nm,1550nm,CWDM,DWDM
       速率:1.25Gbit/s
       5、GBIC RJ45电口模块
       接口:RJ45,COPPER
       速率:10/100/1000M自适应,强制1000M
       6、SFP+ 光模块
       可选波长:850nm,1310nm,1270nm,1330nm,CWDM,DWDM
       速率:10Gbit/s
       7、X2 光模块
       可选波长:850nm,1310nm,1270nm,1330nm,CWDM,DWDM
       速率:10Gbit/s
       8、XENPAK 光模块
       可选波长:850nm,1310nm,1270nm,1330nm,CWDM,DWDM
       速率:10G

       好了,以上内容就是飞畅科技关于光模块简介、结构介绍及分类的相关详细介绍,希望能对你有所帮助!飞畅科技20年专业从事光端机工业交换机光纤收发器协议转换器等工业通信设备的研发、生产和销售。欢迎前来了解、交流,咨询热线:0571-87007140,400-0505-571。
